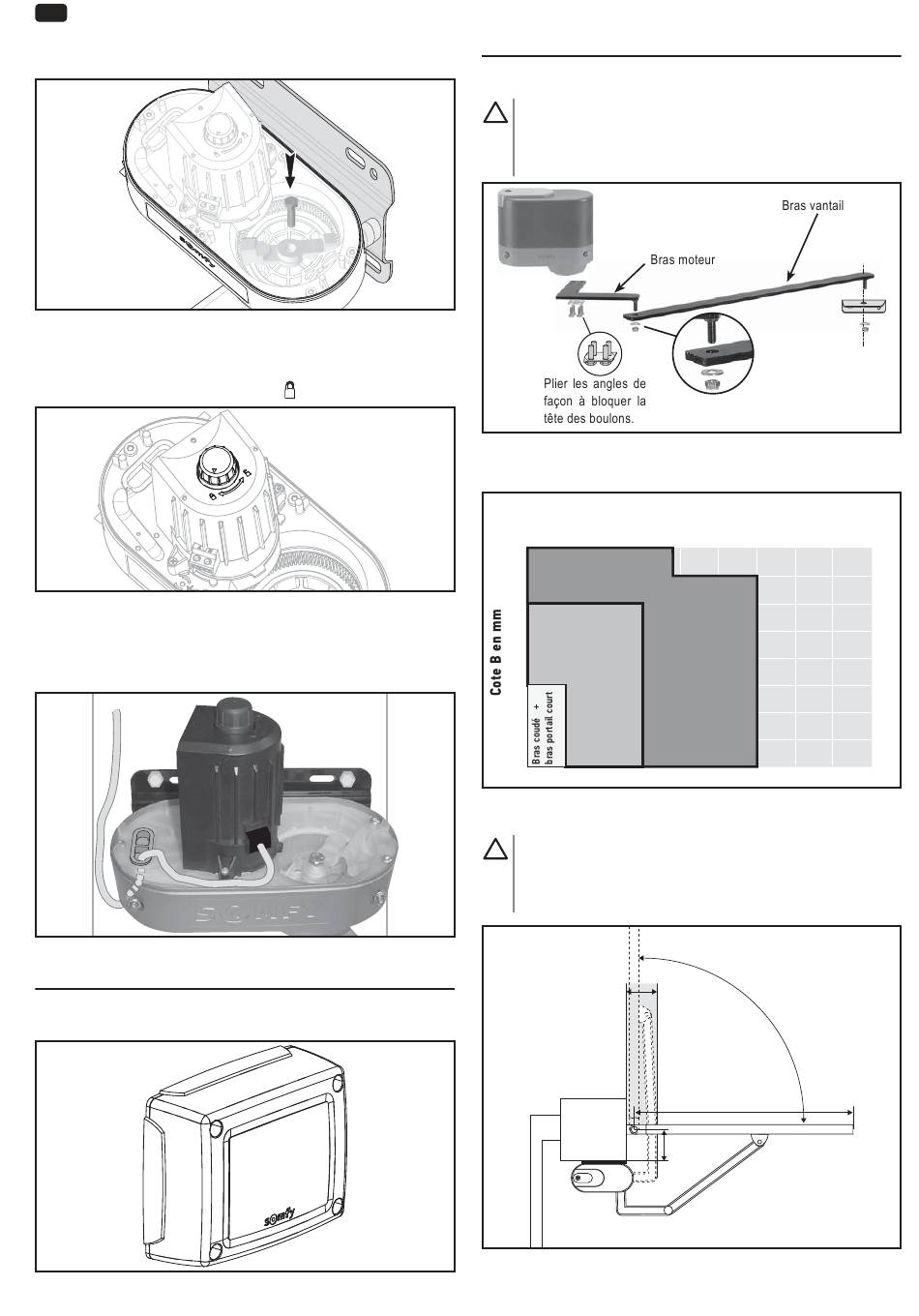

4.5.6. Bloquer les butées
12) Bloquer les butées avec la vis fournie.

4.5.7. Verrouiller le moteur

13) Mettre les vantaux en position intermédiaire.
14) Verrouiller les moteurs (cadenas fermé ).
4.6. Câblage des moteurs
1) Passer le câble du moteur dans le passe-câble.
2) Se reporter à la notice de la Control Box 3S Axovia pour le câblage des
moteurs sur l'armoire de commande.

5. MISE EN SERVICE

Se reporter au manuel d'installation de la Control Box 3S Axovia pour la
mise en service de l'installation.
9
6. INSTALLATION DES BRAS SPÉCIAUX
6.1. Bras coudé pour ouverture vers l'extérieur
Attention
Le portail ne doit pas s'ouvrir sur la voie publique.
L'installation d'un jeu de cellules photoélectriques est vivement
recommandée.

6.1.1. Domaine d'application

Poids par vantail = 100 kg maximum
Longueur L en mm
800 1000 1200 1400
400
350
Bras coudé + bras portail long
300
Bras coudé +
250
bras portail moyen
200
150
100
50
0

6.1.2. Recommandations de montage

Attention
La position du bras doit être identique au dessin.
Le raccordement des moteurs doit être inversé par rapport aux kits
bras standard.
1600 1800 2000 2200 2400
100 mm
90°
Cote B
