Ouverture du boîtier en aluminium

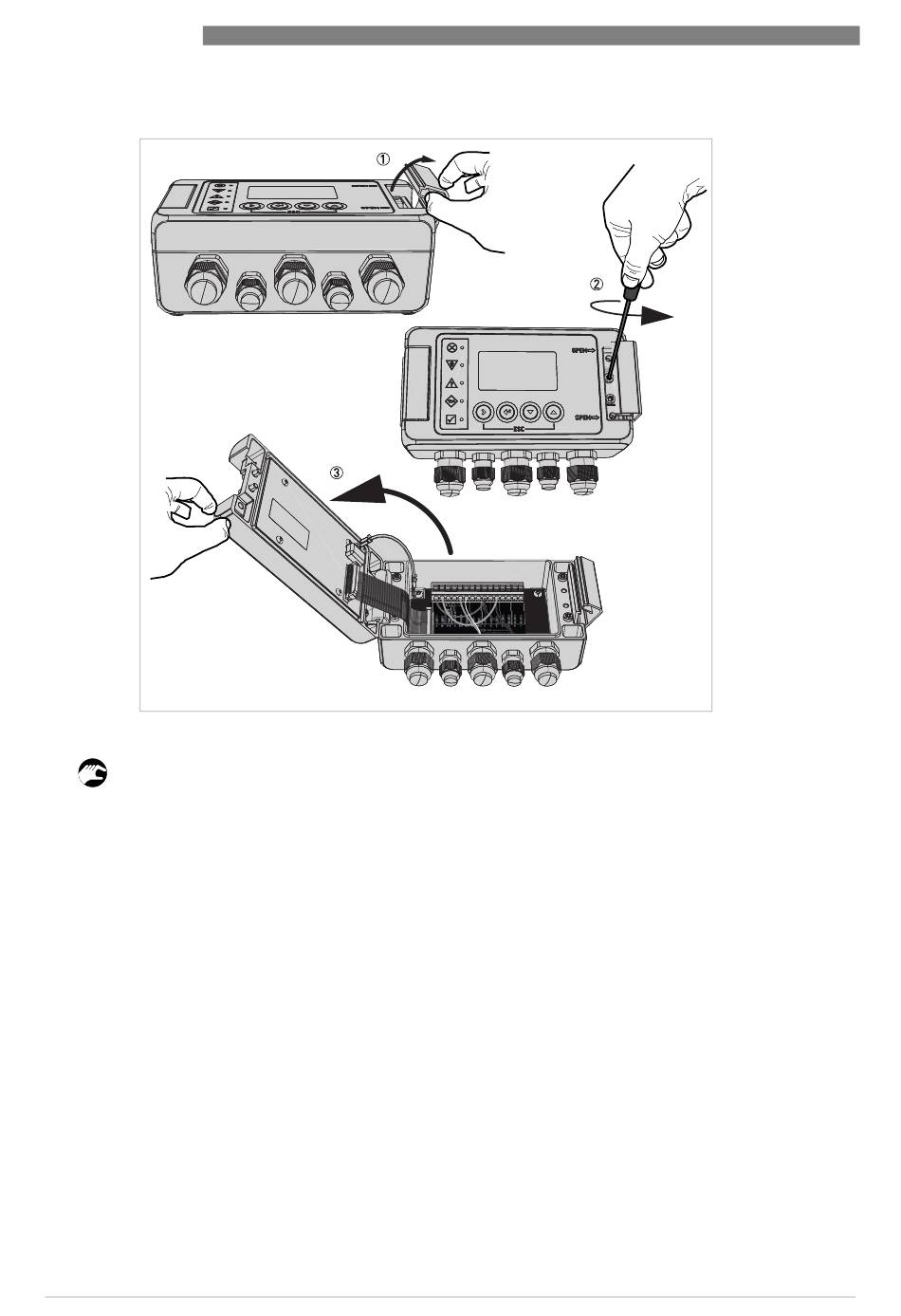

Figure 3-3: Ouverture du boîtier en aluminium
• Tirer uniquement sur le verrou droit du boîtier ① .
• Desserrer les 2 vis Torx (TX20) avec un tournevis Torx ② .
• Soulever le boîtier ③ .
Il est maintenant possible d'accéder au compartiment électronique et de monter l'appareil
i
sur un mur.
• Pour refermer le boîtier, utilisez les 2 vis torx avec un couple de 1,5 Nm.
