De installatie en het onderhoud moeten volgens
de instructies van de constructeur uitgevoerd
worden in naleving van de geldende normen door
vakkundig en gekwalificeerd personeel, waarmee
personeel bedoeld wordt met specifieke technische
vakbekwaamheid in de sector van installaties, zoals
voorzien door de wet.
Beschrijving Kit.
Met deze kit kan men een ketel van Immergas in
configuratie "C93" installeren, waardoor de lucht
voor de verbranding rechtstreeks uit de binnenplaats
wordt aangezogen waar de afvoer van rookgassen
zich bevindt via een buisvoorzieningsysteem.
De kit is aangepast aan de installatie van enkel
condensatieketels, die gehomologeerd zijn voor
deze toepassing.
Opgepast: de ketel mag enkel worden geïnstal-
leerd samen met een voorziening voor luchtaan-
zuiging en evacuatie in zicht van rookgassen in
plastic materiaal, origineel Immergas "Groene
reeks".
Leidingen in pastic materiaal mogen niet in open-
lucht worden geïnstalleerd over lengtes van meer
dan 40 cm zonder geschikte bescherming tegen
UV-stralen en tegen weersinvloeden.
Deze rookkanalen zijn herkenbaar aan een speci-
aal merkteken ter identificatie en onderscheiding,
met daarop de vermelding: "enkel voor conden-
satieketels".
Samenstelling van de kit:
Ref. Hoev. Beschrijving
1 1 Adapter deurtje Ø 125
2 1 Pakking deurtje in neopreen
3 4 Schroeven 4.2 x 9 AF
4 1 Schroef TE M6 x 20
5 1 Platte borgring in nylon M6
6 2 Dop in staalplaat sluiting opening deurtje
7 1 Pakking dop in neopreen
8 1 Getand rozet M6
9 1 Moer M6
10 1 Concentrische pakking Ø 60-100
11 1 Adapter met flens Ø 80-125
12 4 Schroeven TE M4 x 16 snede schroeven-
draaier
- 1 Zakje met talk smeermiddel
Samenstelling van het systeem.
Om functioneel en compleet te zijn, moet deze
kit gekoppeld zijn op de volgende componenten
die apart worden verkocht:
- kit buisvoorziening Ø 80.
- kit afvoer rookgassen Ø 80/125 geconfigureerd
op basis van de installatie en het type ketel.
MONTAGE KIT.
Om de montage van de kit uit te voeren gaat men
als volgt tewerk:
- Monteer de componenten van de kit "C9" op
het deurtje (A) van het buisvoorzieningsys-
teem (Fig. 1).
- Monteer de adapter met flens (11) en plaats
de concentrische pakking (10) ertussen op de
ketel, bevestigen met de schroeven (12).
- Monteer het buisvoorzieningsysteem zoals
beschreven op het betreffende blad met in-
structies.
- Bereken de afstanden tussen afvoer ketel en de
bocht van het buisvoorzieningsysteem.
- De rookkanalen van de ketel voorbereiden,
hou er rekening mee dat de interne buis van
de concentrische kit Ø 80/125 tot tegen de
stootrand van de bocht van het buisvoorzie-
ningsysteem moet komen (quota "X" fig. 2),
terwijl de externe buis tot tegen de adapter
moet komen (1).
Apart geleverd:
Ref. Hoev. Beschrijving
A 1 Deurtje kit buisvoorziening
12
12
11
10
NL HU
2
1
3
3
3
7
6
5
4
8
N.B.: om de afvoer van eventuele condens
te bevorderen die zich in de afvoerleiding
vormt, met men de buizen laten overhellen
in de richting van de ketel met een minimale
helling van 1,5%.
Opgepast: wanneer het nodig is om het eindstuk
voor afvoer en/of de concentrische verlengbuis
in te korten, moet men er rekening mee houden
dat de interne leiding altijd 5 mm moet uitsteken
ten opzichte van de externe leiding, zorg ervoor
om eventuele "bramen" veroorzaakt door het
snijden te verwijderen.
- Monteer de afdekking (A) compleet met
adapter (1) en doppen (6) op de wand en
assembleer het rookkanaal op het buisvoor-
zieningsysteem.
N.B.: controleer de correcte positionering van
de pakkingen vooraleer te monteren. Wanneer
de smering van de componenten (reeds door de
constructeur uitgevoerd) onvoldoende mocht
blijken, moet men het resterende smeermiddel
met een droge doek wegnemen en daarna de
onderdelen bedekken met gewoon of industrieel
talkpoeder op de aanhechting te verbeteren.
Waneer alle componenten correct geassem-
bleerd zijn, worden de rookgassen uitgestoten
via het buisvoorzieningsysteem, de lucht voor
verbranding voor de normale werking van de
ketel wordt rechtstreeks uit de binnenplaats
aangezogen (Fig. 3).
Legende tekeningen installatie:
Eenduidige identificatie van component
1
aanwezig in de kit
Identificatie component dat niet in deze
A
kit geleverd is
A
9
6 8

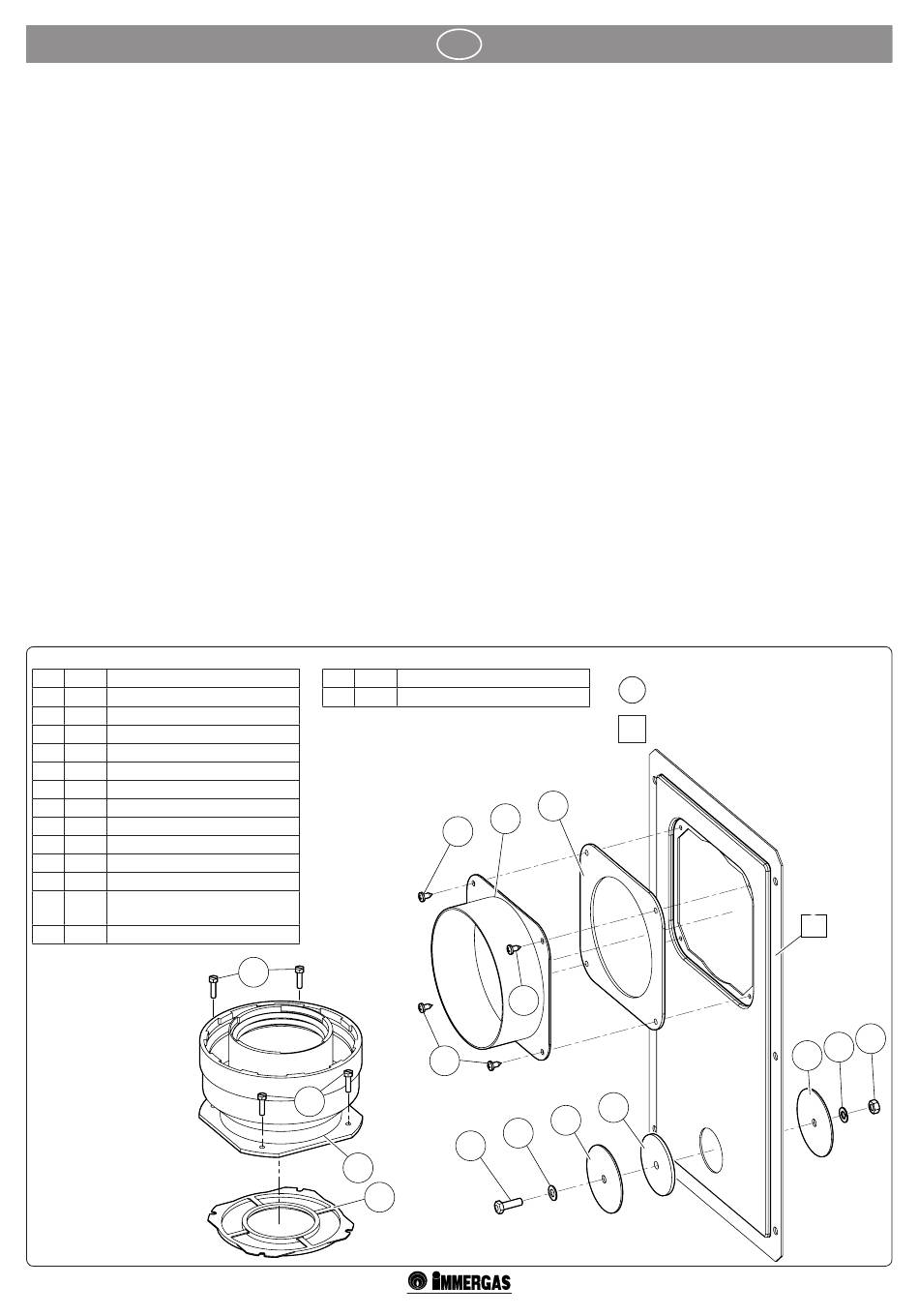

Fig. 1
