CONNEXIONS
PORTS DE
COMMUNICATION
PORT M-Bus
(su morsetti 22-24)
CONFIGURATION

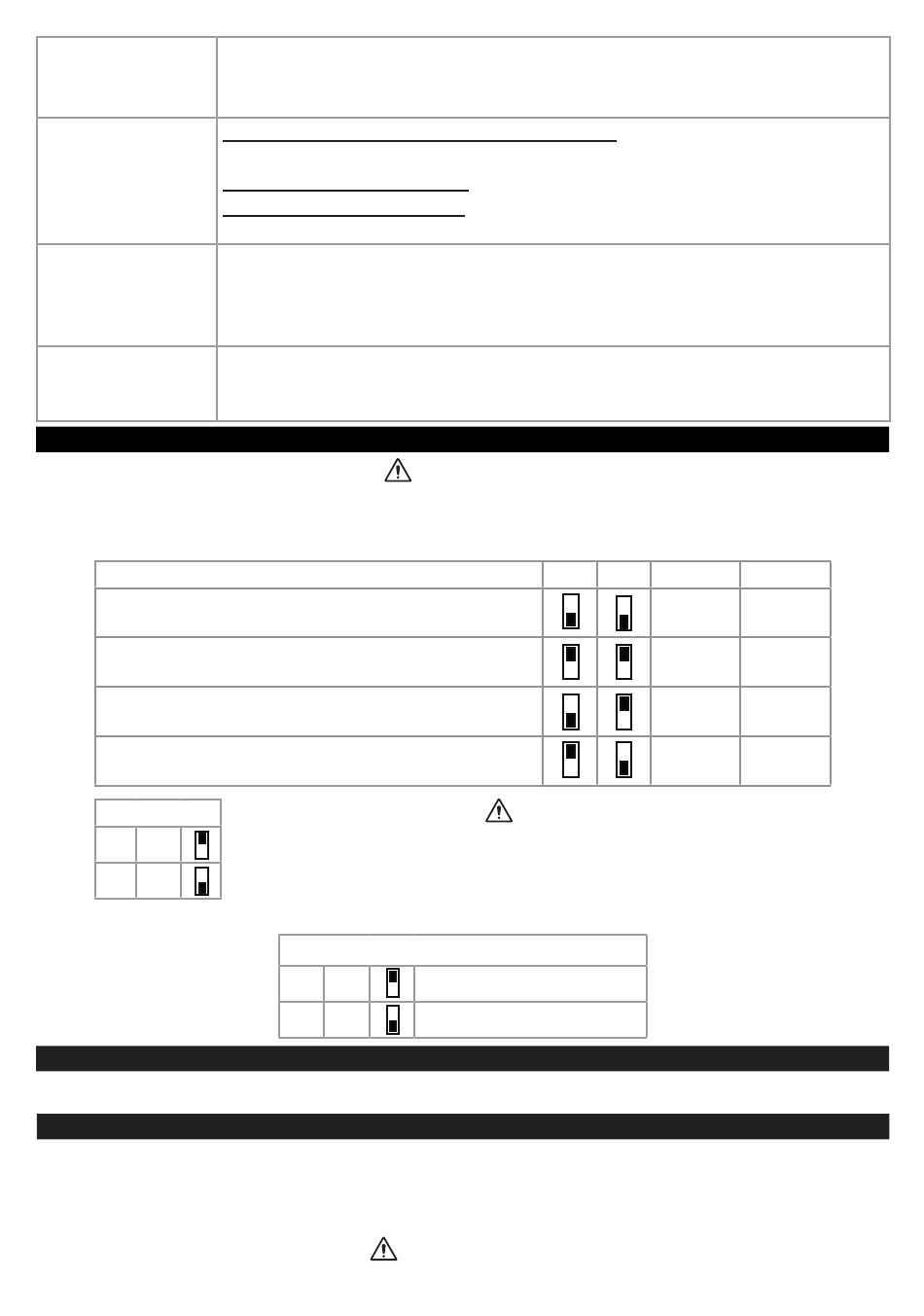

RÉGLAGE DES COMMUTATEURS
Les réglages des commutateurs DIP ne sont lus qu'au moment de la phase de démarrage. Effectuer un redémarrage après chaque modification.
COMMUTATEUR DIP SW1 :
Grâce au commutateur DIP SW1, vous pouvez définir la configuration IP du dispositif :
Pour obtenir la configuration à partir de la mémoire flash, les
deux sélecteurs du DIP SW1 doivent être réglés sur OFF
Pour réinitialiser le dispositif sur des réglages d'usine, les deux
DIP SW1 doivent être réglés sur ON
Pour imposer l'adresse IP du dispositif sur la valeur standard
des produits Ethernet SENECA : 192.168.90.101
Réservé
LÉGENDE
ON
1
OFF
0
RÉGLAGE RS232/RS485 : configuration RS232 ou RS485 sur les bornes 10 -11 -12 (port série 2)
ADRESSE IP AUX PARAMÈTRES D'USINE
L'adresse IP aux paramètres du module est statique : 192.168.90.101
SERVEUR WEB
Pour accéder au serveur Internet de maintenance avec l'adresse IP aux paramètres192.168.90.101 type:
http://192.168.90.101
Utilisateur par défaut : admin, Mot de passe par défaut : admin.
N.B. : Pour la version Z-KEY-MBUS-P, il est nécessaire d'activer, dans un premier temps, le mode serveur Web
NE PAS UTILISER DANS LE MÊME RÉSEAU ETHERNET DES DISPOSITIFS AYANT LA MÊME ADRESSE IP
MI00589-1-FR
Bornes à vis amovibles à 3 voies, pas 5 mm
Connecteur arrière IDC10 pour barre DIN 46277
Connecteur avant RJ45
RS242 ou RS485 commutable sur borne 10 - 11 - 12 (port série 2)
Débit en bauds maximum 115 k, longueur maximale du câble RS232 < 3 m.
RS485 connecteur IDC10 arrière : Débit en bauds maximal 115 k. (port série 1)
Ethernet connecteur avant RJ45 : 100 Mbits/s, distance maximale 100 m
Port micro USB latéral
Nombre d'esclaves: 25 appareils maximum.
Vitesse: 300 – 38400 bps
Tension: 28Vdc
Longueur maximale : 3000m
Configuration et mise à jour FW via serveur Web ;
Par COMMUTATEUR DIP
Par logiciel de configuration EASY SETUP 2
DESCRIPTION
Les DIP3 et DIP4, dans les modèles où ils sont présents, doivent rester réglés sur OFF.
S'ils sont réglés autrement, l'instrument ne fonctionnera pas correctement.
ON
1
0
OFF
MANUEL D'INSTALLATION
AVERTISSEMENT
DIP 1 DIP 2
ATTENTION
SW2
ACTIVATION RS232
ACTIVATION RS485
ATTENTION
DIP 3
DIP 4
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
3/4
