TABLEAU DES SIGNAUX DE SORTIE

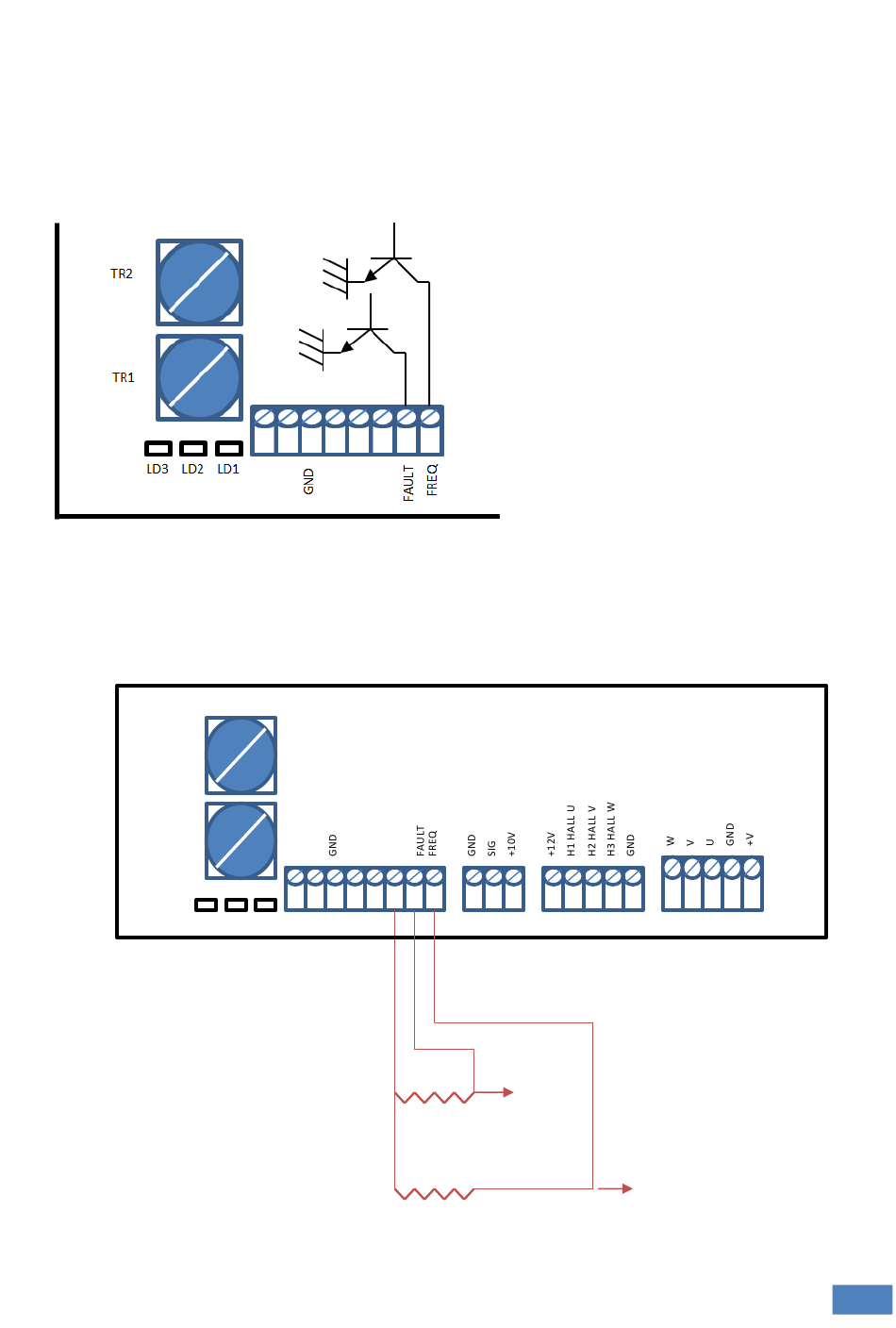

La carte a deux sorties NPN open collector. Elles peuvent être utilisées en tant que tel (si équipées avec le
PLC qui accepte la sortie NPN), ou à l'aide d'une résistance R = 10 kOhm (une pour chaque sortie) pour
obtenir un signal de tension.
Sorties NPN 100 mA, 50 V, MAX.
Remarque: La sortie FAULT est normalement fermée. Il s'ouvre lorsqu'une alarme se produit. Dans le cas
de la tirer vers le haut la résistance à la sortie d'alarme est une tension (+ 12 Vdc).
Le signal est émis au moment de la flèche (voir schéma ci-dessous).
TR2
TR1
Manuel de mise en service de la carte de commande pour moteurs Brushless C.C. modèle BLD07-IT_Version 01/17
F/R
IN1 IN2
R/S
LD3 LD2 LD1
+12
+12V Fault
R = 10 KΩ
R = 10 KΩ
+12V Freq
10
