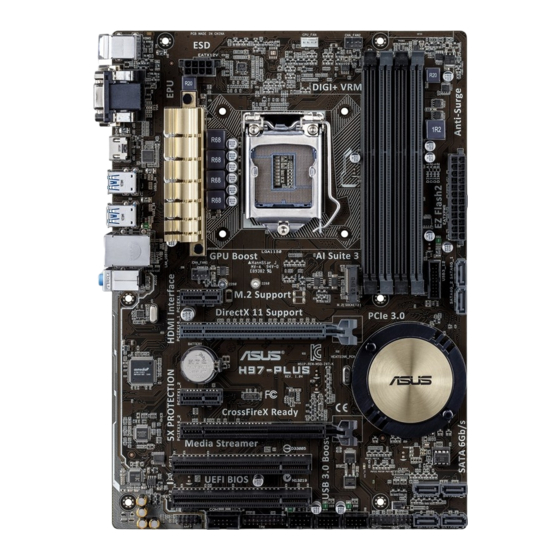

H97-PLUS

Publicité

Table des Matières
loading

Sommaire des Matières pour Asus H97-PLUS

  • Page 1 H97-PLUS...
  • Page 2: Première Édition Avril 2014

    La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé...
  • Page 3: Table Des Matières

    Table des matières Informations relatives à la sécurité ................iv À propos de ce manuel ....................iv Résumé des spécifications de la H97-PLUS ............vi Contenu de la boîte ..................... x Chapitre 1 : Introduction au produit Avant de commencer ................. 1-1 Vue générale de la carte mère ..............
  • Page 4: Informations Relatives À La Sécurité

    Informations relatives à la sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système. • Lors de l’ajout ou du retrait de composants, vérifiez que les câbles d’alimentation sont débranchés avant de relier les câbles de signal.
  • Page 5: Où Trouver Plus D'informations

    Où trouver plus d’informations ? Reportez-vous aux sources suivantes pour plus d’informations sur nos produits. Site web ASUS Le site web d’ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
  • Page 6: Résumé Des Spécifications De La H97-Plus

    DDR3 cadencés à 1600 MHz et plus fonctionneront par défaut à une fréquence de 1600 MHz en mode XMP. ** Visitez www.asus.com pour la liste des modules mémoire compatibles. Slots d’extension 1 x slot PCI Express 3.0/2.0 x 16 (en mode x16) 1 x slot PCI Express 2.0 x 16* (en mode x4 et compatible avec les...
  • Page 7 ASUS 5x Protection - Design d’alimentation numérique ASUS DIGI+ VRM Design d’alimentation numérique à 4 phases - ASUS DRAM Fuse : protection de la DRAM contre les surtensions et mécanisme de prévention contre les court- circuits - ASUS ESD Guards : protection accrue contre les décharges électrostatiques...
  • Page 8: Fonctionnalités Spéciales

    ASUS Q-Design - ASUS Q-Slot Solutions thermiques - ASUS Fan Xpert 2+ silencieuses - Design sans ventilateur ASUS : solution à caloducs et MOSFET Interfaces de connexion 1 x port souris PS/2 arrières 1 x port clavier PS/2 1 x port HDMI...
  • Page 9 BIOS UEFI AMI de 64 Mo, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.8, ACPI 5.0, BIOS multilingue, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified Log, raccourci F3, Infos de SPD ASUS (Serial Presence Detect) et fonction de capture d’écran via touche F12 Gérabilité réseau WfM 2.0, DMI 2.7, WOL by PME, PXE...
  • Page 10: Contenu De La Boîte

    Vérifiez que la boîte de la carte mère contienne bien les éléments suivants. Carte mère ASUS H97-PLUS Câbles 2 x câbles Serial ATA 6.0 Gb/s Accessoires 1 x plaque d’E/S ASUS DVD de support Documentation Manuel de l’utilisateur • Si l’un des éléments ci-dessus était manquant ou end ommagé, contactez votre revendeur.
  • Page 11: Chapitre 1 : Introduction Au Produit

    éteindre le système et débrancher le câble d’alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L’illustration ci-dessous indique l’emplacement de ce témoin lumineux. H97-PLUS SB_PWR H97-PLUS Onboard LED Témoin d’alimentation de la H97-PLUS ASUS H97-PLUS...
  • Page 12: Vue Générale De La Carte Mère

    Placez six (6) vis dans les trous indiqués par des cercles pour fixer la carte mère au châssis. Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère. Placez ce côté vers l’arrière du châssis H97-PLUS Chapitre 1 : Introduction au produit...
  • Page 13: Diagramme De La Carte Mère

    CPU_FAN CHA_FAN2 DIGI +VRM EATX12V HDMI USB3_34 USB3_56 LAN_USB78 CHA_FAN1 AUDIO PCIEX1_1 8111GR PCIEX16_1 H97-PLUS BATTERY Intel ® 1083 PCIEX1_2 PCIEX16_2 Super 64Mb BIOS PCI1 SB_PWR PCI2 CLRTC SATA6G_6 SATA6G_5 SATA6G_4 SATA6G_3 SPDIF_OUT USB910 USB1112 USB1314 PANEL AAFP ASUS H97-PLUS...
  • Page 14: Contenu Du Diagramme

    La carte mère est livrée avec une interface de connexion LGA1150 conçue pour l’installation d’un processeur Intel Core™ i7 / Core™ i5 / Core™ i3 / Pentium™ / Celeron™ de 4ème et ® 5ème génération. H97-PLUS Interface de connexion LGA1150 de la H97-PLUS H97-PLUS CPU socket LGA1150 Chapitre 1 : Introduction au produit...
  • Page 15: Installer Le Processeur

    • Conservez-bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle placé sur l’interface de connexion LGA1150.
  • Page 16: Installer Le Dissipateur Et Le Ventilateur Du Cpu

    1.3.2 Installer le dissipateur et le ventilateur du CPU Si vous achetez un ensemble dissipateur-ventilateur à part, assurez- vous de bien appliquer le matériau d’interface thermique sur le CPU ou sur le dissipateur avant de l’installer. Chapitre 1 : Introduction au produit...
  • Page 17 Pour installer l’ensemble ventilateur-dissipateur Pour désinstaller l’ensemble ventilateur-dissipateur ASUS H97-PLUS...
  • Page 18: Mémoire Système

    DIMM_A1 et DIMM_A2 Canal B DIMM_B1 et DIMM_B2 H97-PLUS Interfaces de connexion pour modules mémoire DDR3 de la H97-PLUS H97-PLUS 240-pin DDR3 DIMM sockets 1.4.2 Configurations mémoire Vous pouvez installer des modules mémoire DDR3 non taponnés et non ECC de 2 Go, 4 Go et 8 Go sur les interfaces de connexion DDR3.
  • Page 19 1.4.3 Installer un module mémoire Pour retirer un module mémoire ASUS H97-PLUS...
  • Page 20: Slots D'extension

    Slots d’extension Plus tard, vous pourrez avoir besoin d’installer des cartes d’extension. La section suivante décrit les slots et les cartes d’extension supportées. Assurez-vous d’avoir bien débranché le câble d’alimentation avant d’ajouter ou de retirer des cartes d’extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.
  • Page 21: Slot Pci Express 3.0/2.0 X16

    – partagé – Contrôleur SATA - 1 – – – partagé – – – – Contrôleur SATA - 2 – – – partagé – – – – Contrôleur XHCI – – – – – partagé – – ASUS H97-PLUS 1-11...
  • Page 22: Jumper

    CLRTC H97-PLUS Normal Clear RTC (Default) Jumper d’effacement de la mémoire CMOS de la H97-PLUS H97-PLUS Clear RTC RAM Pour effacer la mémoire RTC : Éteignez l’ordinateur, débranchez le cordon d’alimentation et retirez la pile de la carte mère. Passez le jumper des broches 1-2 (par défaut) aux broches 2-3. Maintenez le capuchon sur les broches 2-3 pendant 5~10 secondes, puis replacez-le sur les broches 1-2.
  • Page 23: Connecteurs

    3 moniteurs d’affichage. Deux ® pour le BIOS et un sous DOS. • L’architecture d’affichage d’Intel prend en charge les taux de rafraîchissement ® maximums suivants : DVI-D : 165 MHz RGB : 180 MHz HDMI : 300 MHz ASUS H97-PLUS 1-13...
  • Page 24 (en façade) Configuration audio à 7.1 canaux : Utilisez un châssis d’ordinateur doté d’un module HD Audio en façade pour la prise en charge des configurations audio à 7.1 canaux. 1-14 ASUS H97-PLUS Chapitre 1 : Introduction au produit 1-14...
  • Page 25: Connecteurs Internes

    PIN 1 H97-PLUS H97-PLUS Serial port (COM) connector Connecteur pour port COM de la H97-PLUS Le module COM est vendu séparément. Connecteurs de ventilation (4-pin CPU_FAN, and 4-pin CHA_FAN1/2) Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère, en vous assurant que le fil noir de chaque câble corresponde à...
  • Page 26 1A (12 W). • Les connecteurs de ventilation CPU_FAN et CHA_FAN de cette carte mère sont compatibles avec la fonction ASUS FAN Xpert 2+. • Les connecteurs dédiés aux ventilateurs de châssis sont compatibles avec les modes DC et PWM. Pour configurer le mode de fonctionnement de ces ventilateurs, dans le BIOS allez dans Advanced Mode (Mode avancé) >...
  • Page 27 Legacy AC’97 pin definition compliant definition H97-PLUS Front panel audio connector Connecteur audio pour panneau avant de la H97-PLUS Nous vous recommandons de brancher un module HD Audio sur ce connecteur pour • bénéficier d’un son de qualité HD. •...
  • Page 28 +3 Volts +3 Volts PIN 1 H97-PLUS ATX power connectors Connecteurs d’alimentation de la H97-PLUS • Pour un système totalement configuré, nous vous recommandons d’utiliser une alimentation conforme à la spécification ATX 12 V 2.0 (ou version ultérieure), et qui fournit au minimum de 350 W.
  • Page 29 USB1314 H97-PLUS PIN 1 PIN 1 PIN 1 Connecteurs USB 2.0 de la H97-PLUS H97-PLUS USB2.0 connectors Ne connectez pas de câble 1394 aux connecteurs USB pour éviter d’endommager la carte mère ! Le module USB 2.0 est vendu séparément.
  • Page 30 H97-PLUS +HDD_LED- PWR_SW RESET * Requires an ATX power supply H97-PLUS System panel connector Connecteur panneau système de la H97-PLUS • LED d’alimentation système (2-pin PWR_LED) Ce connecteur 2 broches est dédié à la LED d’alimentation système. La LED d’alimentation système s’allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.
  • Page 31 IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ IntA_P2_D+ Connecteur USB 3.0 de la H97-PLUS H97-PLUS USB3.0 Front panel connector Le modules USB 3.0 est vendu séparément. M.2 socket 3 Cette interface permet d’installer un module SSD M.2 (NGFF). M.2 (SOCKET3) H97-PLUS H97-PLUS M.2 socket...
  • Page 32: Support Logiciel

    1.8.2 Informations sur le DVD de support Le contenu du DVD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour d’éventuelles mises à jour. 1.8.3 Lancer le DVD de support Placez le DVD de support dans votre lecteur optique pour afficher le menu des pilotes si l’exécution automatique est activée sur votre ordinateur.
  • Page 33: Chapitre 2 : Le Bios

    Le BIOS Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d’ASUS est conforme à l’architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité...
  • Page 34: Programme De Configuration Du Bios

    Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système : •...
  • Page 35 Affiche la vitesse du ventilateur de processeur Détermine la Charge les Enregistre les séquence de paramètres par modifications et démarrage défaut redémarre le système Les options de la séquence de démarrage varient en fonction des périphériques installés. ASUS H97-PLUS...
  • Page 36: Advanced Mode (Mode Avancé)

    2.2.2 Advanced Mode (Mode avancé) L’interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L’écran ci-dessous est un exemple de l’interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les divers options de configurations. Pour accéder à...
  • Page 37: Barre Des Menus

    Cet assistant vous permet de visualiser et de régler les paramètres d’overclocking du système. Il permet aussi de modifier le mode de fonctionnement SATA de la carte mère (AHCI ou RAID. Consultez la section 2.2.4 Assistant EZ Tuning pour plus de détails. ASUS H97-PLUS...
  • Page 38 Bouton de prise de notes Ce bouton vous permet de prendre des notes dans le BIOS. • Cette fonctionnalité ne prend pas en charge les touches ou les raccourcis clavier suivants : touche Suppr et raccourcis copier, couper et coller. •...
  • Page 39: Contrôle Q-Fan

    La fonctionnalité Q-Fan vous permet de sélectionner un profil de ventilation pour une utilisation spécifique ou configurer manuellement la vitesse d’opération des ventilateurs installés. Sélection de ventilateur Mode PWM Mode DC Applique les modifications Sélection de profil Annule les Retour au menu principal modifications Configuration manuelle des ventilateurs ASUS H97-PLUS...
  • Page 40: Configuration Manuelle Des Ventilateurs

    Configuration manuelle des ventilateurs Sélectionnez l’option Manual (Manuel) de la liste des profils pour personnalisé la vitesse de fonctionnement des ventilateurs installés. Points de vitesse Option de personnalisation de la vitesse des ventilateurs Pour configurer vos ventilateurs manuellement : Sélectionnez un ventilateur. Faites glisser les points de vitesse pour modifier la vitesse de rotation du ventilateur.
  • Page 41: Assistant Ez Tuning

    Si vous n’êtes pas sûr du type de ventilateur installé, cliquez sur I’m not sure (Je ne suis pas sûr). Le système se chargera de détecter automatiquement le type de ventilateur. Cliquez sur Next (Suivant), puis sur Yes (Oui) à l’apparition du message de confirmation. ASUS H97-PLUS...
  • Page 42: Création D'un Volume Raid

    Création d’un volume RAID Pour créer un volume RAID : Appuyez sur la touche <F11> de votre clavier ou cliquez sur pour accéder à l’écran de l’assistant EZ Tuning, puis cliquez sur Next (Suivant). Cliquez d’abord sur RAID puis sur Next (Suivant). •...
  • Page 43: My Favorites (Favoris)

    My Favorites (Favoris) My Favorites est votre espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris. ASUS H97-PLUS 2-11...
  • Page 44: Ajouter Des Éléments À La Liste Des Favoris

    Ajouter des éléments à la liste des favoris Pour ajouter un élément fréquemment utilisé à la liste des favoris : Appuyez sur la touche <F3> de votre clavier ou cliquez sur pour accéder à la liste des menus du BIOS. Sélectionnez le(s) élément(s) de BIOS à...
  • Page 45: Menu Main (Principal)

    CMOS. Voir section 1.6 Jumper pour plus de détails. • Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) affichent la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Installé). ASUS H97-PLUS 2-13...
  • Page 46: Administrator Password (Mot De Passe Administrateur)

    Administrator Password (Mot de passe administrateur) Si vous avez défini un mot de passe administrateur, il est fortement recommandé d’utiliser ce mot de passe lors de l’accès au système. Sinon, il se peut que certains éléments du BIOS ne puissent pas être modifiés. Pour définir un mot de passe administrateur : Sélectionnez l’élément Administrator Password (Mot de passe administrateur) et appuyez sur la touche <Entrée>...
  • Page 47: Menu Ai Tweaker

    Memory Profile (X.M.P.). Permet d’optimiser les performances du système. Les éléments suivants n’apparaissent que si l’option Ai Overclocking Tuner est définie sur [XMP]. XMP DDR3-xxxxxxxxxx [Profile #1] Permet de sélectionner le mode XMP pris en charge par les modules mémoire. ASUS H97-PLUS 2-15...
  • Page 48 CPU Core Ratio (Ratio CPU) [Auto] Permet une configuration manuelle du ratio des coeurs du processeur. Options de configuration : [Auto] [Sync All Cores] [Per Core] Lorsque l’option CPU Core Ratio est définie sur [Sync All Cores] ou [Per Core], les éléments suivants apparaissent.
  • Page 49: Dram Frequency (Fréquence Mémoire Dram) [Auto]

    Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Pour restaurer la valeur par défaut, entrez [auto] avec votre clavier puis appuyez sur <Entrée>. La modification des valeurs de ce menu peut rendre le système instable ! Si cela se produit, restaurez les valeurs par défaut. ASUS H97-PLUS 2-17...
  • Page 50: Cpu Load-Line Calibration (Calibration De Ligne De Charge Du Cpu) [Auto]

    DIGI+ VRM Ne retirez pas le module thermique lors du réglage manuel des paramètres DIGI+ Power Control. Les conditions thermiques doivent être surveillées. CPU Load-line Calibration (Calibration de ligne de charge du CPU) [Auto] La Ligne de charge est définie par les spécifications VRM d’Intel et affecte le voltage du ®...
  • Page 51 Entrez une valeur faible pour économiser de l’énergie ou une valeur élevée pour améliorer la stabilité des tensions. Lorsque cet élément est réglé sur [+] ou [-], l’élément Frequency Tuning Offset apparaît, pour vous permettre de régler un pourcentage compris entre 0% et 6%. ASUS H97-PLUS 2-19...
  • Page 52 CPU Internal Power Fault Control (Contrôle de perte de courant du processeur) Thermal Feedback (Rétroaction thermique) [Auto] Autorise le système à prendre des mesures préventives et exécutées par le processeur lorsque les conditions thermiques du régulateur de tension externe excèdent le seuil limite. Options de configuration : [Auto] [Disabled] [Enabled] CPU Integrated VR Fault Management (Gestion du régulateur de tension intégré...
  • Page 53: Power Saving Level 2 Threshold (Seuil D'économies D'énergie De Niveau 2) [Auto]

    CPU Core Voltage Offset (Décalage de tension du coeur de processeur) Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.001V to 0.999V par incréments de 0.001V. ASUS H97-PLUS 2-21...
  • Page 54: Cpu Cache Voltage (Tension De La Mémoire Cache Du Processeur) [Auto]

    CPU Cache Voltage (Tension de la mémoire cache du processeur) [Auto] Détermine la tension de la partie Uncore du processeur (mémoire cache incluse). Options de configuration : [Auto] [Manual Mode] [Offset Mode] L’élément suivant n’apparaît que si CPU Core Voltage est réglé sur [Manual Mode]. CPU Cache Voltage Override (Dépassement de tension de la mémoire cache du processeur) [Auto] La valeur d’usine du processeur est celle utilisée par défaut.
  • Page 55: Cpu Graphics Voltage (Tension Du Igpu De Processeur) [Auto]

    Augmentez la tension si vous avez défini une fréquence DRAM élevée. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.001V et 0.999V par incréments de 0.001V. ASUS H97-PLUS 2-23...
  • Page 56: Cpu Analog I/O Voltage Offset Mode Sign (Signe De Décalage De La Tension Du Contrôleur D'e/S Analogique)

    CPU Analog I/O Voltage Offset Mode Sign (Signe de décalage de la tension du contrôleur d’E/S analogique) [+] Décalage de la tension par valeur positive. [–] Décalage de la tension par valeur négative. CPU Analog I/O Voltage Offset (Décalage de la tension du contrôleur d’E/S analogique) [Auto] Détermine la tension de la partie analogique du contrôleur d’E/S du processeur.
  • Page 57 Une valeur proche de la valeur par défaut 0.500000x est recommandé. CPU Spread Spectrum (Étalage de spectre du CPU) [Auto] [Auto] Configuration automatique. [Disabled] Permet d’accroître les capacités d’overclocking de la fréquence BCLK. [Enabled] À définir sur [Enabled] pour activer le contrôle des perturbations électromagnétiques. ASUS H97-PLUS 2-25...
  • Page 58: Menu Advanced (Avancé)

    Menu Advanced (Avancé) Le menu Advanced permet de modifier certains paramètres du CPU et d’autres composants du système. Prenez garde lors de la modification des paramètres du menu Advanced. Des valeurs incorrectes risquent d’entraîner un mauvais fonctionnement du système. 2.6.1 CPU Configuration (Configuration du CPU) Les éléments de menu affichent les informations CPU auto-détectées par le BIOS.
  • Page 59: Intel(R) Virtualization Technology (Technologie De Virtualisation Intel) [Disabled]

    Désactive cette option. Boot Performance Mode (Mode de performance au démarrage) [Max Non-Turbo Performance] Détermine l’état de performance réglé par le BIOS avant l’initialisation du système d’exploitation. Options de configuration : [Max Non-Turbo Performance] [Max Battery] [Turbo Performance] ASUS H97-PLUS 2-27...
  • Page 60: Cpu Power Management Configuration (Configuration De La Gestion De L'alimentation Du Cpu)

    CPU Power Management Configuration (Configuration de la gestion de l’alimentation du CPU) Les éléments de ce menu permettent de régler les fonctionnalités d’alimentation du CPU. Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled] Permet d’activer ou de désactiver la technologie EIST (Enhanced Intel ®...
  • Page 61: Pch Configuration (Configuration Pch)

    Détermine l’état de la prise en charge de disques hybrides. Options de configuration : [Enabled] [Disabled] Intel (R) Smart Connect Technology (Technologie Intel Smart Connect) [Disabled] Permet d’activer ou de désactiver la technologie Intel Smart Connect. ® Options de configuration : [Enabled] [Disabled] ASUS H97-PLUS 2-29...
  • Page 62: Pch Storage Configuration (Configuration De Stockage)

    2.6.3 PCH Storage Configuration (Configuration de stockage) Lors de l’accès au BIOS, celui-ci détecte automatiquement la présence des périphériques SATA. Ces éléments affichent Not Present si aucun lecteur SATA n’est installé dans le système. SATA(SATA5,6) and M.2 Configuration (Configuration SATA et M.2) [Auto] Cet élément permet de régler le processus de détection automatique des dispositifs SATA Express et M.2.
  • Page 63: Sata Mode Selection (Sélection De Mode Sata) [Ahci]

    Cet élément n’apparaît que si l’option SATA Mode Selection a été réglée sur [AHCI] ou [RAID] et permet d’activer ou de désactiver la prise en charge du branchement à chaud pour les lecteurs SATA. Options de configuration : [Disabled] [Enabled]. ASUS H97-PLUS 2-31...
  • Page 64: System Agent Configuration (Agent De Configuration Système)

    2.6.4 System Agent Configuration (Agent de configuration système) CPU Display Audio (Audio CPU) [Enabled] Activez cet élément pour autoriser la prise en charge des flux audio générés par le contrôleur graphique intégré au processeur. Options de configuration : [Enabled] [Disabled] DVI Port Audio (Audio DVI) [Off] Activez cet élément pour autoriser la prise en charge des flux audio pour certains moniteurs DVI.
  • Page 65: Usb Configuration (Configuration Usb)

    USB Single Port Control (Gestion individuelle des ports USB) Détermine l’état individuel de chacun des ports USB. Consultez la section 1.2.3 Diagramme de la carte mère pour visualiser l’emplacement de chacun des connecteurs/ports USB de la carte mère. ASUS H97-PLUS 2-33...
  • Page 66: Platform Misc Configuration (Paramètres De Plate-Forme)

    2.6.6 Platform Misc Configuration (Paramètres de plate-forme) Les éléments de ce menu permettent de configurer les fonctionnalités propres à la plate- forme utilisée. PCI Express Native Power Management (Gestion d’alimentation native PCI Express) [Disabled] Permet d’améliorer la fonctionnalité d’économies d’énergie dédiée aux slots PCI Express et effectuer les opérations ASPM sous le système d’exploitation.
  • Page 67: Realtek Lan Controller (Contrôleur Réseau Realtek) [Enabled]

    Permet d’activer ou désactiver le port série (COM). Options de configuration : [Enabled] [Disabled] Change Settings (Modification d’adressage) [IO=3F8h; IRQ=4] Sélectionne l’adresse de base du port parallèle. Options de configuration : [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS H97-PLUS 2-35...
  • Page 68: Network Stack (Pile Réseau)

    2.6.8 APM (Gestion d’alimentation avancée) Deep S4 (Veille profonde S4) [Disabled] Cet élément permet de basculer le système en mode veille profond S4 pour réduire la consommation énergétique. Les ports USB et PS/2 sont désactivés et ne peuvent être utilisés pour réveiller l’ordinateur. Pour sortir le système du mode veille S4, utilisez le bouton d’alimentation ou un périphérique réseau.
  • Page 69: Menu Monitor (Surveillance)

    Voltage (Tensions d’entrée/noyau/3.3V/5V/12V du CPU) Le système de surveillance du matériel intégré détecte automatiquement le voltage de sortie par le biais des régulateurs de tension embarqués. Sélectionnez Ignore (Ignorer) si vous ne souhaitez pas afficher ces informations. ASUS H97-PLUS 2-37...
  • Page 70: Cpu Q-Fan Control (Contrôle Q-Fan Du Processeur) [Auto]

    CPU Q-Fan Control (Contrôle Q-Fan du processeur) [Auto] Détermine le mode de fonctionnement de la fonctionnalité Q-Fan dédiée au processeur. [Enabled] Active le contrôleur Q-Fan du processeur. [Disabled] Désactive le contrôleur Q-Fan du processeur. CPU Fan Speed Low Limit (Seuil de rotation minimum du ventilateur de processeur) [200 RPM] Permet de déterminer le seuil de rotation minimum du ventilateur de CPU.
  • Page 71: Chassis Fan 1/2 Q-Fan Control (Contrôle Q-Fan Du Châssis) [Dc Mode]

    (Cycle d’opération intermédiaire du ventilateur de châssis) [60] Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de châssis. La fourchette de valeurs est comprise entre 60% et 100%. ASUS H97-PLUS 2-39...
  • Page 72: Allow Fan Stop (Arrêt Des Ventilateurs) [Disabled]

    Chassis Lower Temperature (Seuil de température minimum du châssis) [40] Affiche le seuil de température minimum du châssis. La fourchette de valeurs est comprise entre 40% et 75%. Chassis Fan Min. Duty Cycle (Cycle d’opération minimum du ventilateur de châssis) (%) [60] Utilisez les touches <+>...
  • Page 73: Menu Boot (Démarrage)

    à un clavier et/ou une souris seront détectés. Network Stack Driver Support (Support pilote de pile réseau) [Disabled] [Disabled] Désactive la prise en charge du pilote de pile réseau au POST. [Enabled] Active la prise en charge du pilote de pile réseau au POST. ASUS H97-PLUS 2-41...
  • Page 74: Next Boot After Ac Power Loss (Mode De Réamorçage Après Perte De Courant) [Normal Boot]

    PS/2 Keyboard and Mouse Support (Support de clavier/souris PS/2) [Auto] Sélectionnez l’une de ces options lorsqu’un clavier ou une souris PS/2 est connecté(e) à l’ordinateur. Cette fonctionnalité n’est disponible que si l’option Fast Boot (Démarrage rapide) est activée. [Auto] Pour accélérer le délai d’exécution des tests du POST, les dispositifs PS/2 ne seront disponibles qu’au chargement du système d’exploitation ou au redémarrage, si ceux-ci n’ont pas été...
  • Page 75: Bootup Numlock State (État Du Verrou Numérique) [Enabled]

    Les messages ROM tiers seront forcés à être affichés lors de la séquence de démarrage. [Disabled] Seul le logo ASUS sera affiché. Interrupt 19 Capture (Capture d’interruption 19) [Disabled] Options de capture de l’interruption 19 au démarrage du système. Options de configuration : [Disabled] [Enabled] Above 4G Decoding (Décodage 4G) [Disabled]...
  • Page 76: Secure Boot (Démarrage Sécurisé)

    Secure Boot (Démarrage sécurisé) Permet de configurer les paramètres Windows Secure Boot et de gérer ses clés pour ® protéger le système contre les accès non autorisés et les logiciels malveillants lors de l’exécution du POST. OS Type (Type de système d’exploitation) [Windows UEFI mode] Permet de sélectionner le type de système d’exploitation installé.
  • Page 77 Permet de charger des bases de données additionnelles à partir d’un périphérique de stockage USB. Le fichier doit être formaté de telle sorte à ce qu’il soit compatible avec l’architecture UEFI et doté d’une variable d’authentification temporelle. ASUS H97-PLUS 2-45...
  • Page 78: Boot Option Priorities (Priorités De Démarrage)

    • Pour sélectionner le dispositif de démarrage lors de la mise sous tension du système, appuyez sur <F8> à l’apparition du logo ASUS. • Pour accéder à Windows en mode sans échec, appuyez sur <F8> après le POST.
  • Page 79: Menu Tools (Outils)

    Options de configuration : [Disabled] [Enabled] 2.9.2 ASUS EZ Flash 2 Utility Permet d’activer la fonction ASUS EZ Flash 2. Lorsque vous appuyez sur <Entrée>, un message de confirmation apparaît. Sélectionnez Yes (Oui) ou No (Non), puis appuyez de nouveau sur <Entrée> pour confirmer.
  • Page 80: Asus Overclocking Profile

    Permet de sauvegarder ou de charger un profil CMOS à partir d’un support de stockage USB. 2.9.4 ASUS DRAM SPD Information (Informations de SPD) Cet élément permet d’afficher les informations de SPD des modules mémoire installés. Chapitre 2 : Le BIOS...
  • Page 81: Menu Exit (Sortie)

    BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Echap>, une fenêtre de confirmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modifications apportées au BIOS. ASUS EZ Mode Cette option permet d’accéder à l’interface EZ Mode. Launch EFI Shell from filesystem device (Lancer l’application EFI Shell) Cette option permet de tenter d’exécuter l’application EFI Shell (shellx64.efi) à...
  • Page 82: Mettre À Jour Le Bios

    USB ou le DVD de support de la carte mère lorsque le fichier BIOS ne répond plus ou est corrompu. ASUS BIOS Updater : mise à jour du BIOS sous DOS à l’aide du DVD de support ou d’un périphérique de stockage amovible USB.
  • Page 83 2.11.2 Utilitaire ASUS EZ Flash 2 ASUS EZ Flash 2 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows. Téléchargez la dernière version en date du BIOS sur le site d’ASUS (www.asus. com) avant d’utiliser cet utilitaire.
  • Page 84: Restaurer Le Bios

    2.11.3 Utilitaire ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu’il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à...
  • Page 85: Utilitaire Asus Bios Updater

    2.11.4 Utilitaire ASUS BIOS Updater ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS. Cet utilitaire permet aussi de faire une copie de sauvegarde fichier BIOS actuel. Les écrans de BIOS suivants sont donnés à titre d’exemple. Il se peut que vous n’ayez pas exactement les mêmes informations à...
  • Page 86: Mise À Jour Du Bios

    À l’invite de commande FreeDOS, entrez bupdater /pc /g et appuyez sur <Entrée>. D:\>bupdater /pc /g Utilisez la touche <Tab> pour sélectionner le lecteur D:. ASUSTeK BIOS Updater for DOS V1.30 [2014/01/01] Current ROM Update ROM BOARD: H97-PLUS BOARD: Unknown VER: 0303 (H :00 B :00) VER: Unknown...
  • Page 87: Appendice

    Cet appareil est conforme aux normes CNR exemptes de licence d’Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil. ASUS H97-PLUS...
  • Page 88: Rapport Du Département Canadien Des Communications

    Services de reprise et de recyclage d’ASUS Les programmes de recyclage et de reprise d’ASUS découlent de nos exigences en terme de standards élevés de respect de l’environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages.
  • Page 89 Sauf si la loi l’exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués “TELS QUELS”, SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites. Consultez la Licence pour les termes spécifiques gouvernant les limitations et les autorisations de la Licence. ASUS H97-PLUS...
  • Page 90: Contacter Asus

    15 Li-Te Road, Peitou, Taipei, Taiwan 11259 Téléphone +886-2-2894-3447 +886-2-2890-7798 E-mail info@asus.com.tw www.asus.com.tw Support technique Téléphone +86-21-38429911 support.asus.com ASUS COMPUTER INTERNATIONAL (Amérique) Adresse 800 Corporate Way, Fremont, CA 94539, USA Téléphone +1-812-282-3777 +1-510-608-4555 usa.asus.com Support technique Téléphone +1-812-282-2787 +1-812-284-0883 support.asus.com...
  • Page 91 ASUS H97-PLUS...
