Blanking Plug

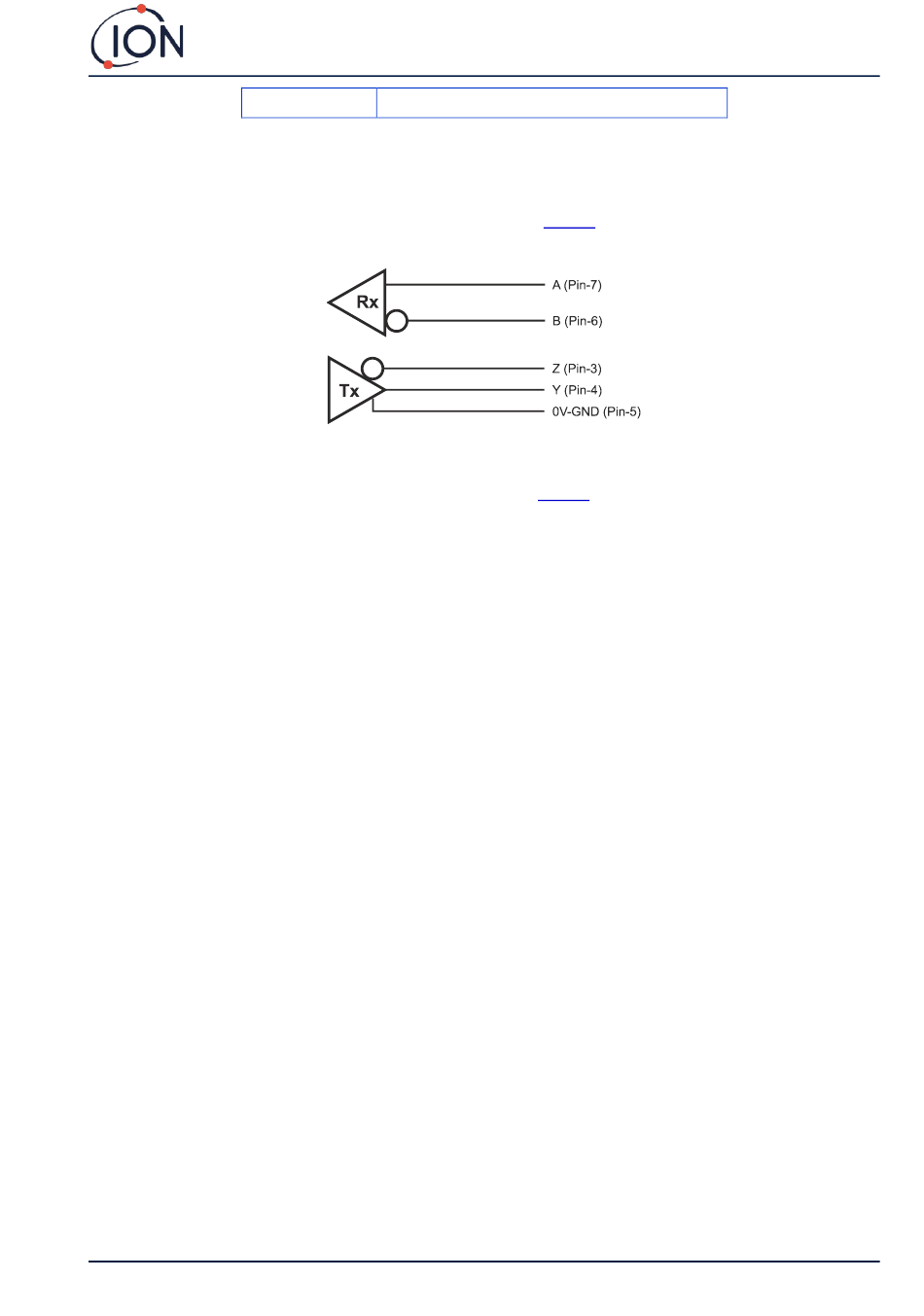

Connexions RS485
Vous pouvez configurer Titan en mode de communication half-duplex 2 fils, ou full-duplex 4 fils. Vous pouvez aussi le
configurer à utiliser la résistance de terminaison intégré 120R.
Les références des broches sont à la borne-2 (Se référer à Installation, Borne-2)
Pour connecter une résistance de terminaison 120R à travers « A » et « B ». Connectez un fil de raccordement sur L1
entre la broche du centre et la broche 120R (Se référer à la note 1 de Borne-2, Installation).
Pour activer la communication sur 2-fils et le 3
•
'A' est relié à 'Y'
•
'B' est relié à 'Z'
•
'0' est la terre
Unrivalled Gas
Detection.
¾" NPT – certifié à Atmosphère explosive
ème
fils ('0') comme connexion à la terre.
Page 25 of 70
Moniteur de benzene 875 Manuel V1.3R
