Sommaire des Matières pour Asus TUF GAMING B460-PLUS

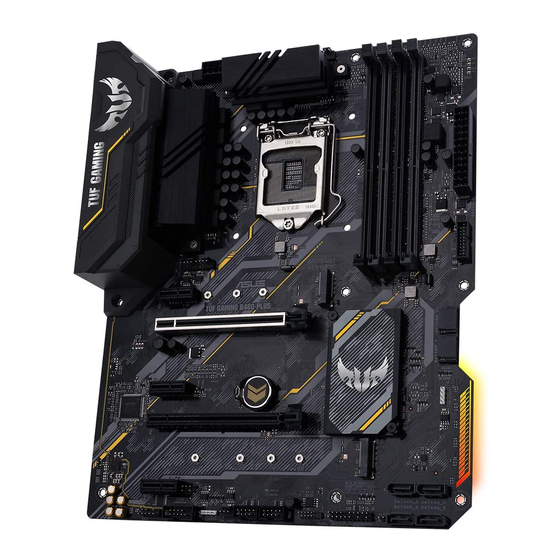

- Page 1 TUF GAMING B460-PLUS...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
-
Page 3: Table Des Matières
Table des matières Consignes de sécurité .......................iv À propos de ce manuel ......................v Contenu de la boîte ........................vi Résumé des caractéristiques de la TUF GAMING B460-PLUS ..........vi Connecteurs avec bande passante partagée ................x Introduction au produit Avant de commencer ....................1-1 Vue d'ensemble de la carte mère ................ -
Page 4: Consignes De Sécurité
Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. -
Page 5: À Propos De Ce Manuel
Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré... -
Page 6: Contenu De La Boîte
Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Processeur Boost Max 3.0** *Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. **La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé. - Page 7 Résumé des caractéristiques de la TUF GAMING B460-PLUS 2 x Slots M.2 et 6 x Ports SATA 6 Gb/s Chipset Intel® B460 Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Modes PCIe 3.0 x4 et SATA)* Slot M.2_2 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 3.0 x4)
- Page 8 1 x Connecteur panneau système 20-3 broches avec fonction de détection d'intrusion du châssis ASUS TUF PROTECTION - ASUS DIGI+ VRM - Protection avancée ASUS contre les court-circuits sur mémoire DRAM - ASUS ESD Guards - ASUS Overvoltage Protection - ASUS SafeSlot Core+ - Interface E/S arrière ASUS en acier inoxydable...
- Page 9 WOL par PME, PXE Système Windows 10 - 64 bits d'exploitation Format ATX Format 30.5 cm x 24.4 cm Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.
-
Page 10: Connecteurs Avec Bande Passante Partagée
Connecteurs avec bande passante partagée CPU_OPT CPU_FAN KBMS EATX12V _U32G1 BOOT_LED DIGI+ VGA_LED DRAM_LED CPU_LED 1442K HDMI U32G1_34 LGA1200 LAN_U32G1_78 Intel ® AUDIO I219-V CHA_FAN1 AIO_PUMP M.2_1(SOCKET3) PCIE SATA IRST PCIEX1_1 2280 2260 2242 PCIEX16_1 Intel ® B460 PCIEX1_2 BATTERY Super PCIEX16_2 22110... -
Page 11: Introduction Au Produit
COM_DEBUG 128Mb USB910 USB1112 BIOS CHA_FAN2 PANEL SATA6G_5 SATA6G_6 CLRTC AAFP RGB_HEADER1 Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. ASUS TUF GAMING B460-PLUS... - Page 12 1.2.1 Contenu du schéma 1. Socket du processeur La carte mère est livrée avec un socket LGA1200 conçu pour l'installation d'un processeur Intel® Core™, Pentium® Gold et Celeron® de 10e génération. Pour plus de détails, consultez la section Processeur. 2. Slots DIMM DDR4 La carte mère est équipée de slots DIMM réservés à...
- Page 13 Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. ASUS TUF GAMING B460-PLUS...
- Page 14 • L'éclairage et les couleurs réels varient en fonction de la bande LED. • Si votre bande LED ne s'allume pas, vérifiez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère.
- Page 15 Connectez le câble du détecteur d'intrusion ou du switch à ce connecteur. Le détecteur enverra un signal de haute intensité à ce connecteur si un composant du boîtier est enlevé ou déplacé. Le signal généré est détecté comme étant une intrusion du châssis. ASUS TUF GAMING B460-PLUS...
- Page 16 1.2.2 Connecteurs arrières Port souris + clavier PS/2. Ce port accueille une souris ou un clavier PS/2. DisplayPort. Ce port est destiné aux appareils compatibles DisplayPort. Port Ethernet. Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau.
- Page 17 Entrée micro Entrée micro Entrée micro Haut-parleur Haut-parleur central/ Orange — — central/Caisson de Caisson de basse basse Sortie haut-parleurs Sortie haut-parleurs Sortie haut-parleurs Noir — arrières arrières arrières Sortie haut-parleurs Gris — — — latéraux ASUS TUF GAMING B460-PLUS...
-
Page 18: Processeur
• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1200. -
Page 19: Mémoire Système
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale. • Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. Configurations mémoire recommandées DIMM_B1 DIMM_B2* DIMM_B2*... - Page 20 Installer un module de mémoire Retirer un module de mémoire 1-10 Chapitre 1 : Introduction au produit...
-
Page 21: Informations Bios
Informations BIOS Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité... -
Page 22: Programme De Configuration Du Bios
Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.>... -
Page 23: Asus Ez Flash 3
ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>. -
Page 24: Asus Crashfree Bios 3
Le fichier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le fichier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support/ puis copiez-le sur un périphérique de stockage amovible. -
Page 25: Annexes
Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Page 26 Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
- Page 27 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
- Page 28 Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages.
- Page 29 ASUS TUF GAMING B460-PLUS...
-
Page 30: Informations De Contact Asus
Téléphone +1-510-739-3777 +1-510-608-4555 Site Web https://www.asus.com/us/ Support technique +1-812-284-0883 Téléphone +1-812-282-2787 Support en ligne https://qr.asus.com/techserv ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkortstrasse 21-23, 40880 Ratingen, Allemagne Site Web http://www.asus.com/de Contact en ligne https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Support technique Téléphone (DE) +49-2102-5789557 Téléphone (AT)
