1 Connexion des composants du système
Tous les composants du système sont câblés sur la centrale de
contrôle ou les modules d'extension associés.
Il est conseillé de placer les appareils de préférence dans un
endroit surélevé à l'écart de pièces métalliques et d'éléments
conducteurs et de placer la centrale de contrôle dans un en-
droit protégé qui ne peut être accessible que par le personnel
autorisé équipé d'outils appropriés pour travailler sur l'appareil
en question.
1 Tension d'alimentation, (230 Vca/
50/60Hz/ 1)
2 Sonde de température NTC
10 kOhm (consulter la position selon le
type de gainable)
3 Sortie de tension a 12 Vcc , pour les ther-
mostats filaires
4 LED de contrôle, pour contrôler l'état de
la centrale
5 Antenne de transmission radio 33/434
MHz (pour centrales ZITY-RC)

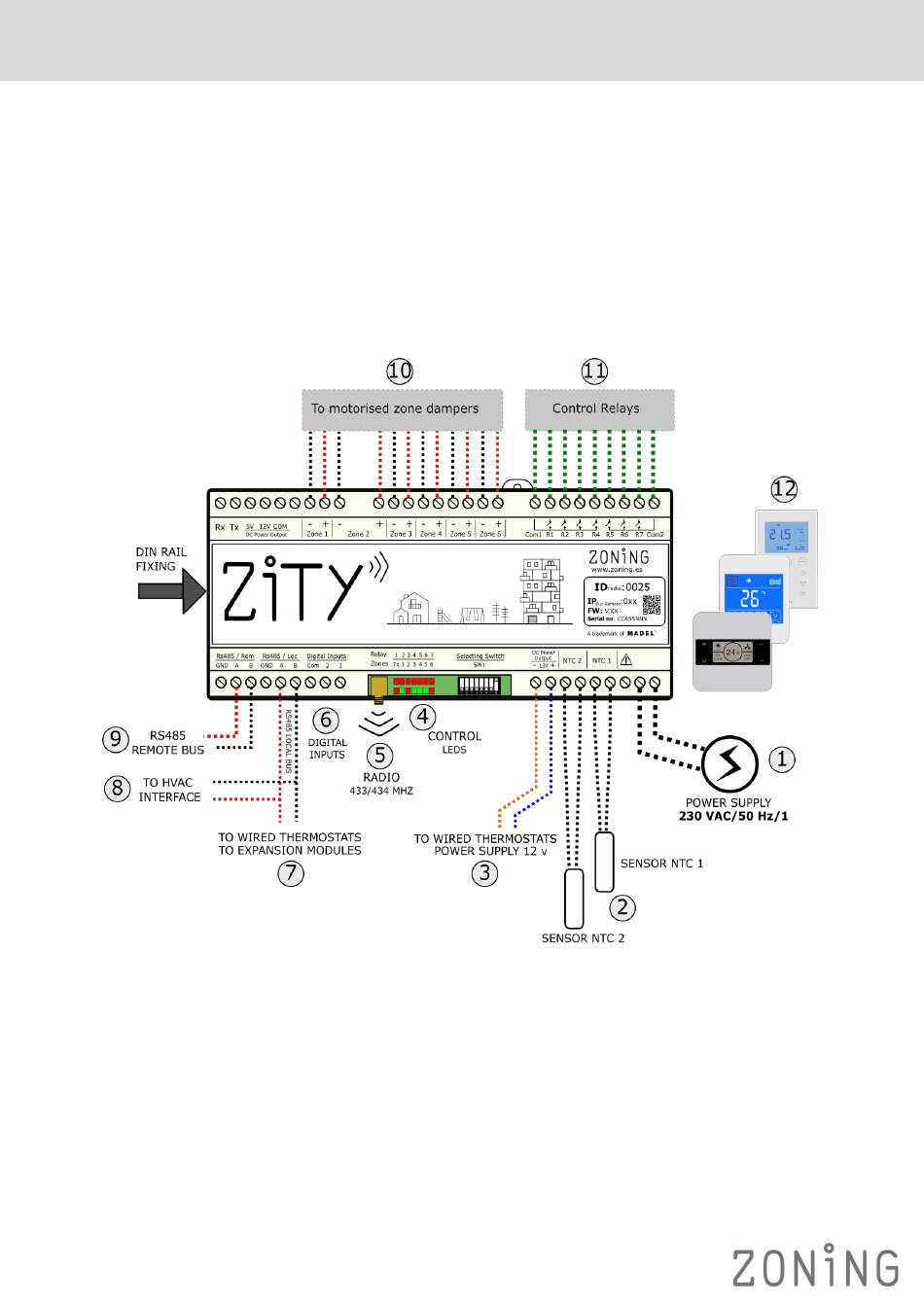

Fig.1 Connexion de l'ensemble des compolsants du SYSTÈME ZONING de la centrale de contrôle ZITY
4
Manuel d'Installation
Le montage mural peut se faire avec des vis (en soulevant les
pattes arrière du boîtier) ou à l'aide des chevilles de support de
type IK8.
Placez les thermostats dans un endroit significatif dans la pièce.
Positionner à une hauteur d'environ 1,5 m, en évitant les
sources de chaleur directes et les courants d'air indésirables.
Evitez de placer les thermostats à proximité de masses métal-
liques et d'éléments conducteurs.
6 Digital inputs, Entrées (0-5V)
7 Bus de communication local RS485 pour
thermostats filaires
8 Bus de communication local RS485 pour
passerelle de communication et module
d'extension de zones
9 Bus de communication remote RS485,
pour le module NETBOX ou BMS/GTC
protocole MODBUS RTU-SLAVE
V2.22
10 Sorties 24 Vcc pour contrôler les re-
gistres motorisés de chaque zone
(maximum 2 moteurs par zone). 24Vdc
(200mA)
11 Relais de contrôle du gainable (nous
consulter, selon type de dispositif). Cou-
rant maximum 6A.
12 Thermostats: filaire ou radio
