8 Configuration avancée SW1 centrale ZITY: Au moyen du commutateur SW1, la centrale ZITY
peut être configurée en fonction du type d'installation et de la fréquence de travail.
Le DIP 8 permet de positionner l'équipement en apprentissage lors de la mise en route de l'instal-
lation (voir chapitre correspondant).

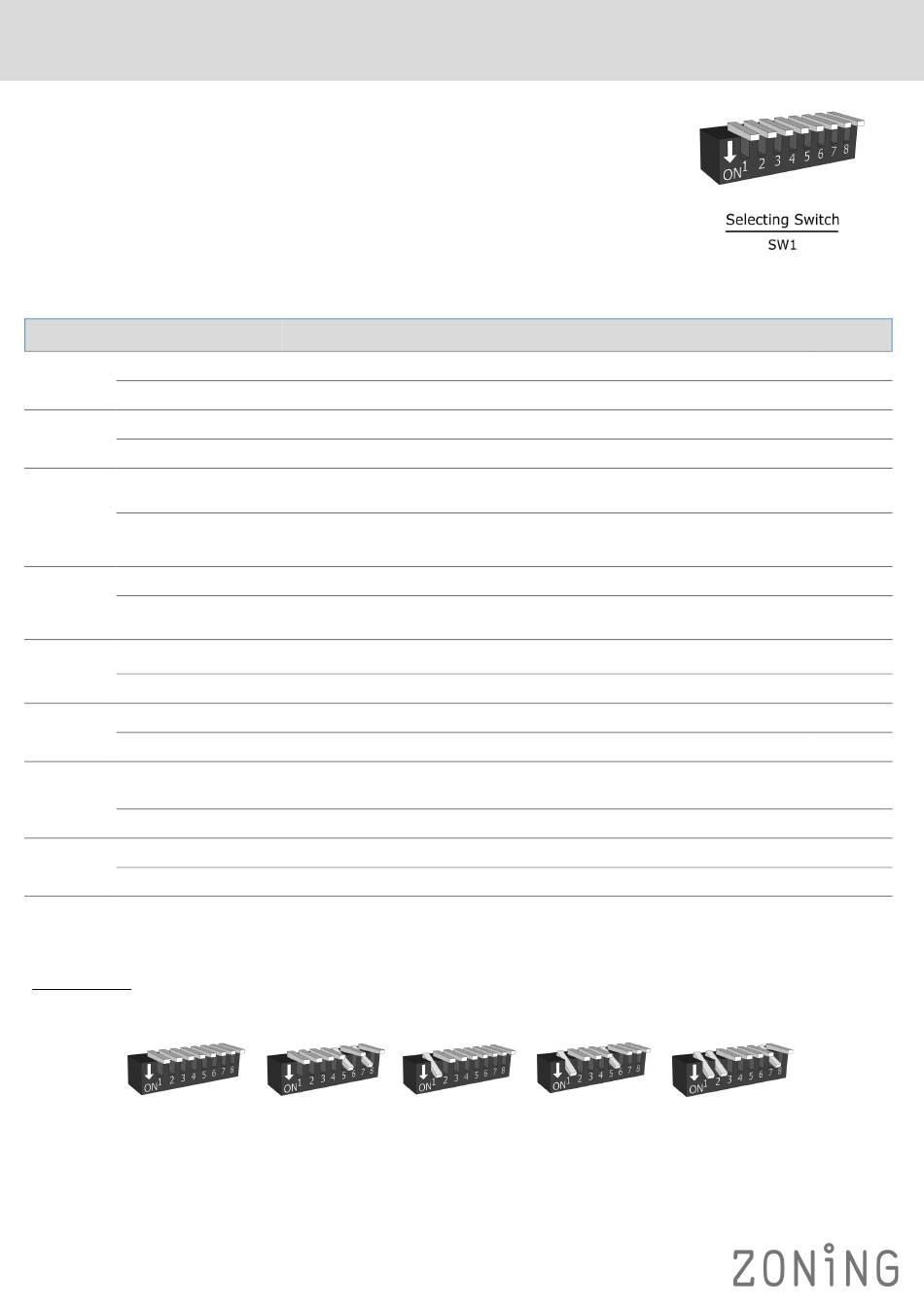

Switch SW1
ON
DIP1
OFF
ON
DIP2
OFF
ON
DIP3
OFF
ON
DIP4
OFF
ON
DIP5
OFF
ON
DIP6
OFF
ON
DIP7
OFF
ON
DIP8
OFF
Consulter les schémas de chaque type d'installation pour voir la combinaison des différents DIP.
Pour les connexions à distance avec BMS, installations combinées entre centrales Maître/Esclave, consulter notre service technique.
Www.zoning.es
Détente
directe
21
Manuel d'Installation
Gainable de production d'eau.
Gainable de production à détente Directe (DX) (option par défaut).
Equipement de production par chudière.
Gainable DX (Split ou VRV) ou Ventilo Convecteur (option par défaut).
Système centralisé. L'équipement obéit uniquement aux commandes venant du bus RS485/
Rem.
Système distribué L'équipement obéit à la dernière commande venant du bus RS485/Rem
ou des thermostats. Sans aucune priorité (option par défaut).
Fréquence de transmission radio 433 Mhz. Corresponds à la Fr00 des thermostats RADIO.
Fréquence de transmission radio 434 Mhz. Corresponds à la Fr01 des thermostats RADIO
(option par défaut).
Slave VRV pour installations à détente directe (requiert DIP 7 ON) / Installations à eau 4 T.
Master VRV pour installations à détente directe / Installations à eau 2 T (par défaut).
Configuration pour fonctionnement Eu.Bac (doit être aussi activé sur les thermostats).
Configuration pour fonctionnement standard (option par défaut).
Non combiné. Ayant un seul équipement de production AIR ou EAU. Pour installations
SLAVE VRV (requiert DIP 5 ON).
Combiné. Mélange d'équipements de production AIR & EAU (par défaut).
Gainable en mode TRAVAIL.
Gainable en mode APPRENTISSAGE. Pour la mise en service de l'installation.
VRF
Ventilo
SLAVE
convecteur
2 tubes
V2.22
Description
Ventilo con-
Chaudière
vecteur 4
tubes
