Configuration Du Système - Zoning ZITY Manuel D'installation Et Fonctionnement

2 Configuration du système
La configuration du système s'effectue en 2 étapes :
1 Régler les commutateurs du panneau de commande ZITY en fonction du
type de système.
2 Associer et configurer les thermostats avec la centrale
2.1 Configuration des commutateurs de l'unité de contrôle
Avec l'interrupteur SW1, la centrale ZITY est configurée en fonction du type
d'installation et de la fréquence de travail.
Le commutateur DIP 8 permet d'activer l'appareil en mode apprentissage
lors du démarrage du système (voir section correspondante).
CONFIGURATIONS TIPIQUES DU SW1:
Détente Directe
2.2 Configuration et connexion des passerelles
de communication (...BOX)
(détente directe / VRF uniquement) Les passerelles de
communication avec le gainable sont configurées par dé-
faut d'usine. Il suffit de vérifier les interrupteurs pour
régler les vitesses de ventilation de la machine et en cas
de non utilisation du thermostat de l'UI. Consulter le ma-
nuel de passerelles correspondant pour voir le détail des
différents cavaliers.
La passerelle se connecte au bus Rs485 / LOC en respec-
tant la polarité.
Pour la connexion entre la passerelle et les différentes
unités intérieures, consulter le manuel correspondant à
chacune d'entre elles.
2.3 Associer et configurer et thermostats
2.3.A Thermostats RADIO-RC avec ZITY-RC
Pour effectuer les étapes décrites, il est nécessaire d'accéder aux menus de configuration des thermostats ZEUS / ZOE-RC. Voir les sché-
mas de la page suivante :
Centrale de contrôle ZITY

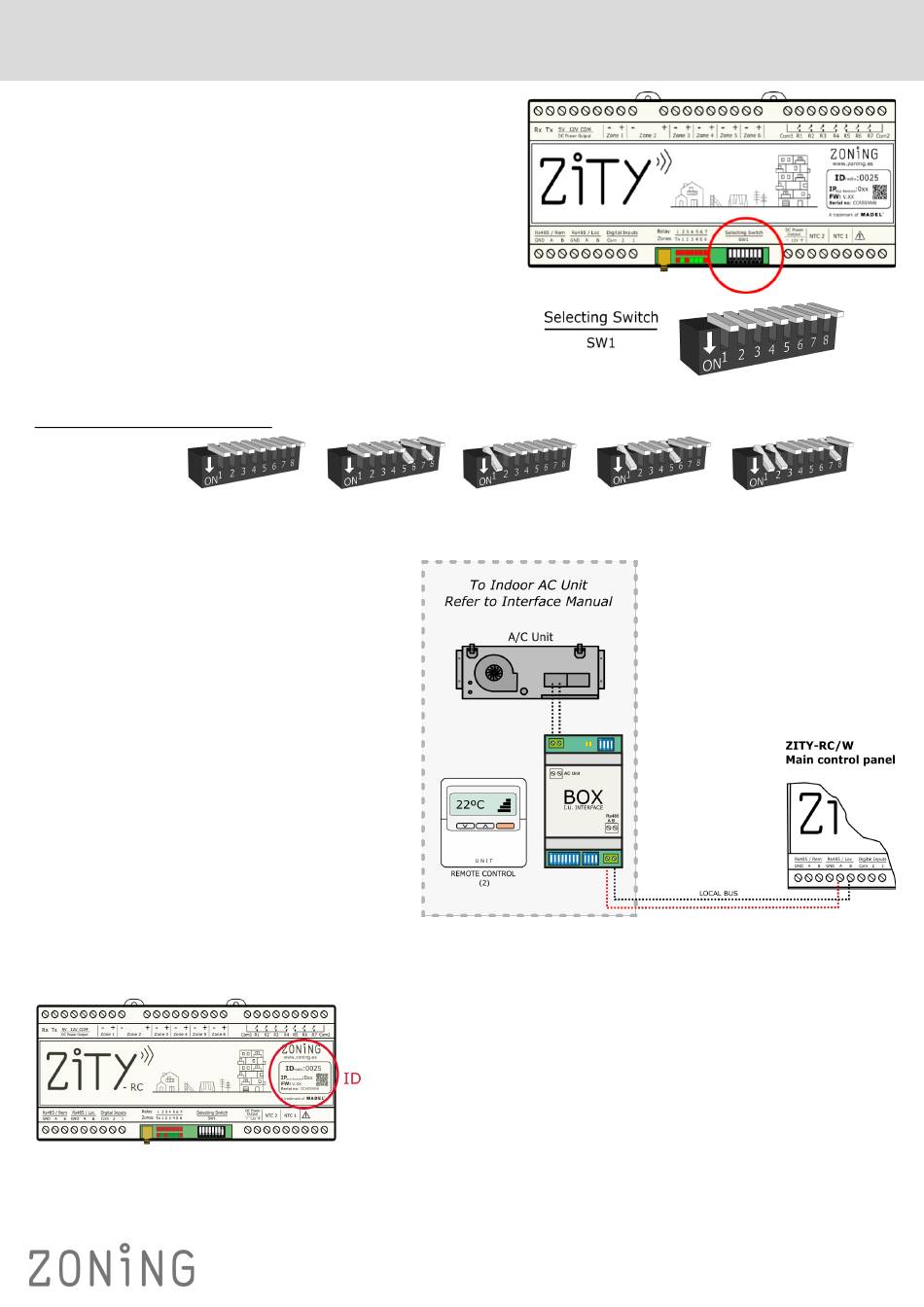

Fig. 23 SW1 pour configurer la ZITY
VRF
Esclave
Associer les thermostats à la centrale de contrôle ZITY, en suivant les étapes suivantes:
• Repérer l'identifiant radio (ID radio) sur l'étiquette de la centrale de contrôle
ZITY et associez-le à chaque thermostat.
• Attribuer à chaque thermostat de zone un numéro de zone (relatif à chaque re-
gistre motorisé connectée aux sorties 1 à 6 de la centrale ZITY).
• Régler le thermostat sur Maître ou Esclave. Dans chaque système, la présence
d'un seul thermostat maître est obligatoire (sauf dans les systèmes avec BMS ou
avec l'utilisation d'entrées numériques). En cas d'absence du Master ou de
présence de plusieurs Master, la centrale ZITY se mettra en erreur.
Ventilo-convecteur Ventilo-convecteur
2 tubes
V2.22
Système Radiant
4 tubes
11
