Sonde :
Il convient de protéger la sonde, bulbe et capillaire, de dégâts éventuels.
Une baisse de pression dans le système capillaire déclenche la mise en
marche du thermostat. La mesure correcte des températures n'est pas
garantie si la sonde est endommagée.
2. Montage et raccordement électrique
Enlever le couvercle et attacher le thermostat verticalement ou horizontale-
ment au moyen des quatre vis. Les trous prévus pour les vis sont espacés
de 80 mm et 160 mm.

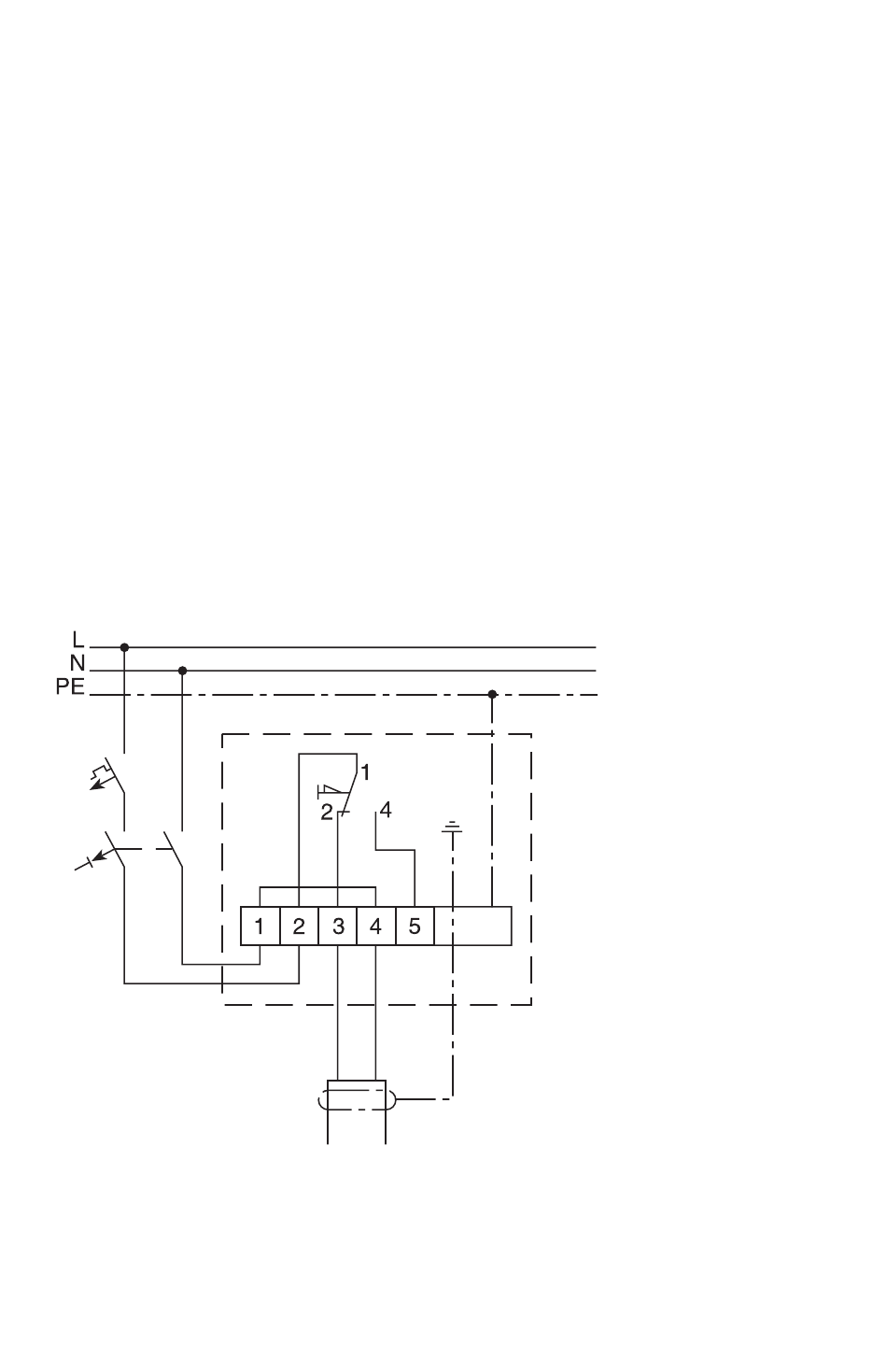

Lorsque la résistance chauffante est branchée directement sur le thermo-
stat, le raccordement électrique doit être conforme à la Figure 1.
L'alimentation du thermostat doit être protégée par un fusible (16A).
La borne 5 peut être utilisée comme signal « température atteinte ».
Figure 1
Max
C16 A
30mA
Système de traçage
Heating system
15
