Entretien - Reznor AB-2 Serie Manuel D'instructions

6. Entretien.

L'entretien de ces appareils doit être effectué une fois par an par un membre compétent du
personnel, afin d'en maintenir le fonctionnement efficace et sans danger. Dans des conditions
d'utilisation particulièrement poussiéreuses ou polluées, il pourra être nécessaire de procéder à un
entretien plus fréquent. Le constructeur propose un service d'entretien. Des renseignements peuvent
être fournis si nécessaire.
d'électricité

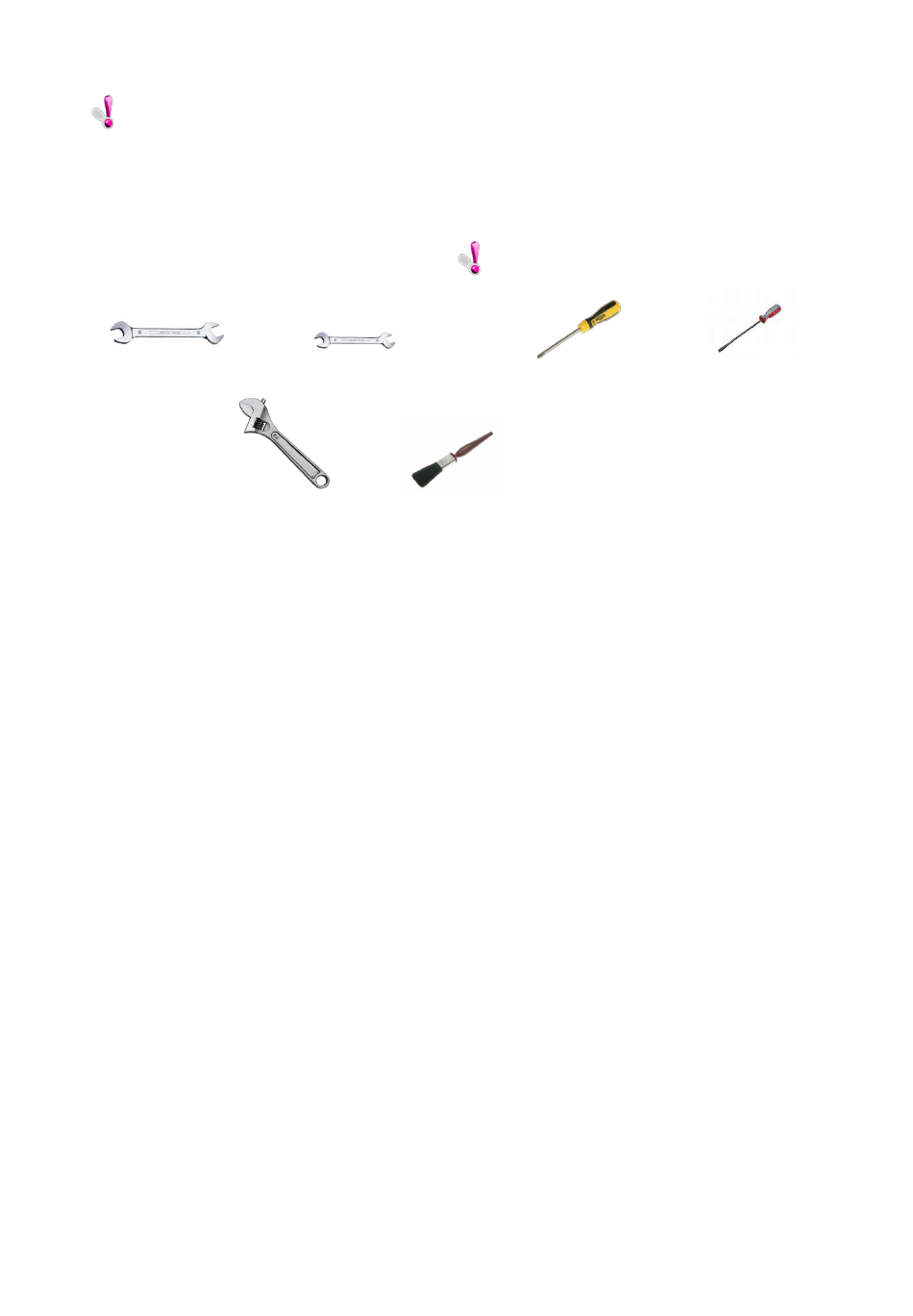

6.1 Outillage nécessaire.
L'emploi des outils et équipements suivants est
conseillé pour l'exécution des tâches spécifiées
dans le présent manuel.
Clé de 10mm
Clé à molette
6.2 L'ensemble du brûleur.
Il est possible d'accéder
composants du brûleur en enlevant les deux vis
de fixation de la porte comme illustré dans les
fig. 1 et 2 de la section 8. Enlever le couvercle
inférieur s'il n'y a pas assez de place pour at-
teindre les composants. Avant d'enlever les 4
vis en bas du couvercle il faut d'abord desserrer
les contacts électriques des 2 lampes et du
commutateur (voir fig. 3 et 4 de la section 8).
6.2.1 Collecteur/injecteurs.
Enlever le collecteur avec les injecteurs, de la
façon décrite dans la section 8. On doit
examiner le collecteur/les injecteurs pour relever
des traces de débris éventuelles, et les éliminer
si nécessaire en appliquant un jet d'air
comprimé dans le sens opposé au débit. On
peut remplacer les injecteurs individuels si
nécessaire.
6.2.2 Les brûleurs
On accède aux brûleurs en enlevant en premier
lieu le panneau de l'unité de contrôle Mainten-
anten on peut examiner les brûleurs et les net-
toyer à l'aide d'une brosse souple, ou en appli-
quant un jet d'air comprimé dans le sens opposé
au débit. . , On peut
individuels, si necessaire.
6.2.3 L'électrode d'allumage .
Enlever l'électrode d'allumage de la façon
décrite dans la section 8, et examiner. Si
l'électrode est en bon état, vérifier l'écartement,
qui doit être égal à 3,18mm ± 0,5 mm. Ajuster
l'écartement si nécessaire,
soigneusement la tige de mise à la terre, puis en
mesurant une nouvelle fois.
Avant toute intervention, prière de couper les fournitures de gaz et
Clé de 8mm
Brosse souple
aux principaux
remplacer les brûleurs
en repliant
12/28
Il est possible d'utiliser des outils
appropriés en alternative
Tournevis à
tête cruciforme
6.2.4 Le détecteur de flamme.
Enlever le détecteur de flamme de la façon décrite
dans la section 8, et examiner pour relever des
traces éventuelles d'érosion. Si nécessaire, nettoy-
er le détecteur avec un papier émeri de qualité fine
6.3 Ventilateur de tirage.
NOTA : avant d'enlever le ventilateur de tirage, il
est nécessaire d'enlever la première section du
conduit d'évacuation après l'avoir détachée de
l'adaptateur ventilateur / conduit d'évacuation .
Débrancher et enlever le ventilateur de tirage de la
façon décrite dans la section 8. Éliminer la
poussière ou d'éventuels dépôts à l'aide d'une
brosse souple, en faisant particulièrement attention
au rotor. En outre, éliminer également la poussière
ou les dépôts situés
recouvrant le rotor secondaire (de refroidissement),
et l'ouverture à maille métallique dans le couvercle
du moteur. Vérifier que le rotor tourne librement et
l'absence de jeu dans les roulements.
6.4 Les tubes émetteurs.
6.4.1 Externes.
Éliminer à l'aide d'une brosse la poussière
présente sur l'extérieur des tubes émetteurs, après
avoir enlevé au préalable les dix vis de retenue de
la grille métallique d'entrée d'air, de la façon
illustrée dans la fig. 1 au verso.
6.4.2 Internes.
Pour pouvoir accéder, enlever en premier lieu les
cinq vis de fixation du couvercle de regard, de la
façon illustrée dans la fig. 2 .
Petit tournevis
à tête plate
sur le protège-doigts
