A M 2 4 B A S I C ® / A M 2 4 B A S I C X L ®
2. Instrucciones de uso
Programação / Mode d'emploi / Instructions for use
1

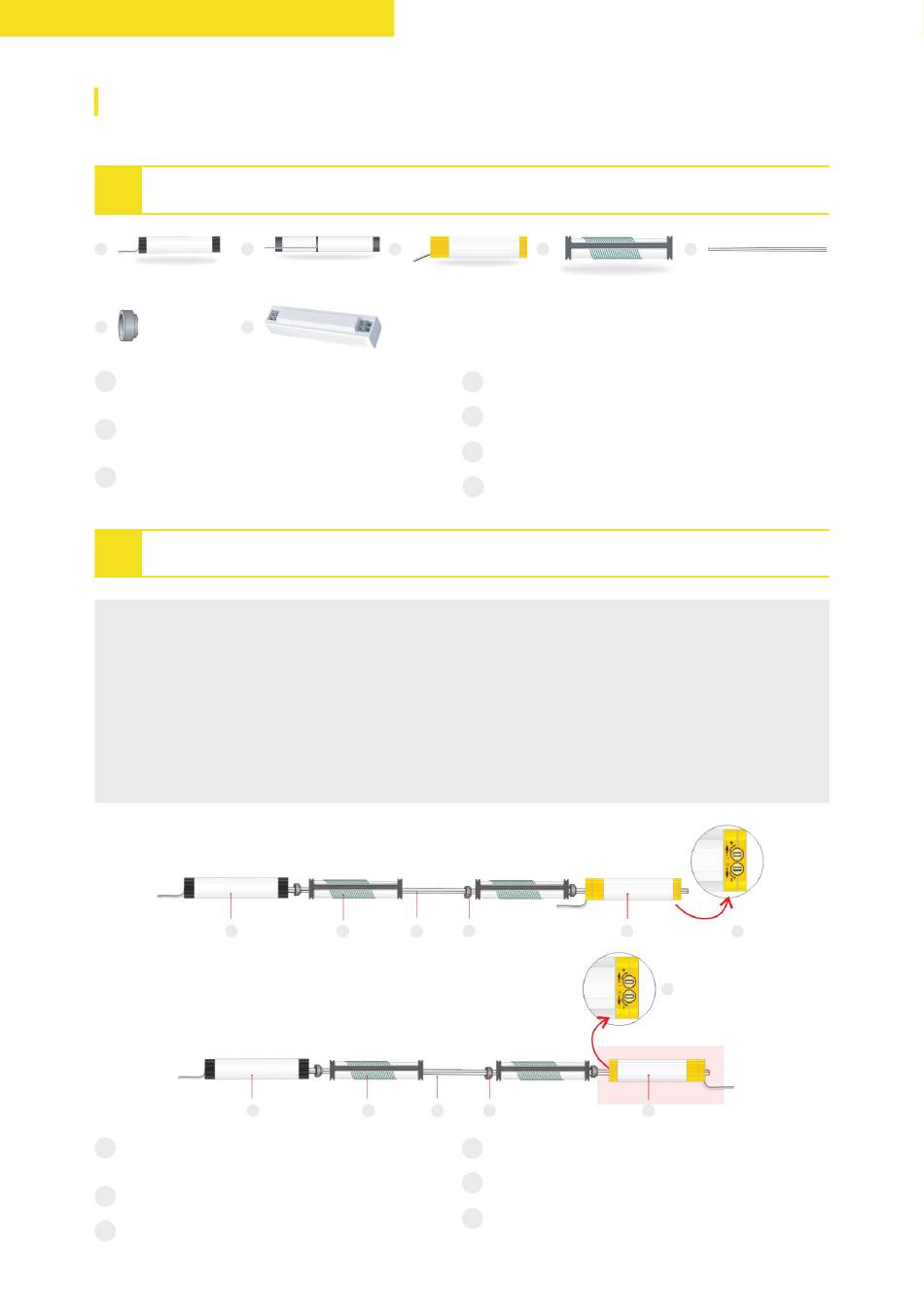

Componentes de la motorización
Componentes do motor / Composants du moteur / Motorisation components
1 1
1 6
Motor simple transmisión.
1
Motor de transmissão simples. / Moteur de transmission simple. / Single
transmission motor.
Motor doble transmisión.
2
Motor de transmissão dupla. / Moteur à double transmission. / Double
transmission motor.
Final de carrera.
3
Interruptor de limite. / Fin de course. / Limit switch.
2
Instalación de componentes
Instalação de componentes / Installation des composants / Component Installation
Instalación motor simple transmisión.
Instalação de motor de transmissão simples. / Installation du moteur à transmission simple. / Single transmission motor installation.
1
Colocar el motor y el final de carrera en los extremos del perfil.
Coloque o motor e o Interruptor de limite nas extremidades do perfil. / Placer le moteur et la fin de course aux extrémités du profilé. / Place the
motor and the limit switch at the ends of the profile.
2
El cable del final de carrera debe llevar la misma dirección que el cable de motor.
O cabo do Interruptor de limite deve conduzir na mesma direção que o cabo do motor. / Le câble de fin de course doit aller dans le même sens que
le câble du moteur. / The limit switch cable must have the same direction as the motor cable.
3
Los ajustadores deben colocarse hacia abajo y en el extremo del perfil.
Os ajustadores devem ser posicionados para baixo e no final do perfil. / Les régleurs doivent être positionnés vers le bas et à l'extrémité du profilé. /
The adjusters must be placed downwards and at the end of the profile.
Instalación correcta
Instalação correta / Installation correcte / Correct installation
Instalación incorrecta
Instalação incorreta / Installation incorrecte / Incorrect installation
Motor simple transmisión.
1
Motor de transmissão simples. / Moteur à transmission simple. / Single
transmission motor.
Enrollador.
2
Enrolador. / Enrouleur. / Roller.
Varilla.
3
Vareta de medição. / Varilla. / Rod.
2 2
3 3
2 7
1 1
2 2
1 1
2 2
4 4
Enrollador.
4
Enrolador. / Enrouleur. / Winder.
Varilla.
5
Vareta de medição. / Varilla. / Dipstick.
Anillo de fijación.
6
Anel de fixação. / Anneau de fixation. / Fixing ring.
Alimentador.
7
Alimentador. / Alimentateur. / Feeder.
4 4
3 3
3 3
4 4
Anillo de fijación.
4
Anel de fixação. / Anillo de fijación. / Locking ring.
Final de carrera.
5
Interruptor de limite. / Fin de course. / Limit switch.
Ajustadores.
6
Ajustadores. / Ajusteurs. / Adjusters.
5 5
5 5
1 6
1 6
5 5
