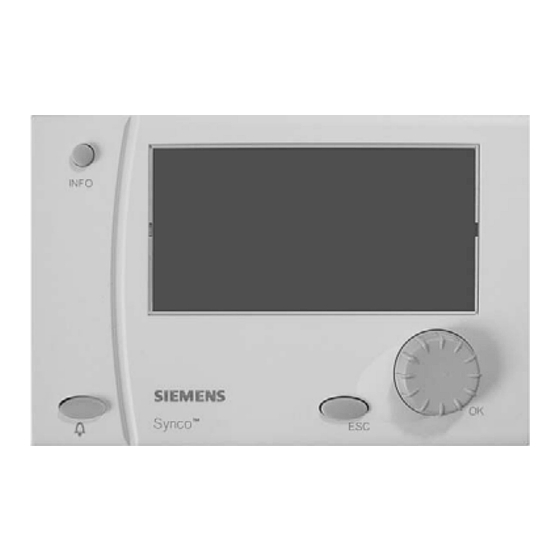

Siemens Synco 700 RMB795 Manuel D'utilisation

Siemens Synco 700 RMB795 Manuel D'utilisation

Masquer les pouces Voir aussi pour Synco 700 RMB795:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Bedienungsanleitung
de
Manuel d'utilisation
fr
Istruzioni operative
it
Instrucciones de Manejo
es
Le istruzioni nella lingua non utilizzata possono essere rimosse
Siemens Building Technologies / HVAC Products
Nicht
benötigte Sprachen können abgetrennt werden
Langues non-utilisée peuvent être détachées
Se pueden quitar los idiomas no requeridos
Steuerzentrale RMB795
Centrale de commande RMB795
Unità concentratore RMB795
Unidad de control central RMB795
CE1B3121x1
74 319 0461 0
7
4
3
1
9
0
Synco™ 700
74 319 0461 0 a
B3121x1
4
6
1
0
15.04.2005
