Entraînement à angle d'engrenage à denture droite de tambour-engreneur, série 1 —
Niveaux d'huile

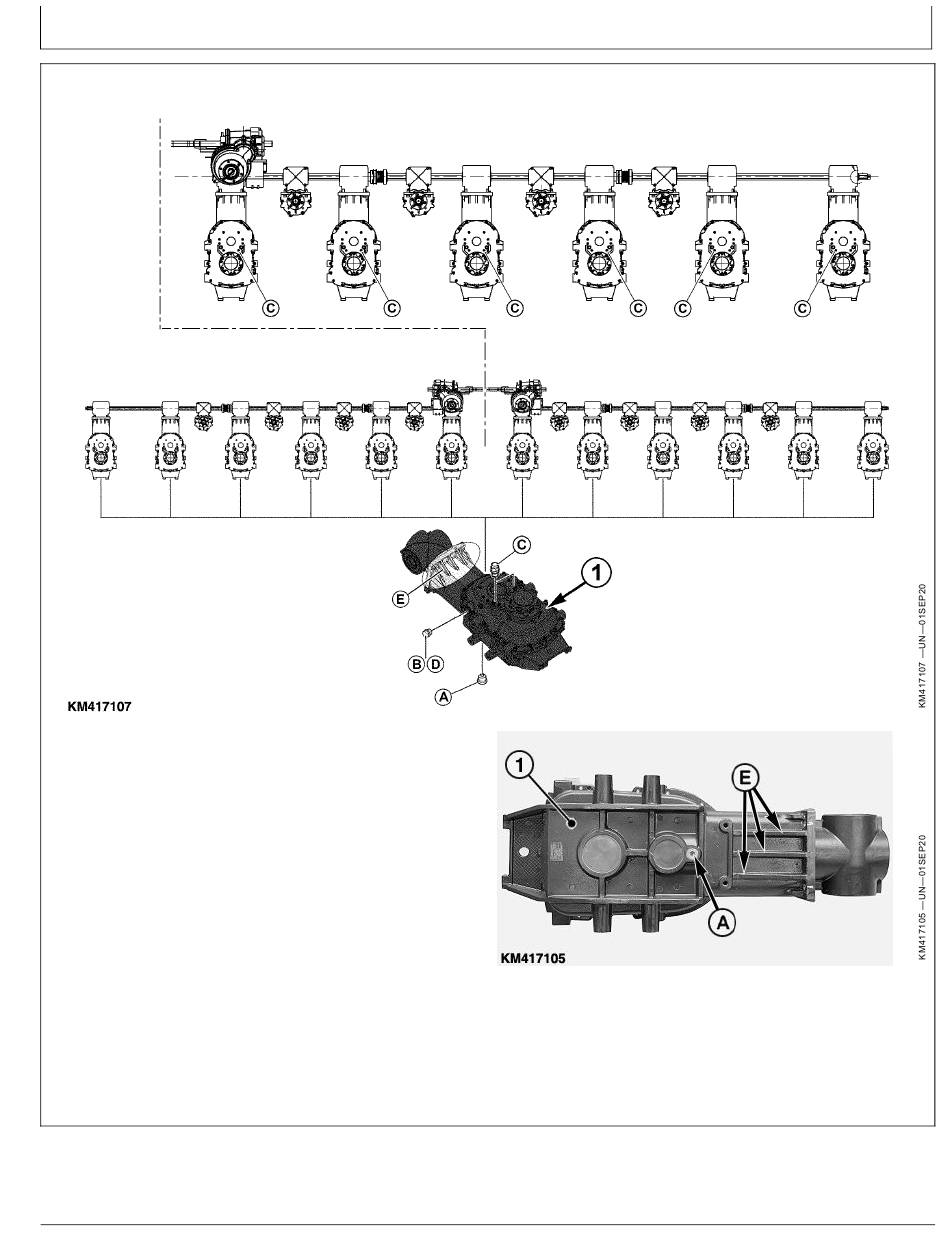

Le nombre d'entraînements à angle d'engrenage à
denture droite de tambour-engreneur (1) est de douze sur
les unités de récoltes rotatives 390
plus
de récoltes rotatives 375
plus
rotatives 360
et six sur les unités de récolte rotatives
plus
345
.
IMPORTANT: S'assurer que les reniflards (C)
sont toujours montés comme indiqué sur
l'illustration. Cela permet d'éviter des
fuites d'huile lorsque l'unité de récolte
rotative est repliée.
A—Bouchon de vidange d'huile
B—Bouchon de remplissage
d'huile
C—Reniflard
Lubrification et entretiens périodiques
plus
, dix sur les unités
, huit sur les unités de récoltes
D—Bouchon de contrôle du
niveau d'huile
E—Nervures de renfort
1— Entraînement à
angle d'engrenage
à denture droite de
tambour-engreneur - 8,5 l
(2.25 US gal)
Renvoi d'angle d'engrenage à denture droite, série 1
Suite, voir page suivante
50-6
KM00321,0000B07 -28-05OCT20-1/2
101620
PN=105
