Schützsicherheitskombination
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts
muss diese Anleitung gelesen und verstanden werden.
GEFAHR
!
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei
schalten.
VORSICHT
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten
gewährleistet!
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte
in Schaltschränke mit ausreichender Schutzart eingebaut werden.
Anwendungsbereiche
Die Schützsicherheitskombinationen werden in NOT-AUS-Schaltungen und in Schaltungen
zur Überwachung von Schutzeinrichtungen, z. B. Schutzgittern, verwendet. Der Anwender
muss eine Bewertung des Gesamtsystems durchführen.
Funktionsbeschreibung und Anschlusshinweise
Bei Geräten, deren Netzspannung gleich der Steuerspannung ist, ist unbedingt die
DIN EN / IEC 60204-1, Punkt 9.1.1 zu beachten!
Die interne Steuerung der Schützsicherheitskombination ist nach DIN EN / IEC 60204-1,
Absatz 9.4.2.2 ausgeführt, so dass bei einem Fehler im Hilfsschütz die Funktion des Si-
cherheitsstromkreises erhalten bleibt. Die Versorgungsspannung muss den Anforderungen
der DIN EN / IEC 60204-1 entsprechen (der Anschluss "A2" muss an die mit dem Schutz-
leitersystem verbundene Seite des Steuerstromkreises angeschlossen werden). Bei jedem
EIN- und AUS-Zyklus der zu schaltenden Maschine werden die Schaltglieder der Hilfs-
schütze auf korrektes Öffnen und Schließen überprüft. Dies geschieht z.B. durch:
- Ab- und Zuschalten der Steuerspannung durch den Hauptschalter
- Betätigen und Entriegeln der NOT-AUS-Einrichtung
- Öffnen und Schließen des Schutzgitters.
Geräteschaltpläne und Anschlussbeispiele 3TK2805 siehe Bild IV:
a Innenschaltbild (DC-Ausführung)
b NOT-AUS-Schaltung (2kanalig redundant mit Masse- und Querschlusserkennung)
c Schutztür-Schaltung (2kanalig redundant mit Masse- und Querschlusserkennung)
d NOT-AUS-Schaltung mit einem Zusatzbaustein 3TK29...
(2kanalig redundant mit Masse- und Querschlusserkennung)
e Schutztür-Schaltung mit einem Zusatzbaustein 3TK29...
(2kanalig redundant mit Masse- und Querschlusserkennung)
Die BG hat die Außenbeschaltungen (Bild IVb, IVc, IVd, IVe) geprüft. Sie ermöglichen die
bestimmungsgemäße Funktion der Schützsicherheitskombination. Von der BG wurde be-
stätigt, dass mit Hilfe der Schützsicherheitskombination 3TK2805 - vorausgesetzt ist die
korrekte Außenbeschaltung - der Performance Level e gemäß DIN EN ISO 13849-1 bzw.
SIL 3 nach DIN EN / IEC 62061 realisiert werden kann.
Diese Anschlussbeispiele gelten auch für 3TK2806-Anwendungen.
Geräteschaltpläne und Anschlussbeispiele 3TK2806 siehe Bild V:
a Innenschaltbild (DC-Ausführung)
b Schutztür-Schaltung mit einer Schutztür (2-kanalig redundant mit Masse-und Quer-
schlusserkennung und automatischem Anlauf)
c Schutztür-Schaltung mit einer Schutztür (2-kanalig redundant mit
Masseschlusserkennung und automatischem Anlauf).
Automatischer Anlauf ist lt. DIN EN / IEC 60204-1 erlaubt, wenn dadurch kein gefährlicher
Zustand entstehen kann.
Hinweis: Eine 1-kanalige Ansteuerung der Schützsicherheitskombination ist realisierbar,
indem man den Anschluss X6 direkt mit "A2" verbindet und die NOT-AUS-Einrichtung
zwischen den Anschluss X1 und den verbundenen Anschlüssen X3; X5 schaltet.
Die außen liegende Ansteuerung ist beispielhaft, sie muss durch eine Risikobewertung
durch den Anwender festgelegt werden.
Weitere Applikationen auf Anfrage.
Montage
Maßbilder siehe Bild I (Maße in mm).
Seitlicher Mindestabstand zu geerdeten Teilen: 3 mm (siehe Bild IIa).
Anschluss siehe Bild IIb.
GWA 4NEB 505 0669-60 DS 01
Bestell-Nr.: 3ZX1012-0TK28-5AA1
Bei der Montage Schützsicherheitskombination abdecken, wenn Fremdkörper (z. B.
Bohrspäne) auf die Geräte gelangen können. Bei Verschmutzungsgefahr, starkem
Staubanfall oder aggressiver Atmosphäre Schützsicherheitskombination in
Gehäuse einbauen.
Reinigung: Staubablagerungen entfernen (absaugen!)
Zulässige Gebrauchslage: beliebig.

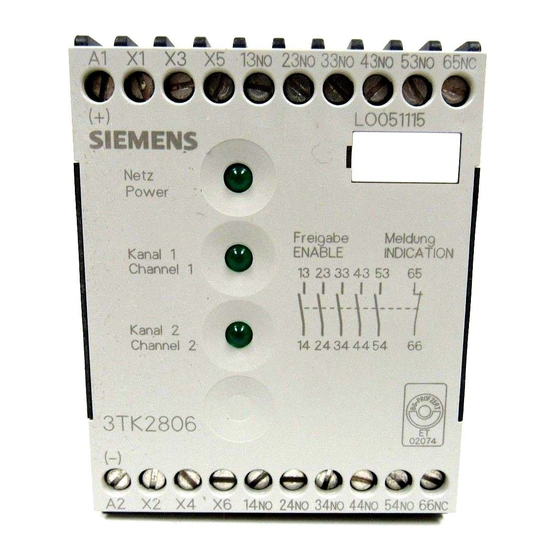

"NETZ" zeigt an, dass das Gerät an Spannung liegt.
"KANAL 1" und "KANAL 2" leuchten, wenn der EIN-Taster betätigt wurde und die Kontakte
des NOT-AUS-Tasters bzw. der Positionsschalter geschlossen sind.
Technische Daten
zulässige Umgebungstemperatur T :
U
- Betrieb
- Lagerung
Schutzart
Luft- und Kriechstrecken: 4 kV/ 3
(Steuerstromkreis: 1,5 kV/ 3)
Bemessungssteuerspeisespannung
Bemessungsisolationsspannung
(für Steuerstromkreis
Bemessungsstoßspannungsfestigkeit
(für Steuerstromkreis
Bild IIIa:
Bild IIIb:
Gebrauchskategorie Bemessungs-
nach
betriebs-
DIN EN / IEC 60947-5-1
spannung
U
e
AC-1/ AC-12
AC-15 24 V
230 V
400 V
DC-13 24 V
230 V
AC-3 230 V
400 V
Dauerstrom I
th
Schaltvermögen bei:
ϕ
AC 230 V
cos = 0,7 ... 1
ohmisch DC 24 V
Kurzschlussschutz
Sicherungseinsätze NH, NEOZED und DIAZED
Schweißfreie Absicherung bei
für Freigabekreis Betriebsklasse
und Meldekreis Betriebsklasse
oder SITOP select Diagnosemodul
(Bestell-Nr.: 6EP1961-2BA00)
für Freigabekreis und Meldekreis Bitte beachten Sie unbedingt die zugehörige
Benutzerinformation!
(Bestell-Nr.: C98130-A7524-A1-05-7419)
Absicherung der Sicherheitskombination:
- G-Sicherung flink/träg
- Sicherungsautomat Typ A, B, C
- Schutzschalterklemmen
Typ 8WA1011
Halten Sie die vorgeschriebene Absicherung unbedingt ein, nur so ist ein si-
cheres Abschalten im Fehlerfall gewährleistet.
Weitere Daten und Bestell-Nr. für Zubehör siehe Katalog.
3TK2805
3TK2806
DIN EN / IEC 60439-1
Deutsch
-25 ... +55 °C
-55 ... +80 °C
IP20
24 V AC/DC; 110 V AC; 230 V AC
U = 400 V
i
U = 250 V)
i
U = 4 kV
imp
U = 1,5 kV)
imp
Sicherheitsdaten
Applikationsdaten
Bemessungsbetriebsstrom
I 40 °C (I 55 °C)
e e
6 A 6 A
4 A (4 A)
4 A (4 A)
3 A (3 A)
6 A (6 A)
0,5 A (0,5 A)
Bemessungsleistung
0,55 kW 0,55 kW
1,1 kW 1,1 kW
10 A (8 A)
10 A (8 A)
10 A (8 A)
Σ Σ
max. 30 A ( max. 24 A)
≥
I 1 kA
K
gL(gG) 6 A / flink 10 A
gL(gG) 6 A / flink 6 A
6 A
6 A
6 A
