Montage Suspendu; Paramètres De Contrôle Des Fonctionnalités Par Défaut Du Luminaire Vdo; Nettoyage De La Lentille - CREE LIGHTING ZR Serie Instructions D'installation

2
Chambre de
4 câblage CA
6

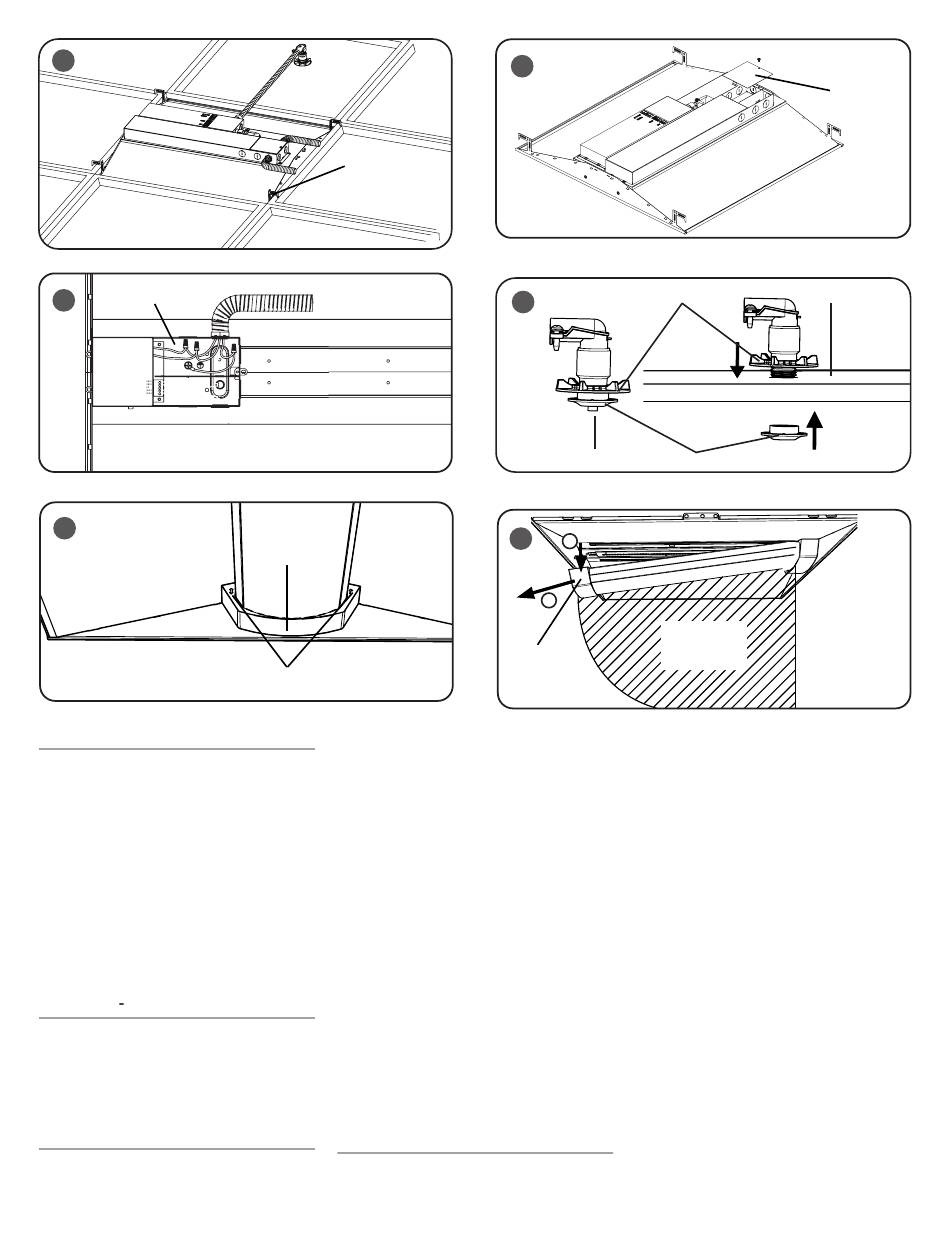

MONTAGE SUSPENDU

ÉTAPE 1 :
Fixez les câbles fournis par le client aux (4)
pinces du plafond en T situées dans les coins du
boîtier. Voir Figure 1.
REMARQUE : Le trou dans chaque pince doit être
utilisé pour fixer le câble.
ÉTAPE 2 :
Fixez les câbles sur la surface de montage à
l'aide du matériel fourni par le client. Assurez-
vous que la surface de montage peut supporter
le luminaire.
PARAMÈTRES DE CONTRÔLE DES
FONCTIONNALITÉS PAR DÉFAUT DU
LUMINAIRE VDO
• Niveau auto activé : Varie en fonction du
niveau de lumière ambiante lorsqu'une
présence est détectée (p. ex., 100 % pour une
pièce sombre, 10 % pour une pièce claire).
• Période de coupure : 15 minutes
CÂBLAGE
ÉTAPE 1 :
Retirez la vis du couvercle de la boîte de jonction
et acheminez l'alimentation électrique de la
2 sur 4
Pinces du
plafond en T pliées
vers le haut, tournées
vers l'extérieur et
engagées dans la
grille
Capuchon
d'extrémité
Marques de flèches
boîte de jonction par l'une des débouchures. Voir
Figures 3 et 4.
ÉTAPE 2 :
Raccordez le luminaire selon la section
« Raccordements électriques » et enfoncez
tous les fils dans la boîte de jonction. Remettez
en place le couvercle de la boîte de jonction qui
a été retiré à l'Étape 1. Assurez-vous que les fils
n'ont pas été pincés.
ÉTAPE 3 :
Installez l'ensemble interrupteur d'essai au plafond
en perçant un trou de 2,5 cm (1 po) dans le plafond.
ÉTAPE 4 :
Dévissez la petite rondelle décorative et passez
l'ensemble interrupteur d'essai à travers le
plafond. Voir Figure 5.
ÉTAPE 5 :
Fixez l'ensemble interrupteur d'essai en
revissant la petite rondelle décorative enlevée
à l'étape 5 sur l'ensemble interrupteur d'essai.
Serrez le grande rondelle décorative au-dessus
du plafond jusqu'à ce qu'elle soit fermement
serrée contre le plafond. Voir Figure 5.

NETTOYAGE DE LA LENTILLE

ÉTAPE 1 :
Repérez le capuchon d'extrémité amovible
comportant les marques de flèches. Voir Figure 6.
3
5
Grande rondelle décorative
Interrupteur d'essai
Petite rondelle décorative
7
1
2
NE PAS pivoter la
lentille dans cette
Capuchon
d'extrémité marqué
d'une flèche
ÉTAPE 2 :
Saisissez la partie de la lentille proche du
capuchon d'extrémité et tirez doucement vers
le bas la lentille et le capuchon d'extrémité
jusqu'à ce que le capuchon d'extrémité libère
le luminaire (environ 76 à 102 mm (3 à 4 po) par
rapport à la position initiale). Voir Figure 7.
ÉTAPE 3 :
Dégagez l'autre extrémité de la lentille du
capuchon d'extrémité opposé en tirant sur la
lentille pour l'éloigner du capuchon d'extrémité.
Voir Figure 7. Une fois la lentille retirée,
procédez au nettoyage.
ÉTAPE 4 :
Une fois le nettoyage terminé, remettez la
lentille dans l'embout fixe. Poussez le capuchon
d'extrémité amovible vers le haut dans le
boîtier et, par un léger mouvement de bascule,
engagez le capuchon d'extrémité dans la pince
de retenue. Vérifiez qu'il n'y a pas d'espace
visible entre le capuchon d'extrémité amovible et
le panneau d'extrémité. Si nécessaire, poussez
l'embout contre le panneau d'extrémité pour
éliminer les espaces.
Vérifiez qu'il n'y a pas d'espace visible entre la
lentille et le luminaire. Si nécessaire, poussez la
lentille vers le haut à l'endroit de l'espace pour
sceller la mousse magnétique au luminaire. Voir
Figure 8 page suivante.
Couvercle de la
boîte de jonction
Plafond
zone
LPN00678X0008A0_B
