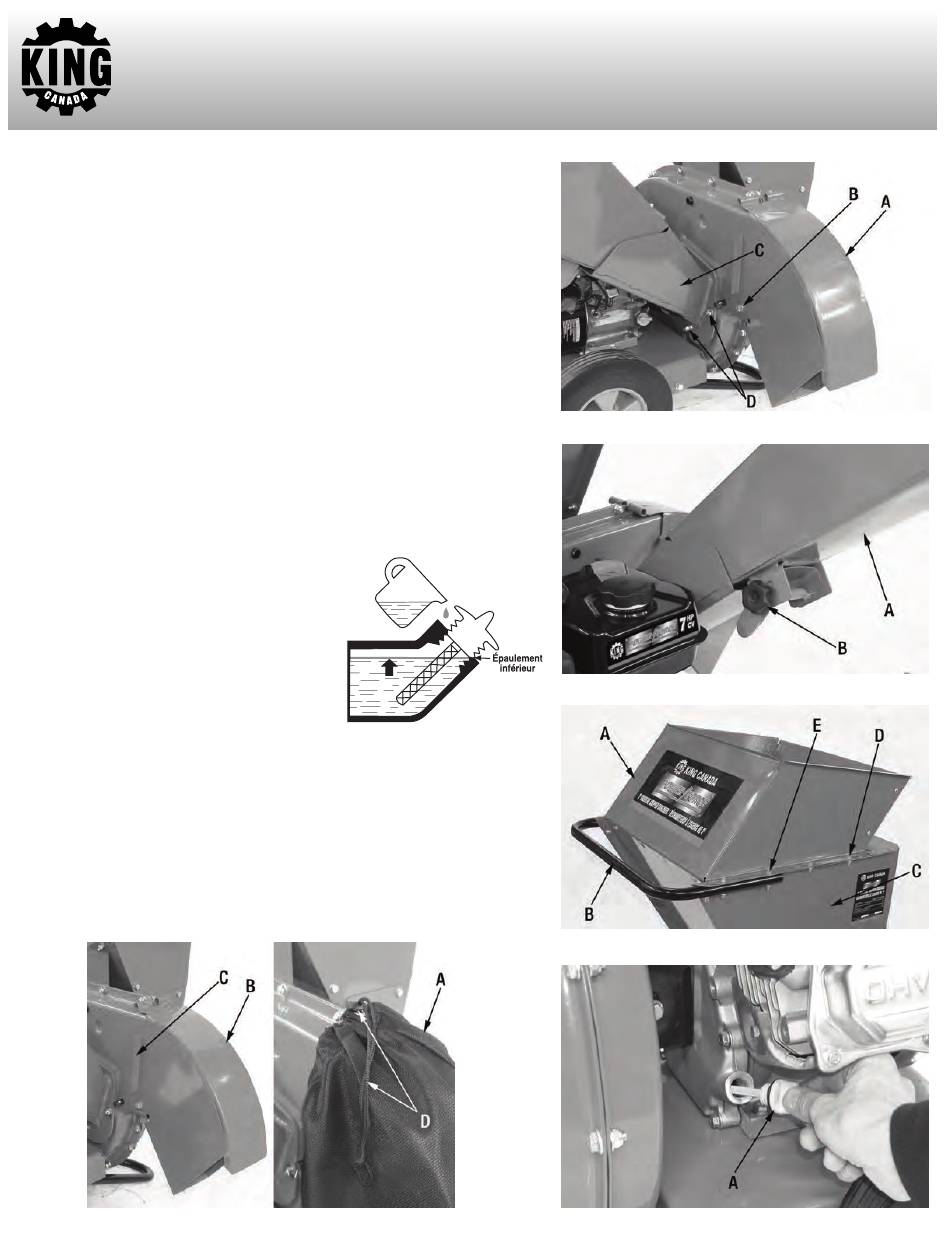

MONTAGe
Déflecteur de chute
1. Installez le déflecteur de chute (A) Fig.1 au boîtier de la turbine en utlisant 2
boulons hexagonal et rondelles (B).
Chute de broyage
1. Installez la base de la chute de broyage (C) Fig.1 au boîtier de la turbine en utilisant
3 rondelles et écrous hexagonals avec nylon (D).
2. Pivotez la chute de broyage (A) Fig.2 vers l'avant et fixez-la dans la position
"d'operation" en utilisant le bouton de verrouillage (B). Serrez le bouton de
verrouillage.
Chute de déchiqueteuse supérieure et poignée
1. Installez la chute de déchiqueteuse supérieure (A) Fig.2A et la poignée (B) à la
chute de déchiqueteuse (C) en utilisant des boulons hexagonals, rondelles et
écrous hexagonals avec nylon (D et E).
Installation du sac de collection
Il n'est pas recommandé de faire fonctionner la déchiqueteuse sans le sac de
collection (A) Fig.3 installé sur le déflecteur de chute (B). Pour installer le sac de
collection;
1. Placez l'ouverture du sac de collection (A) par dessus le déflecteur de chute (B)
et sur les tabs métalliques (C) afin qu'elles soient recouvertes.
2. Tirez sur le cordon de serrage (D) jusqu'à ce que le sac de collection soit serré
autour de l'ouverture du déflecteur de chute.
DIReCTIVeS à SUIVRe AVANT l'UTIlISATION
NIVeAU D'hUIle DU MOTeUR
AVeRTISSeMeNT! Ce moteur a été expédié de
l'usine sans huile ou très peu d'huile dans le
carter. le fait de faire fonctionner le moteur sans
huile peut l'endommager. Capacité d'huile: 0.6
litres.
Vérifiez le niveau d'huile du moteur avant chaque
démarrage, assurez-vous que le moteur est posé
sur une surface à niveau. Pour vérifier le niveau d'huile;
1. Dévissez le jauge à niveau d'huile (A) Fig.4 dans le sens anti-horaire et nettoyez-
le avec un chiffon propre.
2. Réinserez le jauge à niveau d'huile à fond, retirez-le de nouveau et vérifiez le niveau
d'huile.
3. Si le niveau d'huile attient seulement la mi-chemin du jauge ou moin, il est
nécessaire de replir le carter (dans le même trou que le jauge à niveau d'huile)
avec de l'huile SAE 10W30 jusqu'à ce que le niveau d'huile atteint le 3/4 du jauge
tel que montré dans l'illustration ci-dessus.
4. Réinserez le jauge à niveau d'huile à fond, fixez-le en le serrant dans le sens
horaire.
MONTAGe eT DIReCTIVeS à SUIVRe
AVANT l'UTIlISATION
Figure 3
Figure 1
Figure 2
Figure 2A
Figure 4
