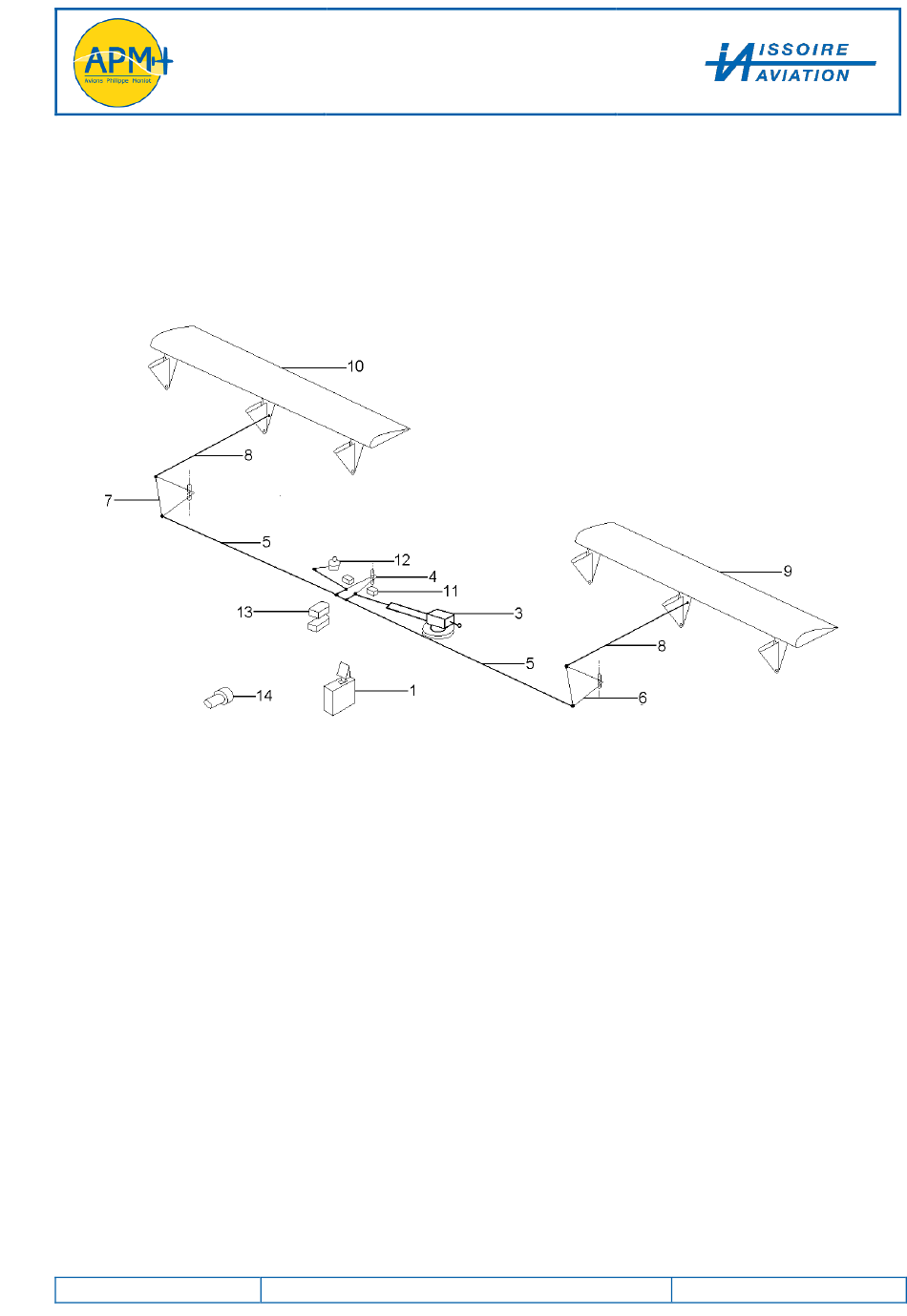

7.25.4. Volets de courbure

1 Boitier de commande
Indicateur de position
3 Vérin électrique
4 Renvoi central
5 Bielle (2)
ISSOIRE AVIATION
MANUEL DE VOL
APM 41 SIMBA
6 Renvoi Gauche
7 Renvoi Droit
8 Bielle (2)
9 Volet de courbure Gauche 14
10 Volet de courbure Droit
Ed. 0 Rev. 0 de Juillet 2019
11 Fin de course (2)
12 Recopie de position
13 Relais de commande (2)
Disjoncteur
SECTION 7 : Page 27 / 40
