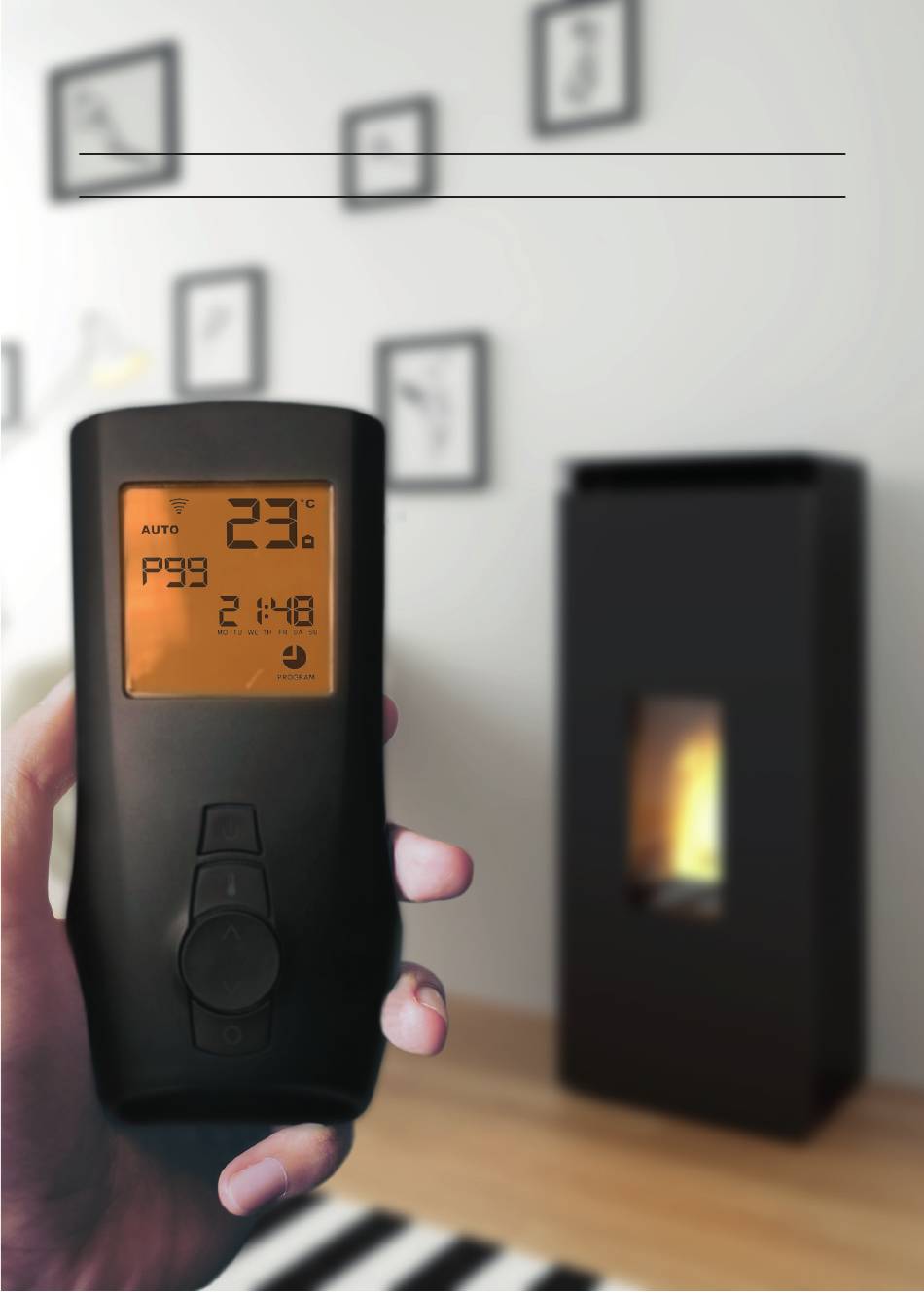

- Page 1 MANUEL D’UTILISATION T E L E C O M M A N D E T H E R M O S T A T I Q U E VERSION 3.1.2021...
- Page 2 RECEPTEUR DE LA TELECOMMANDE ALIMENTATION ELECTRIQUE Tension d’alimentation 18V DC Consommation électrique max 0,5 VA SPECIFICATIONS ENVIRONNEMENTALES Tranche de températures opérationnelles 0°C à +50°C Température de stockage -10°C à +60°C Degré d’humidité relative max (non-condensation) 95% SPECIFICATIONS MECANIQUES Dimensions de la carte (LxPxH) (52 x 105 x 30) mm Cette notice est consultable sur le site internet...
-
Page 3: Table Des Matières
Sommaire CHAPITRE 1 / RECEPTEUR DE LA TELECOMMANDE (PANNEAU DE SECOURS) 1.1 INTRODUCTION 1.2 FONCTIONNEMENT DU RECEPTEUR DE LA TELECOMMANDE CHAPITRE 2 / TELECOMMANDE LCD 2.1 INTRODUCTION 2.2 ECRAN DE LA TELECOMMANDE 2.3 REGLAGES 2.4 MODE DE FONCTIONNEMENT 2.5 MODE ECO 2.6 CONTROLE DE VITESSE DU VENTILATEUR TANGENTIEL 2.7 VEILLE 2.8 MODE CHRONO... -
Page 4: Recepteur De La Telecommande (Panneau De Secours)
CHAPITRE I 1 RÉCEPTEUR DE LA Fonctionnement du TÉLÉCOMMANDE (PANNEAU récepteur de la télécommande DE SECOURS) État de Veille Pendant l’état de veille, le poêle est éteint et l’écran affiche l’état Introduction OFF. En outre, on passe de cet état : Le panneau, simple et intuitif, permet de commander les au Menu UTILISATEUR en appuyant sur la touche SW1 poêles à... - Page 5 Cette valeur peut être modifiée de 0 à +10 et de 0 à -10. paramètres du poêle – accessible uniquement par mot de La valeur +1 équivaut à augmenter de 1.6% le temps de passe. rotation de la vis sans fin. Pour modifier un paramètre, il convient de confirmer ce dernier +1 = +1.6% / +10 = +16% en appuyant sur la touche SW1.
- Page 6 CHAPITRE Mode RADIO autre bip sonore et la mention ) se met à clignoter. Si l’on panneau fonctionne mode RADIO lorsque appuie de nouveau sur SW3, c’est la mention ( ) qui clignote, télécommande radio est activée. Sinon, la télécommande radio suivie de ( ), ( ) et (...
- Page 7 Info du récepteur de la télécommande ÉTATS FONCTIONNELS Allumage Extinction Déblocage de l’erreur Alarmes INFO Température Fumées Vitesse Extracteur de Fumées Débit Air Heures Service type Type de Poêle Version Micrologiciel du panneau Révision Micrologiciel du panneau firm Version Micrologiciel de la Carte-Mère reln Révision Micrologiciel de la...
-
Page 8: Introduction
CHAPITRE I 2 TÉLÉCOMMANDE LCD Écran de la Télécommande Introduction Figure 2 Figure 1 Mode fonctionnement poêle (MANUEL – AUTOMATIQUE – AUTOMATIQUE avec ECO-STOP). Emplacement du capteur de température ambiante. Transmission de données vers le poêle. Écran LCD rétroéclairé. Icône de verrouillage (le verrouillage du clavier permet Touche On/Off. -
Page 9: Reglages
Icône de la fonction CHRONO. Si cette icône ne s’affiche Aussitôt que le message « CLOCK » s’affiche sur l’écran, utilisez pas, cette fonction n’est pas activée. Si seul le contour la touche 5 pour régler l’heure actuelle, puis appuyez sur la est affiché, la fonction CHRONO est activée. - Page 10 CHAPITRE Modes de Après une phase de démarrage initial d’environ 15 minutes, le poêle entre en mode de fonctionnement normal. fonctionnement Quand vous éteignez le poêle en appuyant sur la touche 3, une procédure de refroidissement a lieu. Celle-ci coupe le Mode MANUEL chargement de combustible, nettoie le foyer et maintient En mode manuel, vous pouvez simplement augmenter ou...
- Page 11 Passer du mode manuel au mode automatique Appuyez sur la flèche du haut pour augmenter la température Pour passer du mode manuel au mode automatique, appuyez ou sur la flèche du bas pour la diminuer. Le réglage actuel est sur la touche 4. Le message MAN disparaît et le message AUTO affiché...
-
Page 12: Mode Eco
CHAPITRE Mode Eco ATTENTION, le mode Chrono-programme actif prime toujours sur le Mode Eco. Le Mode Eco ne fonctionnera que pendant la plage horaire Mode automatique avec ECO-STOP de votre programmation. Ce mode contrôle aussi le poêle automatiquement. Quand la température réglée par l’utilisateur est atteinte, le poêle passe au niveau 1 de la puissance de la flamme pendant 20min, puis il s’éteint complètement si la température ambiante continue au-dessus d’une... -
Page 13: Veille
Pour sélectionner le mode de ventilation AUTO, appuyez une Si le clavier n’est pas utilisé pendant 7 secondes, la télécommande sort automatiquement du menu de réglage de fois de plus sur la touche 5 quand la vitesse du ventilateur est réglée sur 5. -
Page 14: Mode Chrono
CHAPITRE Si le clavier n’est pas utilisé pendant 7 secondes, la À présent, utilisez la touche 5 pour sélectionner un des 10 télécommande sort automatiquement du menu de réglage de programmes hebdomadaires prédéterminés. la fonction VEILLE et reprend les derniers réglages effectués. En prenant comme référence le Tableau 1 et le Tableau 2 ( voir p. - Page 15 Après avoir terminé votre programmation, appuyez sur la CONFIGURER UN PROGRAMME PERSONNEL touche 6 ou attendez 30 secondes que la télécommande sorte automatiquement du menu de réglage du mode CHRONO et Si aucun des programmes hebdomadaires prédéterminés ne confirme les derniers réglages effectués. vous satisfait, vous pouvez sélectionner et combiner plusieurs programmes journaliers prédéterminés à...
- Page 16 CHAPITRE En tenant compte de ce délai lors de la PROGRAMMES JOURNALIERS ET HEBDOMADAIRES programmation de l’extinction du poêle, vous PRÉDÉTERMINÉS pouvez économiser du combustible. Lorsque le poêle s’éteint, assurez vous que le brasier soit propre et au besoin nettoyez le Programmes hebdomadaires avant le prochain redémarrage.
- Page 17 Tableau 1 Programmes hebdomadaires Programmes HORAIRE hebdomadaires N° Jours Programme Lun-Ven Personne au foyer Sam-Dim Ouvrier / Lun-Ven Employé de Sam-Dim bureau Ouvrier / Lun-Ven Employé de Sam-Dim bureau Ouvrier / Lun-Ven Employé de Sam-Dim bureau Ouvrier / Lun-Ven Employé de Sam-Dim bureau Lun-Ven...
- Page 18 CHAPITRE Tableau 2 Programmes journaliers Programmes HORAIRE journaliers N° EN FONCTIONNEMENT A L’ARRET Chapitre 2 TELECOMMANDE THERMOSTATIQUE...
-
Page 19: Verrouillage Du Clavier
N° EN FONCTIONNEMENT A L’ARRET Activer le verrouillage du clavier La télécommande possède une fonction spéciale de verrouillage clavier afin d’éviter toute modification accidentelle des réglages du poêle. Par exemple lorsqu’on appuie sur une touche sans s’en rendre compte ou lorsqu’un enfant se sert de la télécommande comme un jouet. -
Page 20: Synchronisation De La Telecommande
CHAPITRE 2.10 Type et remplacement de batterie Les batteries se situent dans la base de la télécommande. L’appareil utilise 3 piles AAA 1.5 V (inclues). L’icône 4 (Fig. 2) page 8 indique que les piles sont faibles. Si l’icône de batterie faible s’affiche (Fig. 3), les piles sont presque déchargées et la télécommande est sur le point de ne plus fonctionner. -
Page 21: Chapitre 3 / Erreurs De Fonctionnement
CHAPITRE I 3 ERREURS DE FONCTIONNEMENT État d’ALARME (Panneau ALARME et état de de secours) VÉRIFICATION DU DÉBLOCAGE (Panneau de secours) En cas d’alarme, l’écran affiche le code d’alarme Si l’alarme est réarmée sur le poêle, on revient à l’état de veille ou Panneau de secours (Récepteur) à... - Page 22 CHAPITRE État ou Événement DL2 (Verte) DL1 (Rouge) DL1 (Jaune) Solutions Nettoyer le brûleur et tenter un nouvel allumage. Contrôler le niveau de granulés dans le réservoir. Alarme A01 Éteint Allumé Éteint Vérifier si le brûleur est bien mis dans son logement et si les passages Allumage Manqué...
- Page 23 CHAPITRE 4 I FAQ • LA TELECOMMANDE N’INTERAGIT PLUS AVEC LE POELE - Vérifiez que l’appareil ne soit pas en mode local (petit point entre les deux F du OF.F sur le récepteur). Si c’est le cas, veuillez appuyer sur le bouton SW3 longuement jusqu’à entendre un bip sonore et voir disparaître le point. - Vérifiez que l’antenne du récepteur soit accessible, surtout s’il s’agit d’un appareil encastré.
