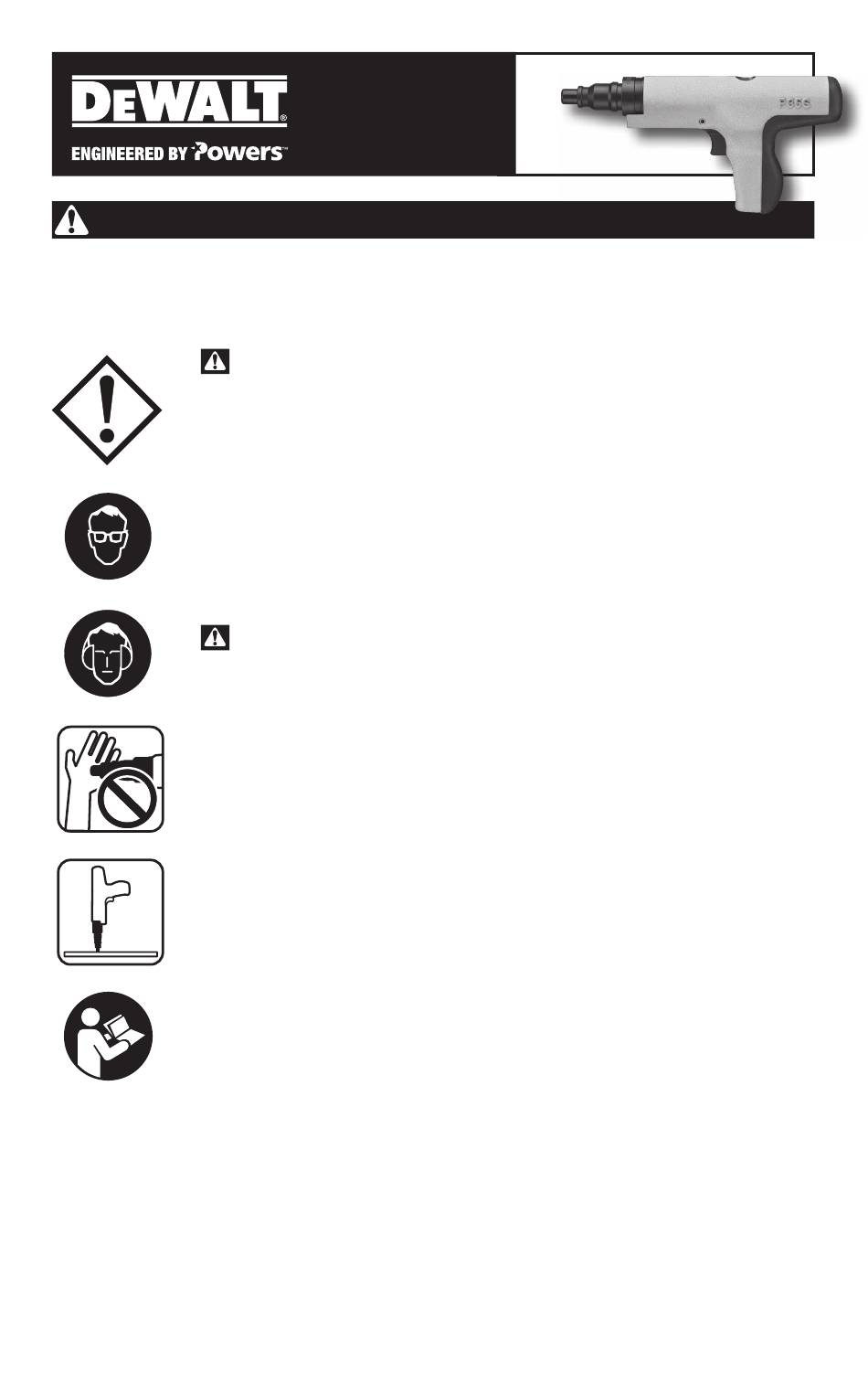

WARNING
DO NOT OPERATE THE P35s TOOL UNTIL YOU HAVE READ THIS MANUAL AND RECEIVED THE PROPER TRAINING
ACCORDING TO ANSI STANDARD A 10.3.
PRIOR TO OPERATING THE P35s TOOL, STUDY THIS MANUAL CAREFULLY AND DEVELOP A THOROUGH
UNDERSTANDING OF THE CONTENTS.
PROPER TRAINING ACCORDING TO THE CURRENT ANSI STANDARD A 10.3, SAFETY REQUIREMENTS
FOR POWDER ACTUATED FASTENING SYSTEMS MUST BE COMPLETED AND A DEWALT QUALIFIED
OPERATOR CARD MUST BE OBTAINED PRIOR TO OPERATION OF THE TOOL. STATE, LOCAL, OR OTHER
REGULATIONS SHOULD ALSO BE FOLLOWED. LAWS, REGULATIONS, AND STANDARDS REGARDING
THE USE OF POWDER ACTUATED TOOLS MAY PERIODICALLY BE REVISED. ANY SUCH REVISIONS
MAY CHANGE THE SAFETY AND OPERATING PROCEDURES DESCRIBED IN THIS MANUAL. DEWALT IS
NOT RESPONSIBLE FOR ANY SUCH REVISIONS WHICH OCCUR AFTER PUBLICATION OF THIS MANUAL.
IT IS THE RESPONSIBILITY OF THE USER TO MAINTAIN FAMILIARITY WITH THE CURRENT LAWS,
REGULATIONS, AND STANDARDS THAT APPLY TO THE POWDER ACTUATED TOOL.
TO AVOID SERIOUS INJURY OR DEATH:
NEVER CLOSE TOOL WITH ANY PART OF HAND OVER MUZZLE END.
OPERATORS AND BYSTANDERS MUST WEAR EYE AND HEARING PROTECTION.
ALWAYS ASSUME TOOL IS LOADED. DO NOT PLACE A FINGER ON THE TRIGGER OF LOADED TOOL
UNTIL MUZZLE END IS AGAINST WORK SURFACE AND YOU ARE READY TO MAKE A FASTENING.
NEVER PLACE YOUR HAND OVER THE MUZZLE WITH A POWDER LOAD IN THE TOOL. IF THE TOOL
ACCIDENTALLY DISCHARGES THE PISTON OR FASTENER MAY PENETRATE YOUR HAND RESULTING IN
SERIOUS INJURY.
IT IS VERY IMPORTANT THAT THE OPERATOR OF THIS TOOL COMPLETELY READS AND UNDERSTANDS
THE ENTIRE TOOL MANUAL AND COMPLETES THE OPERATOR'S EXAM ON THE LAST PAGE. THE
WARRANTY WILL NOT BE VALID UNTIL THE TEST IS RECEIVED, WITH A COPY OF YOUR RECEIPT, AND
90˚
REVIEWED BY DEWALT.
WARRANTY
ALL WARRANTIES OF THE PRODUCTS DESCRIBED HEREIN, EXPRESSED OR IMPLIED, INCLUDING THE
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR PARTICULAR PURPOSES ARE SPECIFICALLY
EXCLUDED, EXCEPT FOR THE FOLLOWING: DEWALT WILL REPAIR OR REPLACE AT ITS SOLE OPTION
ANY TOOL PART, OR FASTENER WHICH WITHIN FIVE YEARS AFTER SALE BY DEWALT OR ITS
DISTRIBUTORS, IS FOUND BY DEWALT TO BE DEFECTIVE IN MATERIAL OR WORKMANSHIP, NORMAL
WEAR AND TEAR EXCLUDED.
THIS IS THE SOLE WARRANTY OF DEWALT AND THE SOLE REMEDY AVAILABLE TO DISTRIBUTOR
OR BUYER.
N579220
ESPAÑOL PG.15 | FRANÇAIS PG.29

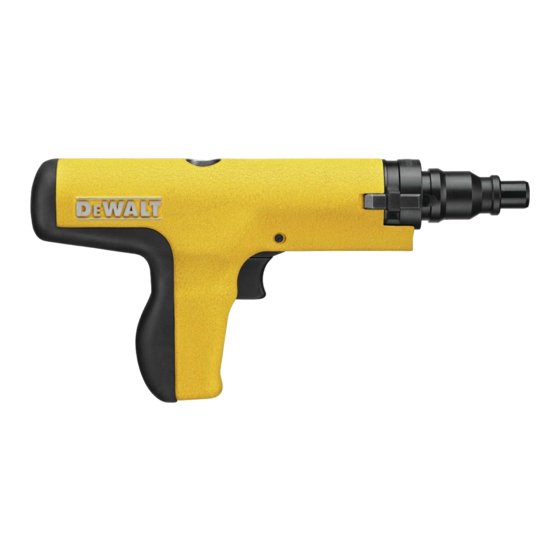

P35s
OPERATING
INSTRUCTIONS
Low velocity powder actuated fastening tool
WARNING
DANGER
