Fiche Technique - TREND IQL11+ Fiche Technique

Fiche Technique

MATERIEL
Unité
L'IQL11+ est un contrôleur de terminal de petit taille conçu pour
être monté sur rail DIN soit à l'extérieur des unités terminales, soit
à l'intérieur. Il possède un boîtier plastique avec un couvercle en
polycarbonate transparent. La version /230 a 4 point de montage
et la version en /24 VAC en a 2.
Alimentation
L'IQL11+ est disponible avec 2 options d'alimentation 230 Vac
et 24 Vac.
/230: Cette option requière 230 Vac +15% -10%, 50/60
Hz, jusqu'à 13 VA, qui consiste en une puissance interne allant
jusqu'à 13VA, avec en plus la puissance requise par les sorties
triac (vanne ou volet d'air) 24 Vac et l'alimentation sortie auxiliaire
24 Vac qui ensemble requiert un maximum de 400 mA.
/24VAC: Cette option demande 24 Vac ±15%, 50/60 Hz,
jusqu'à 12.1 VA, qui consiste en une puissance interne allant
jusqu'à 2.5VA, avec en plus la puissance requise par les sorties
triac (vanne ou volet d'air) qui représente jusqu'à 400 mA maximum
de courant. Le neutre de l'alimentation 24 Vac doit être raccordé
à la terre au transformateur secondaire. Le neutre de l'alimentation
ac est relié à la terre de l'électronique de l'IQL, à l'intérieur.
Plusieurs IQLs peuvent être aliméntés en parallèle.
La borne de terre de l'alimentation de l'IQL est isolée du neutrede
l'alimentation, elle doit être raccordé à la terre localement.
Note : Le chassis de l'IQL doit être
!
relié à la terre (via borne de terre)
L'alimentation est protégée par un fusible thermique à réarmement
automatique de 500mA.
Bouton de Service
Il est utilisé lors de l'installation de l'IQL avec un outil de gestion
de réseau LonWorks. Ceci est nécessaire uniquement dans les
cas décrits dans la section Intégration LonWorks ci-après. Lors
du processus d'installation, l'outil demandera d'être informé de
la présence de l'IQL; procéder en appuyant sur le bouton 'service'.
Le fait d'appuyer sur ce bouton génère, également, un
message d'alarme qui est envoyé par la 3xtend/EINC L ou la
LINC à l'adresse cible alarme (si configurée) qui identifie l'IQL
par le moyen de son neuron ID; ceci peut être utilisé comme
attribut pour trouver l'adresse de l'appareil et le numéro de
réseau Lan de l'IQL.
LonWorks
L'intégralité de l'émetteur / récepteur LonWorks transceiver utilise
FTT (ou LPT) qui possède les caractéristiques suivantes :-
(1) L'utilisation libre de la topologie bus permet un
câblage en étoile, bus ou boucle qui simplifie
l'installation et facilite l'extension du réseau.
(2) le bus utilise 2 fils (paire torsadée) qui sont un
polarité indépendante sans écran.
(3) Le FTT fonctionne à 78 k baud.
(4) Le FTT LonWorks peut déjà exister dans un
bâtiment, donc le système Trend est capable
d'utiliser le bus existant du bâtiment et ainsi réduire
les coûts d'installation.
Témoin Lon OK
Il clignote toutes les 24 secondes environ durant la construction
du réseau local Lan d'un IQL, puis il reste allumé, indiquant que
l'IQL a réussi à communiquer avec au moins un autre appareil
Trend sur le LonWorks. Si l'IQL ne reçoit aucun message, (c'est
à dire un IQL sourd), il clignotera toutes les secondes.
IQL11+ Contrôleur pour Unité Terminale LonMarkFiche TechniqueTA200113FRA Issue 4/D 22/08/07
Sauvegarde
Les données (microprogramme, stratégie, paramètres, données
enregistrées) sont stockées dans une mémoire flash qui est non
volatile en cas de coupure d'alimentation. La mémoire flash est
seulement écrite à minuit ou après une écriture au module adresse
pour prolonger la durée de vie de la mémoire flash. Toutes
modifications au types de capteur ou pilote devraient être terminé
par une commande reset tex comms R(z=1) pour immédatement
écrire les modifications dans la mémoire flash et remettre à zéro
l'unité ; à noter que cette commande efface les données
enregistrées et remet l'heure à zéro. Toutes autre modification
de paramètre (autre que les modification d'adresse module et
modification de l'heure) doit être terminé par la commande text
comms R(z=0) pour écrire immédiatement les modification dans
la mémoire flash.

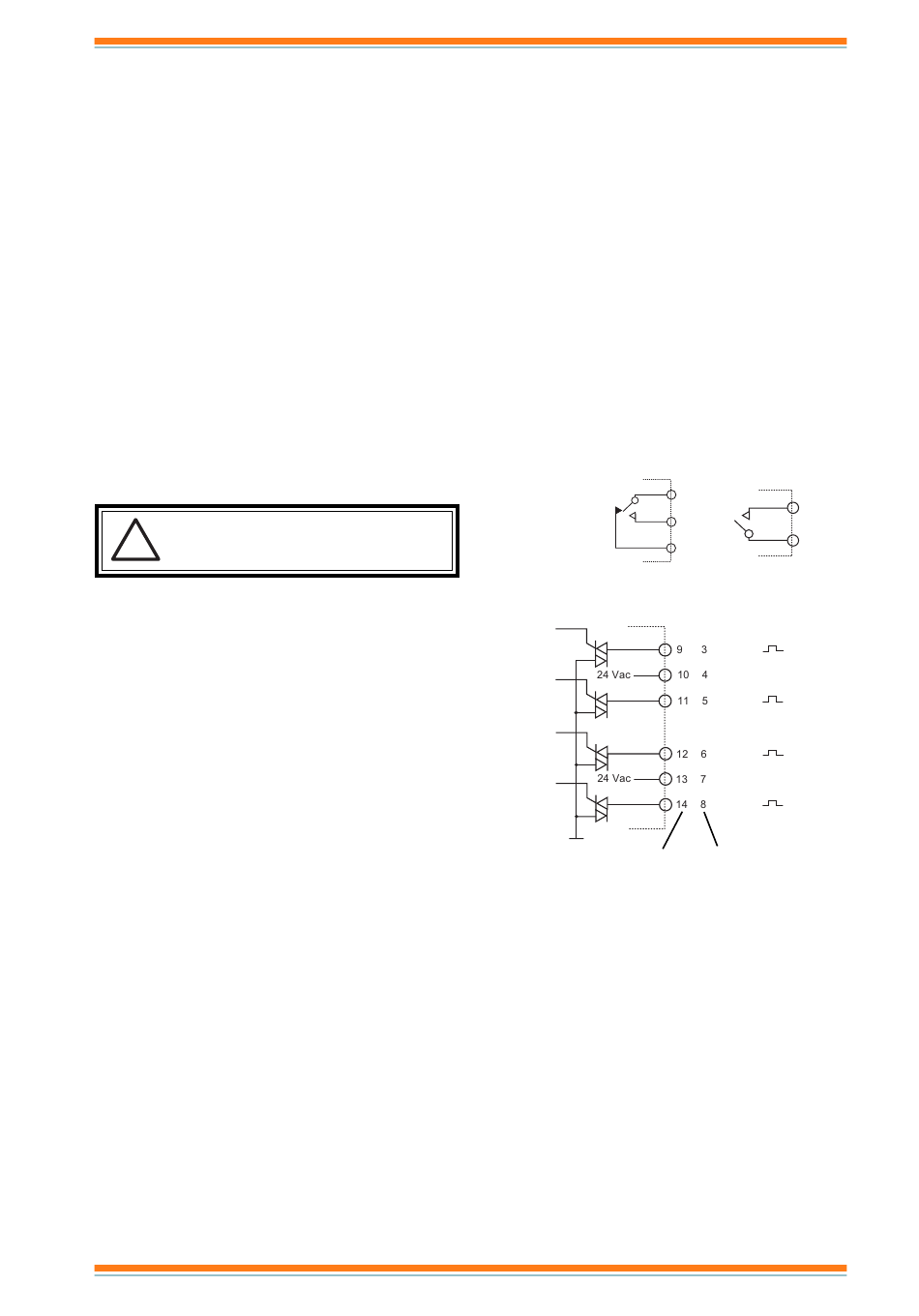

Sorties
Sorties relais
(OUT1 -
par exemple interrupteur Marche / Arrêt ventilateur)
/230
IQL
Sorties Triac (OUT2, 3, et OUT4, 5 - par exemple ouverture /
fermeture des vannes)
IQL
0 V
numéros de terminaux: /230
IQL11+
/24VAC
6
IQL
1
7
OUT1 OUT1
2
8
OUT2
~
24
COM
OUT3
OUT4
~ 24
COM
OUT5
/24VAC versions
3
