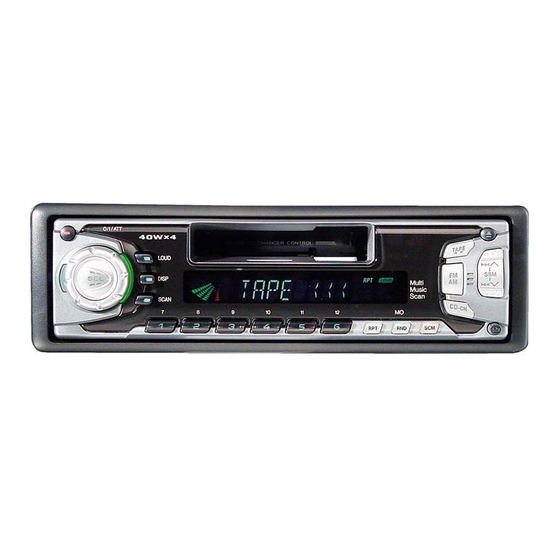

KS-FX270
Installation/Connection Manual
Manual de instalación/conexión
Manuel d'installation/raccordement
GET0008-002A
[J]
ENGLISH
• This unit is designed to operate on 12 volts DC, NEGATIVE
ground electrical systems.
INSTALLATION (IN-DASH
MOUNTING)
• The following illustration shows a typical installation. However,
you should make adjustments corresponding to your specific
car. If you have any questions or require information regarding
installation kits, consult your JVC car audio dealer or a company
supplying kits.
1
Before mounting: Press
(Control Panel Release) to
detach the control panel if already attached.
* When shipped from the factory, the control panel is packed
in the hard case.
2
Remove the trim plate.
3
Remove the sleeve after disengaging the sleeve locks.
1 Stand the unit
Note: When you stand the unit, be careful not to damage
the fuse on the rear.
2 Insert the 2 handles between the unit and the sleeve, as
illustrated, to disengage the sleeve locks.
3 Remove the sleeve.
Note: Be sure to keep the handles for future use after
installing the unit.
4
Install the sleeve in the dashboard.
* After the sleeve is correctly installed in the dashboard,
bend the appropriate tabs to hold the sleeve firmly in place,
as illustrated.
5
Fix the mounting bolt to the rear of the unit's body and place
the rubber cushion over the end of the bolt.
6
Do the required electrical connections explained on the back
of this instructions.
7
Slide the unit into the sleeve until it is locked.
8
Attach the trim plate.
9
Attach the control panel.
1
3
Handle
Manija
Poignée
10
Fuse
Fusible
Fusible
Slot
Ranura
Fente
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers grounded in common?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers grounded in common?
ESPAÑOL
• Esta unidad está diseñada para funcionar con 12 voltios de
CC, con sistemas eléctricos de masa NEGATIVA.
INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)
• La siguiente ilustración muestra una instalación típica. Sin
embargo usted deberá efectuar los ajustes correspondientes
a su automóvil. Si tiene alguna pregunta o necesita información
acerca de las herramientas para instalación, consulte con su
concesionario de JVC de equipos de audio para automóviles o
a una compañía que suministra tales herramientas.
1
Antes de instalar: Pulse
separar el panel de control si ya está unido.
* Cuando se envía de la fábrica, el panel de control está
embalado en el estuche duro.
2
Retire la placa de guarnición.
3
Retire la manga después de desenganchar los retenes de
la cubierta.
1 Ponga la unidad vertical.
Nota: Al poner la unidad vertical, tenga cuidado de no
dañar el fusible provisto en la parte posterior.
2 Inserte las dos asas entre la unidad y la cubierta tal
como en la ilustración y desenganche los retenes de la
cubierta.
3 Retire la cubierta.
Nota: Después de instalar la unidad, asegúrese de
guardar las asas para uso futuro.
4
Instale la cubierta en el tablero de instrumentos.
* Después de que la manga esté correctamente instalada
en el tablero de instrumentos, doble las lengüetas
correspondientes para sostener la cubierta firmemente
en su lugar, tal como se muestra.
5
Fixe el perno de montaje ou la parte trasera del cuerpo de
la unidad y coloque el cojín de goma sobre el extremo del
perno.
6
Realice las conexiones eléctricas requeridas en base a
las explicaciones que figuran en la parte de atrás de estas
instrucciones.
7
Deslice la unidad dentro de la cubierta hasta que quede
trabada.
8
Coloque la placa de guarnición.
9
Coloque el panel de control.
2
Sleeve
Cubierta
Manchon
Lock plate
Placa de bloqueo
Plaque de verrouillage
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales "–" de los altavoces L y R conectados a
una masa común?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales "–" de los altavoces L y R conectados a
una masa común?
(soltar panel de control) para
Sleeve
Cubierta
Manchon
7
8
9
Trim plate
Placa de guarnición
Plaque d'assemblage
FRANÇAIS
• Cet appareil est conçu pour fonctionner sur des sources de
courant continu de 12 volts à masse NEGATIVE.
INSTALLATION (MONTAGE DANS LE
TABLEAU DE BORD)
• L'illustration suivante est un exemple d'installation typique.
Cependant, vous devez faire les ajustements correspondant à
votre voiture particulière. Si vous avez des questions ou avez
besoin d'information sur des kits d'installation, consulter votre
revendeur d'autoradios JVC ou une compagnie
d'approvisionnement.
1
Avant le montage: Appuyez sur
panneau de commande) pour éventuellement détacher le
panneau de commande.
* Lorsque ce panneau de commande sort d'usine, il est
rangé dans un étui de transport.
2
Retirer la plaque d'assemblage.
3
Libérer les verrous du manchon et retirer le manchon.
1 Poser l'appareil à la verticale.
Remarque: Lorsque vous mettez l'appareil à la verticale,
faire attention de ne pas endommager le fusible situé
sur le fond.
2 Insérer les 2 poignées entre l'appareil et le manchon
comme indiqué pour désengagé les verrous de manchon.
3 Retirer le manchon.
Remarque: S'assurer de garder les poignées pour une
utilisation ultérieur, après l'installation de l'appareil.
4
Installer le manchon dans le tableau de bord.
* Après installation correcte du manchon dans le tableau
de bord, plier les bonnes pattes pour maintenir fermement
le manchon en place, comme montré.
5
Monter le boulon de montage sur l'arrière du corps de
l'appareil puis passer l'amortisseur en caoutchouc sur
l'extrémité du boulon.
6
Réalisez les connexions électriques expliquées au dos de
cette page.
7
Faire glisser l'appareil dans le manchon jusqu'à ce qu'il soit
verrouillé.
8
Fixer la plaque d'assemblage.
9
Remonter le panneau de commande.
Dashboard
Tablero de instrumentos
Tableau de bord
Rubber cushion
Cojín de goma
Amortisseur en caoutchouc
4
5
Mounting bolt
Perno de montaje
Boulon de montage
6
See the back page for electrical
4
connections.
Con respecto a las conexiones
*
eléctricas, consulte la página de
atrás.
Voir le dos de cette page pour
les connexions électriques.
2
EN CAS DE DIFFICULTÉS
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L'appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des haut-parleurs.
* Le fil de sortie de haut-parleur est-il court-circuité?
• Le son est déformé.
* Le fil de sortie de haut-parleur est-il à la masse?
* Les bornes "–" des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?
• L'appareil devient chaud.
* Le fil de sortie de haut-parleur est-il à la masse?
* Les bornes "–" des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?
0800HISFLEJES
V
J
C
EN, SP, FR
(déblocage du
10
1
3
1
2
3
4
5
