Figure 16. Panneau avant du boîtier d'extension Model 092
Composants du panneau arrière du boîtier
La Figure 17, à la page 47 montre les composants du panneau arrière du boîtier d'extension Model 092.
Quatre modules de ventilation et deux boîtiers d'extension sont accessibles depuis l'arrière du boîtier.

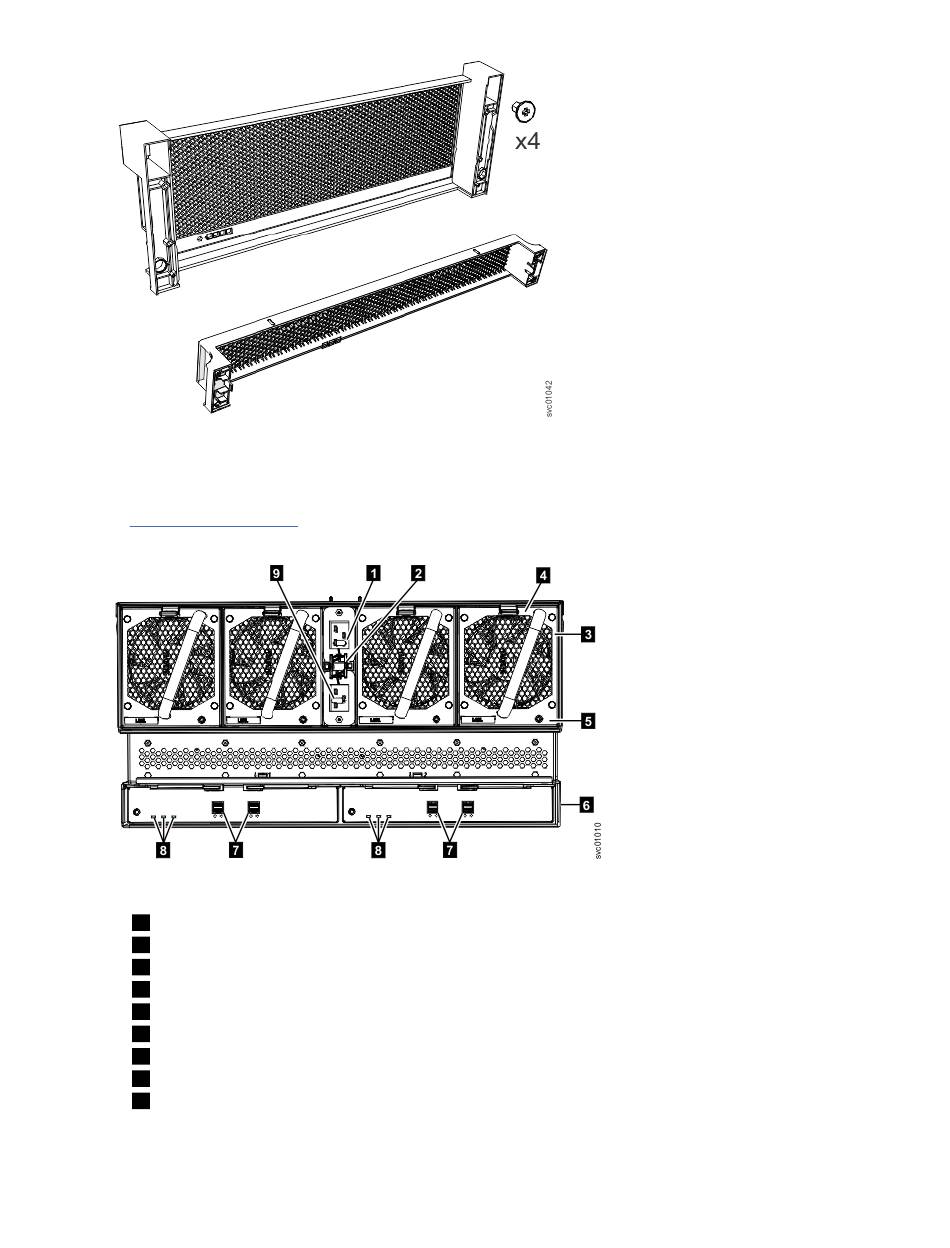

Figure 17. Composants du panneau arrière du boîtier d'extension Model 092
1
Connecteur du câble d'alimentation pour l'unité d'alimentation électrique 2
2
pinces de fixation des câbles d'alimentation
3
Module de ventilation
4
Loquet de déverrouillage de ventilateur
5
Voyant de panne de ventilateur
6
Cartouche d'extension
7
Ports et voyants SAS
8
Voyants de cartouche d'extension
9
Connecteur du câble d'alimentation pour l'unité d'alimentation électrique 1
Chapitre 5. Installation du boîtier d'extension Model 092 47
