RPB Z-Link Manuel D'instructions page 27

CONFIGURACIÓN Y CUIDADO DEL RESPIRADOR - Z-LINK+
CONFIGURACIÓN DE SOLDADUR
SUSTITUCIÓN DE LENTE DE IMPACTO, LENTE ADF Y LENTE TRASERO

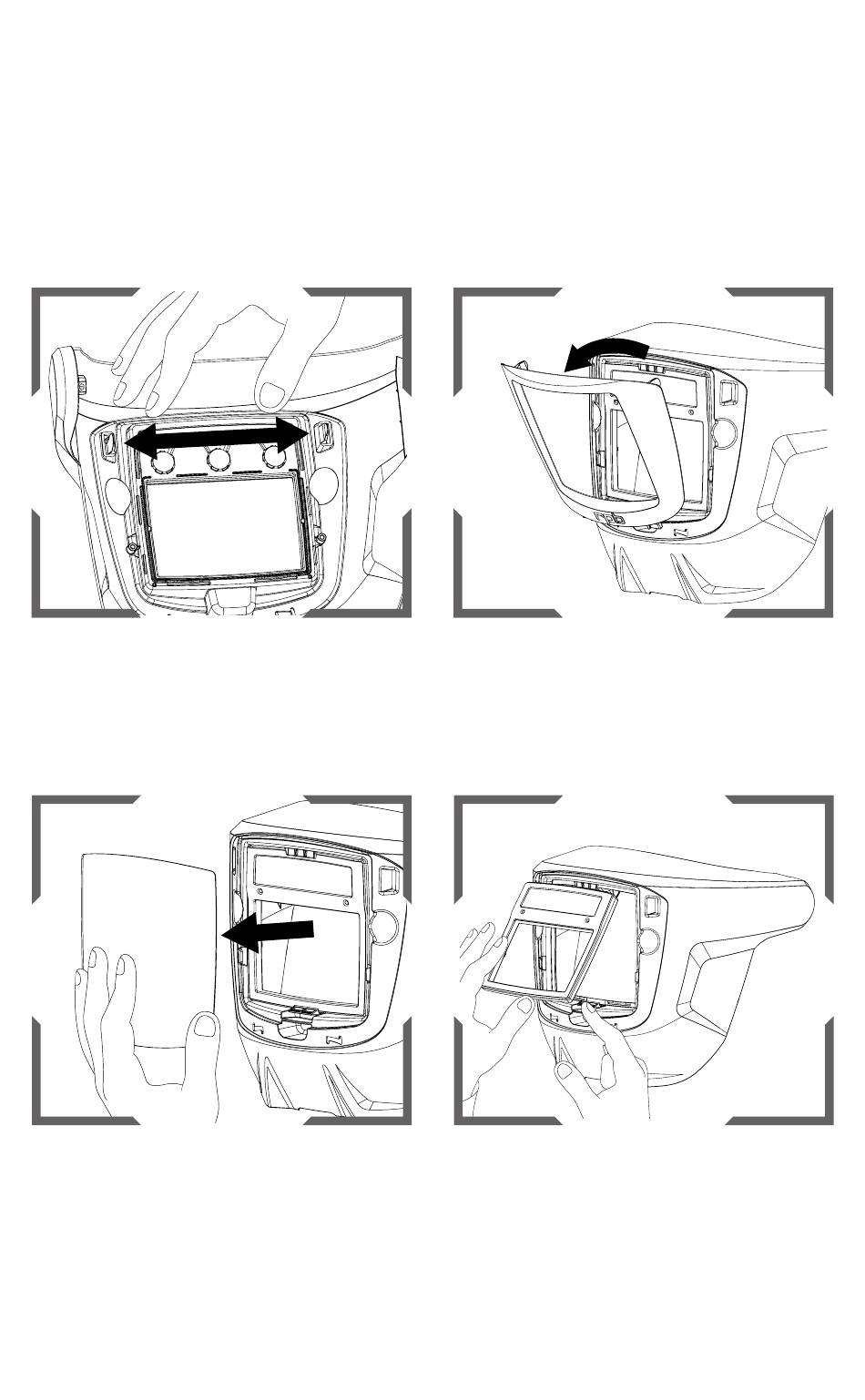

FIGURA 12.1
Empuje las lengüetas de soldadura en el
interior del visor a un lado para liberar el
retenedor del ADF.
FIGURA 12.3
Quite la lente de impacto apretando los
lados de la lente de impacto. Si solamente
se sustituye el lente de impacto, entonces
coloque la nueva lente de impacto y
sustituya el retenedor verde del ADF.
(877) 561-0500
Retire el retenedor verde del ADF.
Para quitar el ADF, empuje hacia abajo la
pestaña en la parte inferior del ADF para
liberarlo y tire hacia afuera el ADF.
www.duralinesystems.com
FIGURA 12.2
FIGURA 12.4
®
