convoyage sans pression de retenue
Affectation des vis sur le bornier :
•
1 et 12
•
2 et 11
•
3 et 10
•
4 et 9
•
5 et 8
•
6 et 7
Les bornes 1 à 6 configurent le côté gauche du système ZPA, les bornes 7 à 12 le côté droit. La direction
du flux d'informations dépend du sens de transport.

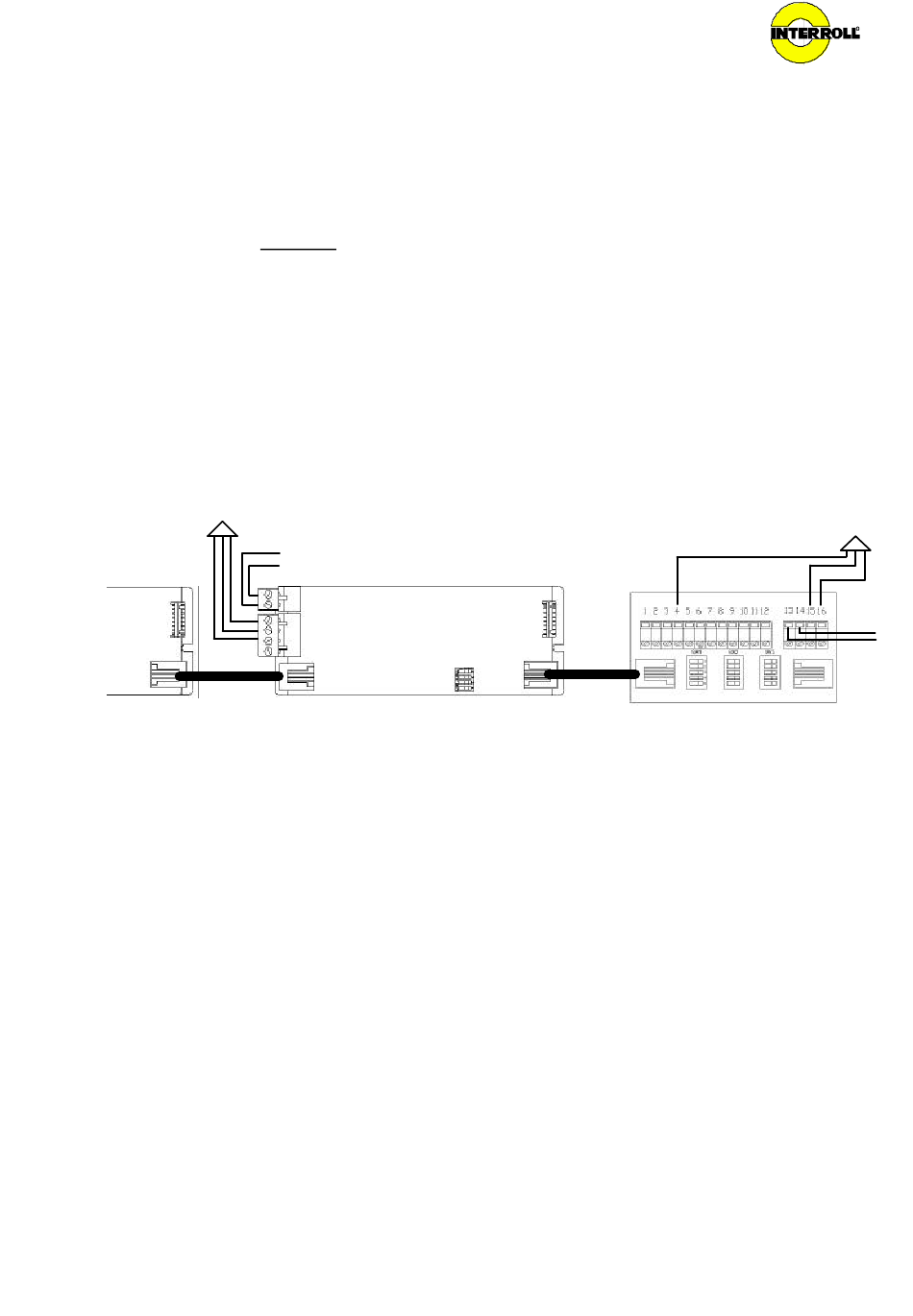

Construction de principe d'un convoyeur ZPA du côté droit
Illustration 6 : côté droit d'un convoyeur ZPA
•
Un ZPA IF est fixé sur le profilé situé sur le bord droit de la zone à l'aide de ruban adhésif double-
face
•
Un capteur est placé sur le bord droit de la zone ; il est raccordé aux bornes 15 et 16 pour
l'alimentation électrique, et 4 pour la ligne de signalisation
•
Un ZPA DriveControl est fixé sur le profilé au centre de la zone à l'aide de ruban adhésif double-
face
•
Un capteur est placé sur le bord gauche de la zone ; il est raccordé au ZPA DriveControl
•
La carte IF et le ZPA DriveControl sont raccordés par un câble téléphonique
Fonctionnement continu
Sens de transport
Signal d'accumulation
entrée cellule input
non utilisé
Masse
-
+
24VDC
Masse
24VDC out
Ground
Capteur B
Stop L
-
+
12
