Nortel Networks T7100 Fiche D'utilisation

Fiche d'utilisation du poste
T7100
1 800 4NORTEL
www.nortelnetworks.com
© Nortel Networks, 2000
P0913987 02
Imprimé au Canada
A
B
F
C
G
D
H
Réglez l'afficheur
à la position
désirée.
E
Inscrivez le numéro
du poste sur cette fiche.

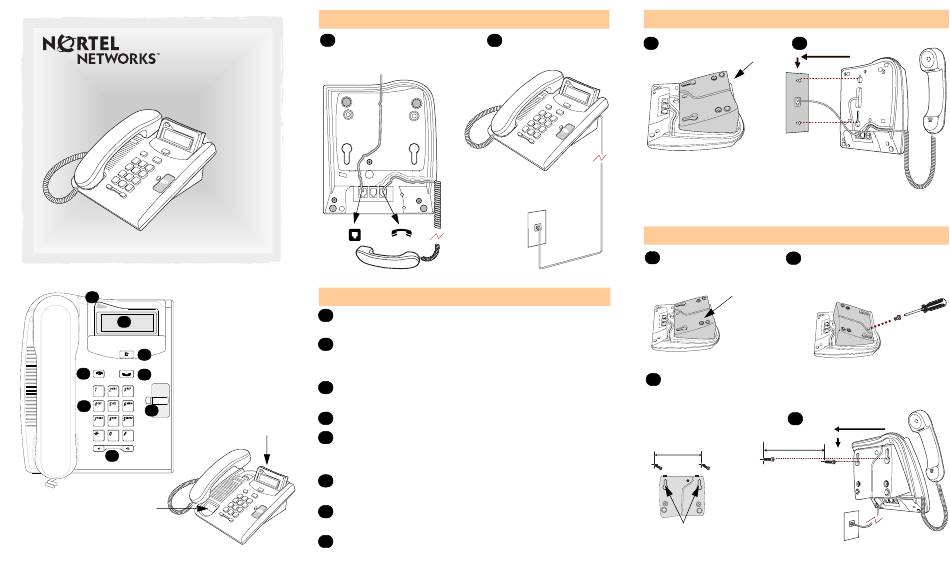

Raccordement
Installation sur table
1 2
Faites passer le cordon de
raccordement dans la base.
Branchez le cordon de
raccordement sur la prise
murale.
Raccordez le cordon au combiné.

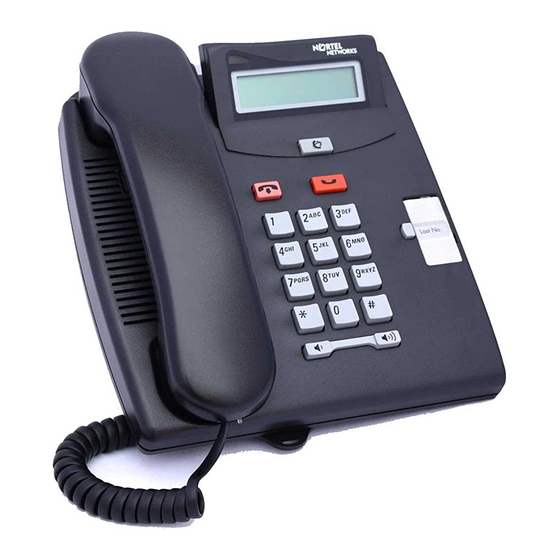

Description
A Voyant du poste
Clignote lorsque le poste sonne.
B
Afficheur inclinable
Présente l'heure, la date, les données d'appel et
l'information relative aux fonctions.
C
® Touche Libération
Sert à mettre fin à l'appel en cours.
D
Clavier
E
√ Réglage du volume
Permet de régler le volume d'écoute au combiné et le
volume de la sonnerie.
F
≤ Touche Fonction
Permet d'activer ou de désactiver une fonction.
G
≥ Touche Garde
Sert à mettre un appel en garde.
H
Touche mémoire
Installation au mur sans base
Exercez une pression
2
1
ici pour retirer la base.
Branchez les cordons sur Branchez le cordon de
le poste en suivant les raccordement sur la prise
indications de la section murale.
«Raccordement».
Appuyez le poste contre la plaque
murale et faites-le glisser vers le bas.
Installation au mur avec base
1 3
Exercez une pression Installez la base comme l'indique
ici pour retirer la base. l'illustration. Utilisez les vis
fournies avec l'appareil.
Branchez les cordons sur le
2
poste en suivant les indications
Utilisez les encoches de
de la section «Raccordement».
la base pour marquer la
position des vis. Fixez les
4
vis.
Alignez les encoches de la
base sur les vis et faites
glisser l'appareil vers le bas.
Branchez le cordon de
Encoches
raccordement sur la prise
de la base
murale.
