Raccordement du blindage à la terre
Le switch XSLAN+ est couplé à la ligne par un transformateur qui assure l'isolement entre
la carte électronique et la ligne. Cependant, en cas de surtension, au moment d'un orage,
par exemple, le champ électrique induit par l'éclair peut élever à plusieurs milliers de volt
le potentiel électrique des fils de la paire téléphonique.
Si le potentiel s'élève trop, l'isolant du transformateur peut même être détruit ainsi que la
carte électronique.
Un câble blindé assure également une meilleure immunité aux perturbations et aux
surtensions induites en cas d'orage.
C'est la raison pour laquelle, si le câble est blindé, il est recommandé de raccorder le
blindage à la terre à chaque extrémité du câble.
Le blindage du câble doit être raccordé à la terre de la manière la plus directe possible.
15.4
Protection contre les surtensions dues aux orages
Si la ligne est notoirement exposé aux orages, par exemple si elle est aérienne, ou si elle
est longue de plusieurs Km, ou si l'installation est située dans une région très exposée, il
est t recommandé de protéger chaque switch XSLAN+ par un parasurtenseur de ligne

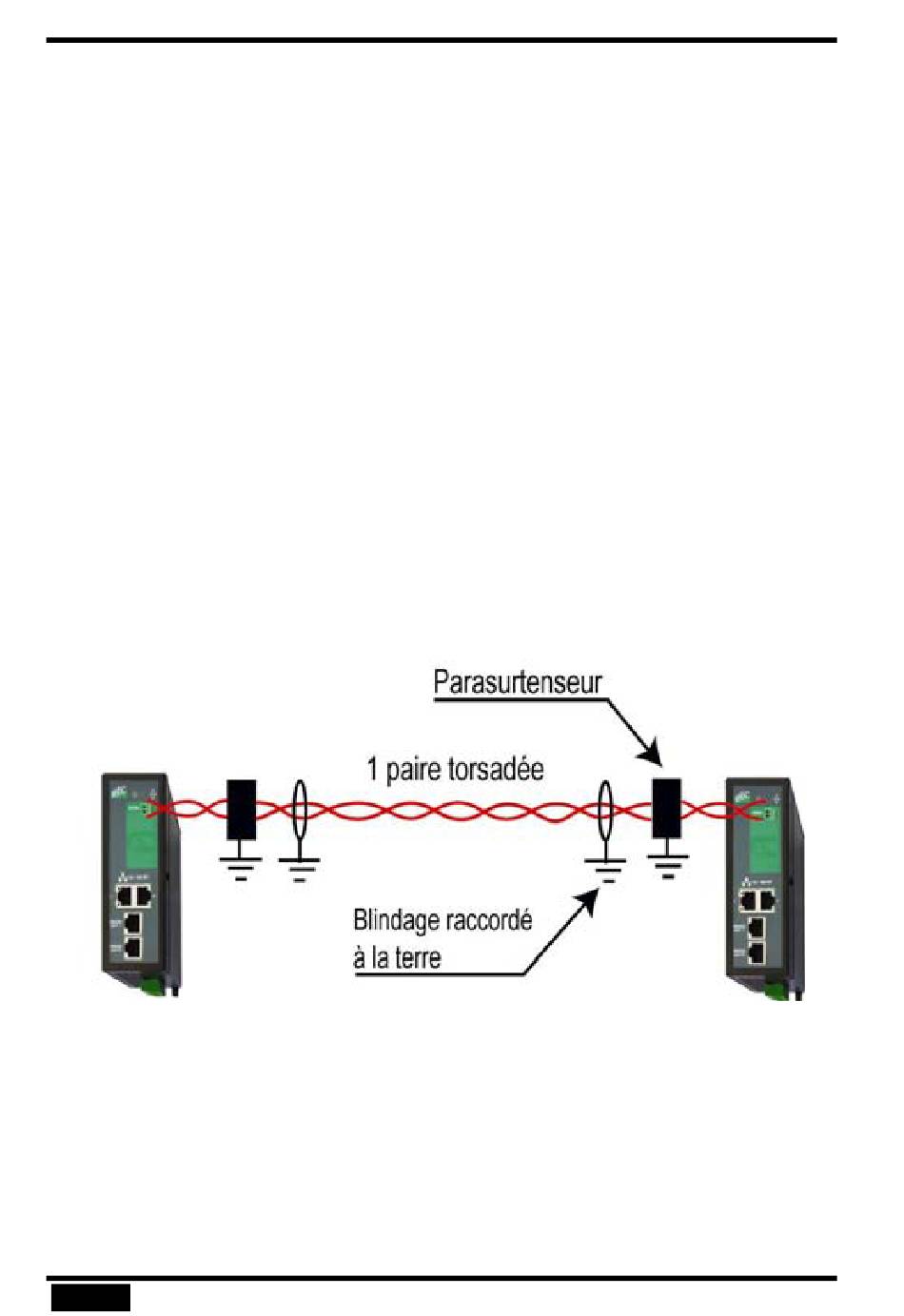

raccordé à la terre suivant le schéma ci-dessous.
15.5
Raccordement du switch à la ligne
• Si le fil est composé de plusieurs brins, il est préférable d'équiper son extrémité d'un
embout.
• Vérifier que les raccordements intermédiaires de la paire torsadée, s'il en existe, sont
correctement serrés.
