Toro Multi Pro WM Manuel De L'utilisateur page 22

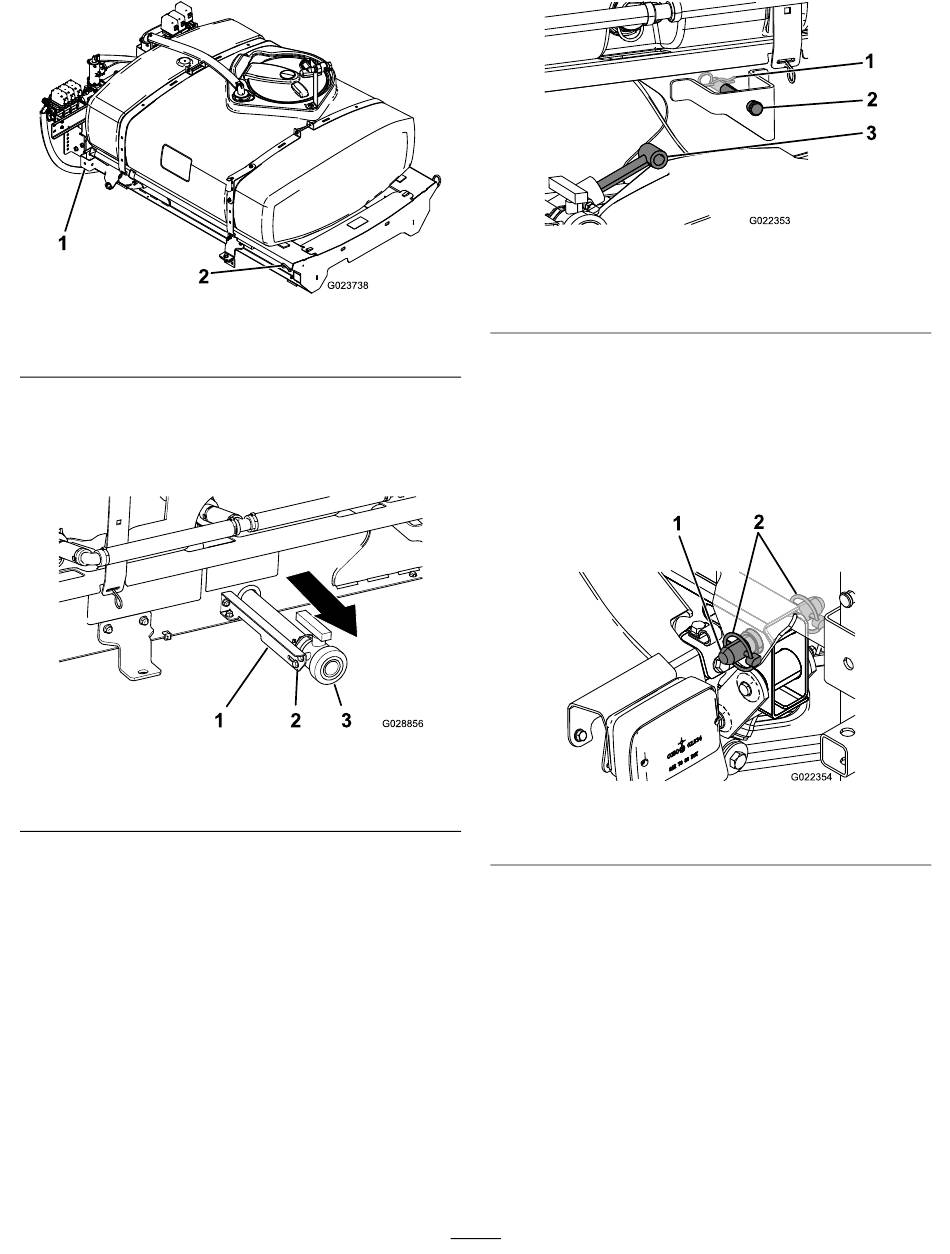

Figure 10
1. Point de levage arrière
2. Positionnez le robinet de vidange comme suit :
A. Sur le côté gauche de la cuve, desserrez les
2 boulons à embase qui fixent le robinet de
vidange au support de vanne
Figure 11
1. Support de vanne
2. Boulon à embase
B. Déplacez le robinet de vidange vers
l'extérieur, au bout des fentes du support
(Figure 11).
Remarque:
flexible de vidange sur le côté intérieur du
patin du pulvérisateur.
C. Serrez les 2 boulons à embase
3. Abaissez lentement le patin de la cuve sur le
cadre de la machine.
4. Déployez les vérins de levage vers les supports
sur le patin de la cuve et alignez les raccords
des vérins sur les trous des supports du patin
(Figure 12).
2. Point de levage avant
(Figure
3. Robinet de vidange
Veillez à ne pas plier le
(Figure
1. Goupille fendue
g023738 2. Axe de chape
5. Fixez le patin de la cuve aux vérins de levage
au moyen des axes de chape et des goupille
fendues de chaque côté de la machine.
6. Alignez les trous des pattes de pivot à l'arrière
du patin de cuve et les trous du tube de pivot du
plateau au bout du cadre du véhicule
11).
13).
g028856
1. Axe de chape conique
7. Placez un axe de chape conique et 2 goupilles à
anneau sur la patte de pivot pour fixer la cuve
au châssis
8. Déployez les vérins de levage pour lever la cuve
et en supporter le poids.
11).
Remarque:
levage.
9. Sortez la béquille de sécurité des supports de
rangement au dos du panneau du système
ROPS
22
Figure 12
3. Vérins de levage
Figure 13
2. Goupille à anneau
(Figure 13).
Détachez la cuve du matériel de
(Figure 14).
g022353
(Figure
g022354
