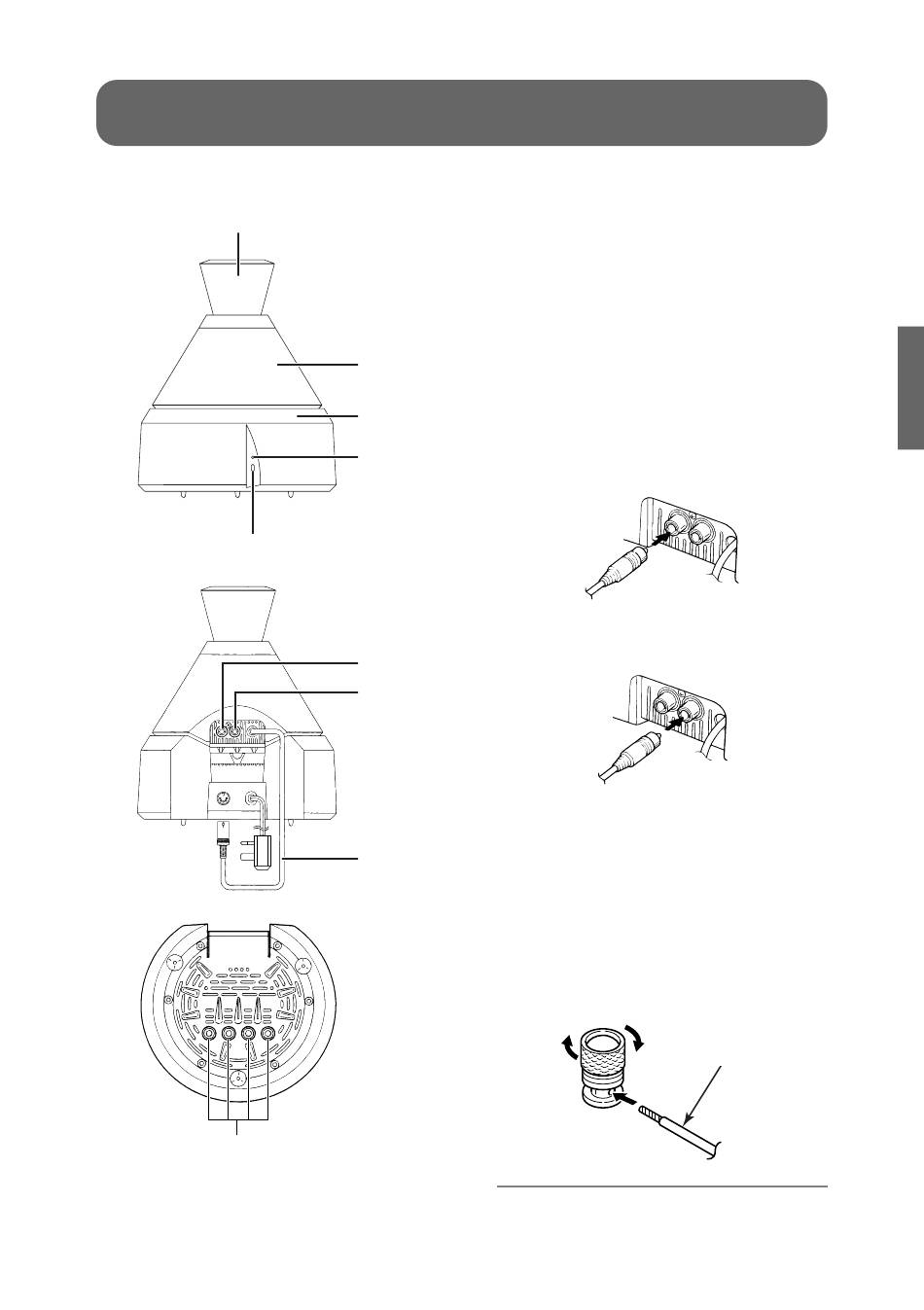

Nom et fonction des pièces/Connexions
①
⑤
R + R - L - L +
⑨
①Bouton de volume
Tourné vers la droite ... Le volume augmente.
Tourné vers la gauche ... Le volume diminue.
②Amplificateur
③Alimentation
④Témoin d'alimentation
Touche d'alimentation "ON": le témoin
s'allume
②
Touche d'alimentation "OFF"
⑤Touche d'alimentation
③
Met l'appareil sous/hors tension
⑥Borne d'entrée de ligne (D)
④
Connectez à la source audio à l'aide d'un
câble avec jack à broche RCA.
⑦Borne d'entrée de ligne (G)
Connectez à la source audio à l'aide d'un
⑥
câble avec jack à broche RCA.
⑦
⑧Cordon d'alimentation
Connectez la fiche du cordon d'alimention
à une prise de courant.
⑧
※La forme de la fiche d'alimentation peut
varier selon le pays de destination.
⑨Bornes des sorties d'enceinte
Lors de la connexion des enceintes,
insérez l'extrémité des câbles d'enceinte
de façon à ce qu'elle n'entre pas en
contact avec le corps de l'enceinte ou les
bornes avoisinantes.
● ATTENTION ●
Pour protéger les pièces internes, le bouton de
volume sera séparé de l'amplificateur si vous
appliquez une force excessive sur le bouton.
− 23 −
Câble d'enceinte
