Présentation et installation des appareils
Outils de configuration
réf. 782 85
Permettent de programmer par infrarouge les
interfaces, les pupitres, le bloc de porte - phonie,
l'afficheur de couloir, l'indicateur de niveau et
l'interface imprimante.
Caractéristiques techniques
• Alimentation : 4 piles R6.
• Température de stockage et d'utilisation : - 5 à + 40 °C.
Si l'écran est illisible contacter Legrand.

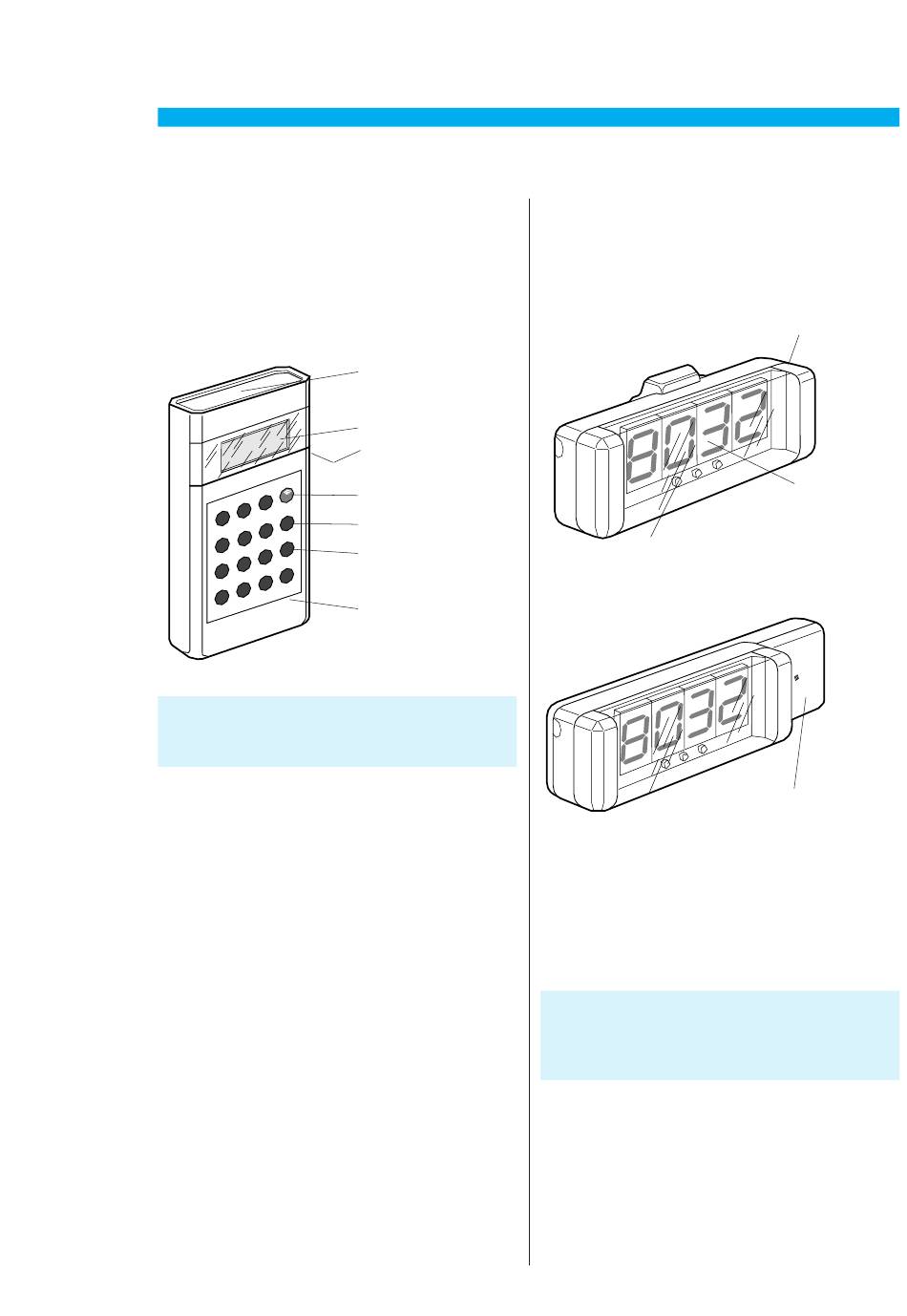

18
Fenêtre de configura-
tion infrarouge
Afficheur
Interrupteur
Marche / Arrêt
Touche programmation
s
3
2
1
Touche interrogation
?
6
5
4
Touche réinitialisation
C
9
8
.
7
>
0
<
Clavier
réf. 782 85
Afficheur de couloir
réf. 782 95
Affiche l'appel le plus urgent dans l'ordre
des priorités.
Fixation
en applique
Voyants (état de
la chambre)
Fixation
en drapeau
L'ensemble des afficheurs de couloir doit être
raccordé sur un circuit d'alimentation équipé
d'un dispositif de protection uni + neutre 10 A.
Caractéristiques techniques
• Température de stockage et d'utilisation : - 5 à + 40 °C.
• Consommation : 6 VA.
• Alimentation : 230 V~ - 50 / 60 Hz.
(suite)
Fenêtre de configuration
(enlever le capot droit)
Afficheur (numéro de
la chambre)
Accessoire pour
montage en drapeau
réf. 782 96
