Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face arrière de l'appareil vous permet d'assigner les adresses DMX
du projecteur. Il s'agit du premier canal avec lequel le Dynamica répond à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 10 canaux.
Si vous utilisez plusieurs Dynamicas, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Dynamica devrait être 1 (d001) ; celle du second devrait être
1+10 = 11 (d011) ; celle du troisième devrait être 11+10 = 21 (d021), etc. Assurez-vous qu'il n'y a pas de
superposition entre les canaux pour pouvoir contrôler chaque Dynamica correctement. Si au moins deux
Dynamicas partagent une même adresse, ils fonctionnent de la même manière.
Contrôle :
après avoir défini les adresses de tous les Dynamicas, vous pouvez commencer à les faire fonctionner
par le biais de vos consoles d'éclairage.
Remarque : Une fois allumé, le Dynamica détecte automatiquement si des données DMX 512 sont
reçues ou non. Si aucune donnée est reçue, le problème peut être lié au fait que :
•
le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Dynamica.
•
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 35 secondes
Si vous n'appuyez sur aucun bouton pendant 35 secondes, l'affichage s'éteindra. Il faut pour cela que
vous l'ayez réglé dans le menu System Settings. Veuillez consulter la page 18 pour en savoir plus.
Pour allumer l'écran, appuyez sur le bouton Menu, Enter, Up ou Down.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 43162

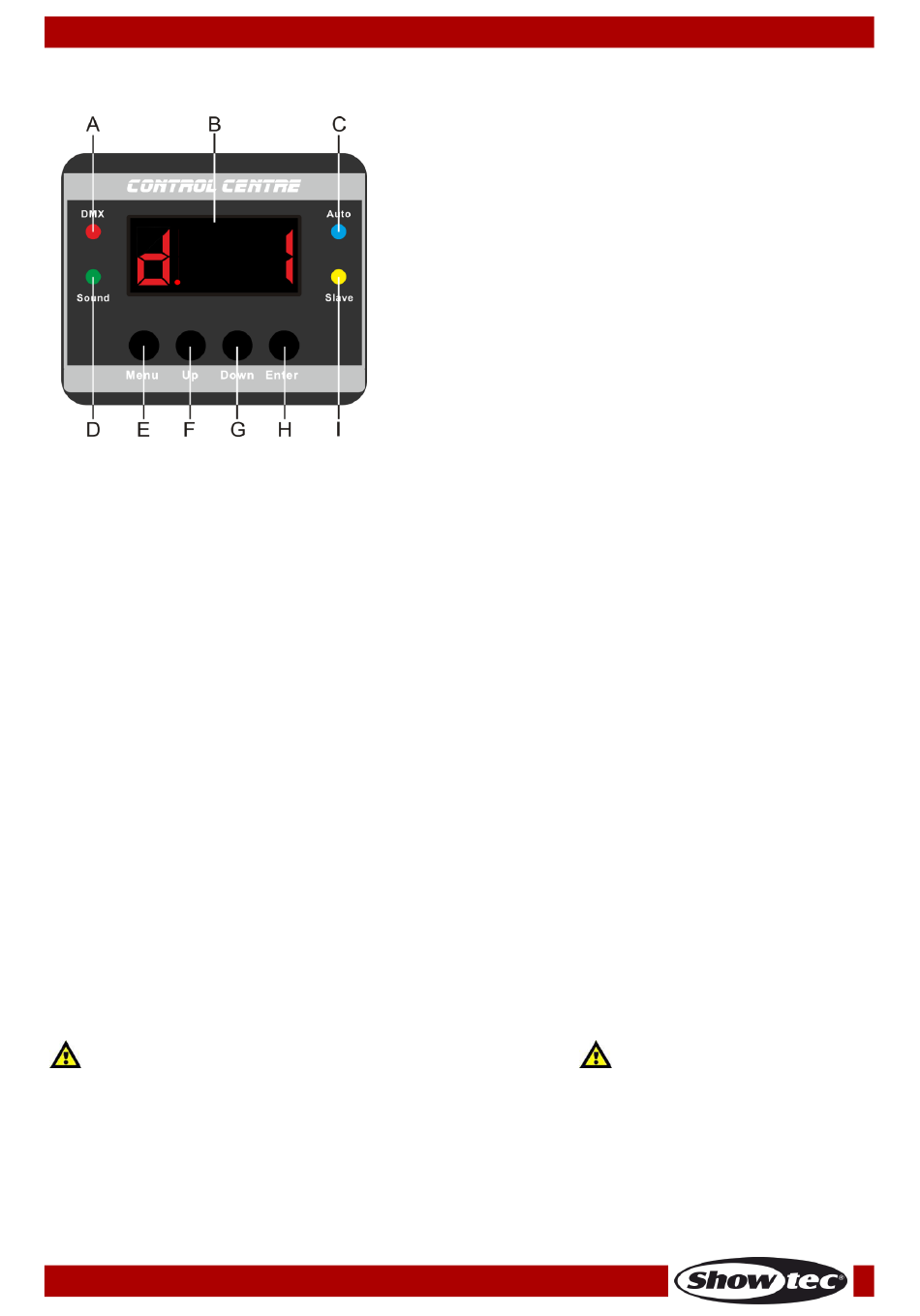

A) Témoin LED DMX
B)
Affichage LED
C) Témoin LED Auto
D) Témoin LED Sound
E)
Bouton Menu
F)
Bouton Up
G) Bouton Down
H)
Bouton Enter
I)
Témoin LED Slave
16
Schéma 7
