Omgevingspecificaties
-
Bedrijfstemperatuur: - 5° C tot + 50° C .
-
Opslagtemperatuur: - 25° C tot + 85° C .
-
Relatieve luchtvochtigheid in bedrijf: 20 tot 95%.
Elektrische ingangspecificaties
Eenfasespanning 230V (195.5V-264.5V).
-
-
Frequentie: 50-60Hz (45 tot 65Hz).
-
Sterpuntsschakelingen: TT, TN, IT.
Stroomopwaarts stroomonderbreker D-curve eenvoudig toegankelijke.
-
-
Primaire stroom @230V: 0.75A (12V 5A - 24V 2.5A); 1A (12V 10A).
Elektrische uitgangspecificaties
"zwevende" gebruikersuitgang ten opzichte van de aarding.
-
-
floatspanning: 13.6V (12V 5A - 12V 10A); 27.2V (24V 2.5A)
Stroombegrenzing: 5A (12V 5A); 10A (12V 10A); 2.5A (24V 2.5A)
-
Alarmoverdragers
2 potentiaalvrije contacten (open bij storing) 1A@24Vdc, 0.5A@120Vac:
-
Storing van de netspanning of de gelijkrichter
o
Storing lage accuspanning
o
-
Indicatie via led op de voorzijde.
Beveiliging
Zekeringen op elektronische kaart: Zie tabel « Zekeringen moederbord ».
-
Netaansluiting:
Let op! Deze apparatuur is ontworpen voor aansluiting op het 230 VAC openbare distributienetwerk,
er moet daarom een eenvoudig bereikbare isolatieschakelaar worden geïnstalleerd buiten de kast.
Gebruik van een bipolaire D-curve circuitonderbreker om de stroomaansluiting te verbinden met het
stroomnetwerk. (2 A voor de versies 12 V 5 A en 24 V 2,5 A en 4 A voor de versie 12 V 10 A).
Batterijen:
Let op! Installeer de batterijen na het bevestigen van de bodem van de kast aan de muur
(muurmontage met 4 punten met 4 schroeven
12 V-versie: sluit de batterij aan met de meegeleverde set.
24V-versie: sluit de 2 batterij in serie aan met de meegeleverde set.
Aansluitingen
-
Kabeldoorgang via de in elk kastje voorziene in- en uitgangen.
Kabeldoorsnede, netspanning, gebruik, batterij, alarmoverdragers
-
0.3 ... 2.5 mm² (12V 5A - 24V 2.5A).
o
0.3 ... 6 mm² (12V 10A).
o
Te strippen lengte 7 mm.
-
-
Bare delen kabel sectoren moet worden geplooid voordat ze aangesloten op de klemmen van het product.
De geleiders van de net- en batterijkabels moeten worden bevestigd met de meegeleverde kabelbinders zo
-
dicht mogelijk bij de blokaansluitingen.
De netkabel moet worden bevestigd met de meegeleverde kabelbinder aan de kabeluitgang van de kast
-
hieronder)

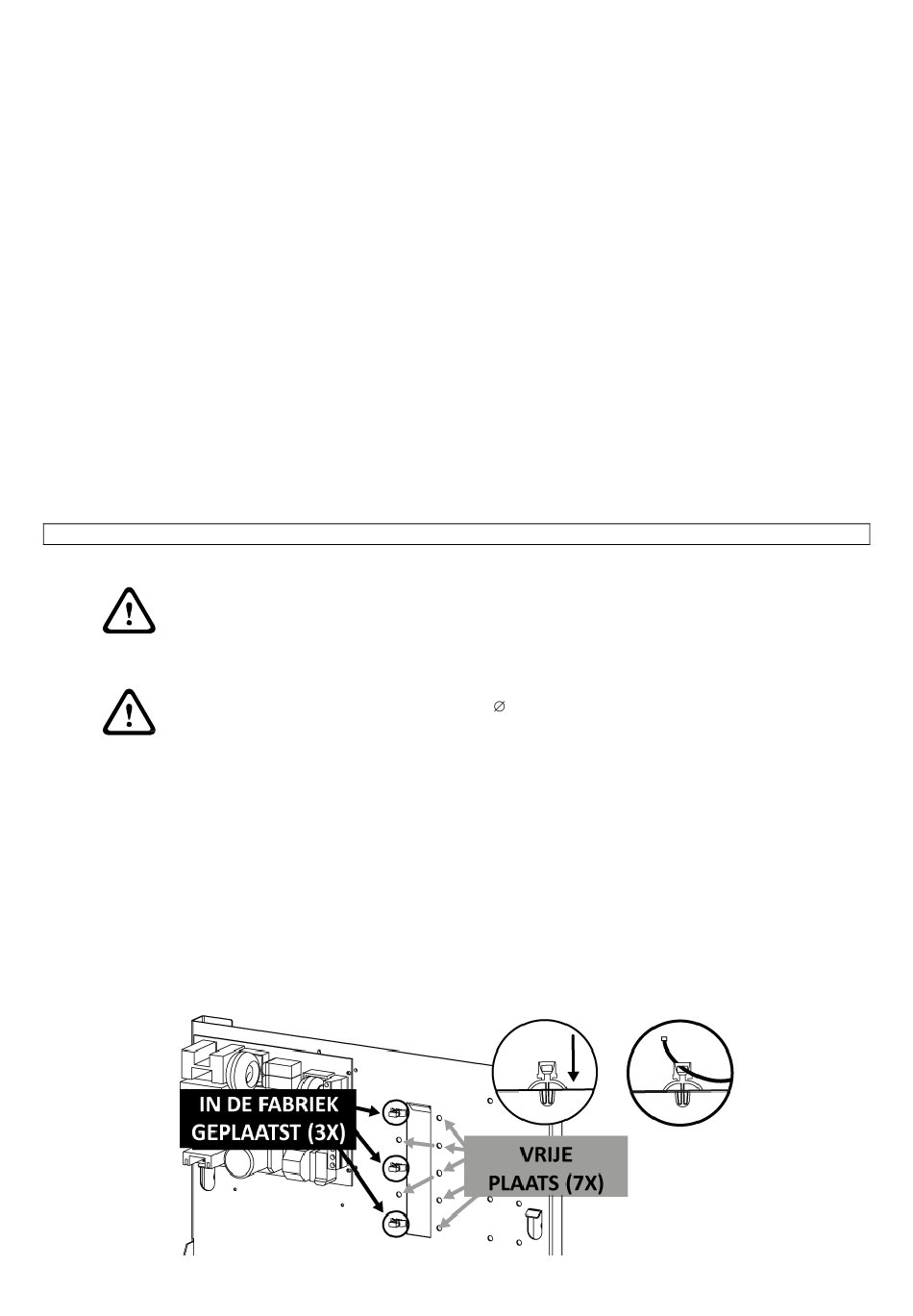

De kabel moet worden bevestigd door middel van een kabelbinder
-
sokkels gemonteerd en ze bevinden zich links van de kabeluitgang (bovenaan/in het midden/onderaan). Er zijn
7 andere plaatsen vrij om 7 andere sokkels (meegeleverd) te plaatsen.
Installatie
5 en min. 30 mm lengte).
(zie
12
hieronder). Er zijn in de fabriek 3
(zie
