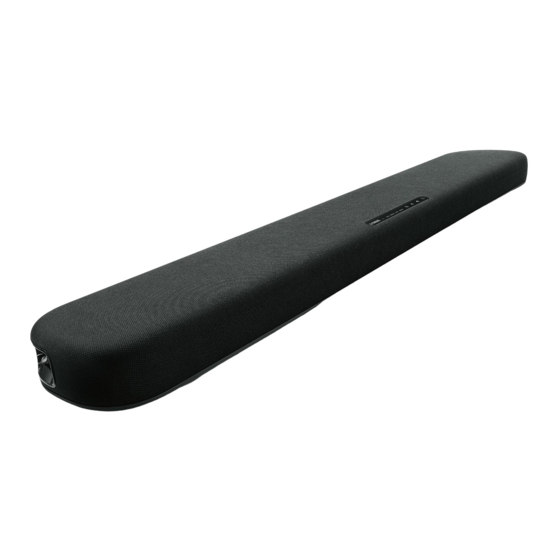

Yamaha ATS-B200 Guide De Démarrage Rapide
  1. Manuels
  2. Marques
  3. Yamaha Manuels
  4. Barres de son
  5. ATS-B200
  6. Guide de démarrage rapide
Yamaha ATS-B200 Guide De Démarrage Rapide

Yamaha ATS-B200 Guide De Démarrage Rapide

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 11

Liens rapides

Télécharger ce manuel
Sound Bar
Barre de son
Саундбар
Quick Start Guide .................................................... 3
Guide de démarrage rapide............................. 11
Schnellstartanleitung ......................................... 19
Snabbuppstartsguide......................................... 27
Guida introduttiva ............................................... 35
Guía de inicio rápida ........................................... 43
Guia de Iniciação Rápida ................................... 51
Snelstartgids .......................................................... 59
快速启动指南 ....................................................... 75
EN
FR
DE
SV
IT
ES
PT
NL
RU
ZH-CN
1

Publicité

Table des Matières
loading

Manuels Connexes pour Yamaha ATS-B200

Sommaire des Matières pour Yamaha ATS-B200

  • Page 1: Table Des Matières

    Quick Start Guide ............ 3 Guide de démarrage rapide......11 Schnellstartanleitung ......... 19 Snabbuppstartsguide......... 27 Guida introduttiva ..........35 Guía de inicio rápida ........... 43 Guia de Iniciação Rápida ........51 Sound Bar Barre de son Snelstartgids ............59 Саундбар Краткое...
  • Page 3 About this Quick Start Guide This document provides step-by-step instructions for installation and playback. Refer to the User Guide on the Yamaha website for more information. Visit the following website to see the latest User Guide. https://manual.yamaha.com/av/20/atsb200/...

  • Page 4: Quick Start Guide

    Supplied accessories Make sure you have received all of the following accessories: Use when mounting the sound bar on a wall. Sound bar (ATS-B200) Spacers (×2, on 1 sheet) Mounting template Remote control Power cord  NOTE • Quick Start Guide (this booklet) An HDMI cable is not included with this sound bar.
  • Page 5 Preparing the remote control Installing the sound bar Remove the battery insulating strip before attempting to use the Installed on a TV stand remote control. Controls Battery insulating strip Wall-mounted  NOTE A Lithium battery (CR2025) has already been inserted into the remote control.
  • Page 6 Connecting a TV Depending on the type of TV, connect the TV to the sound bar as follows: Is your TV equipped with an HDMI jack labeled as “ARC?” Connect the TV using an ARC-compatible HDMI cable (sold Connect the TV using an HDMI cable (sold separately) and digital separately).
  • Page 7  NOTE Connecting the TV using only the digital • When the sound bar is connected to a TV via HDMI cable, confirm optical audio cable (supplied) that the TV’s settings are properly configured as follows: – The TV's HDMI Control function is enabled. –...
  • Page 8 Connecting to power Playing TV sound through the sound bar After all connections are complete, connect the sound bar to power as follows: Power cord (supplied) To an AC wall outlet VOLUME (+/−) Sound bar (rear) Turn on the TV. When the TV is connected to the sound bar using an HDMI cable and the HDMI Control function of the TV is enabled, the sound bar will also turn on.
  • Page 9 Adjusting the sound to your preference d Enjoying enhanced bass sound STEREO 2-channel stereo playback. (Bass Extension) b Playing audio in surround sound Bass sound is enhanced and becomes more powerful when the Bass Extension with varying heights (3D feature is enabled. surround) Press BASS EXT to enable or disable When the 3D surround feature is enabled,...
  • Page 10 Select your product displayed within the list.  NOTE “Yamaha ATS-B200” or “YamahaAV” is displayed within the list. • To control the sound bar using the app, configure the settings on your mobile device as follows: Play audio content on the Bluetooth device.
  • Page 11 Ce document fournit des instructions étape par étape pour l’installation et la lecture. Reportez-vous au Mode d'emploi sur le site Web de Yamaha pour de plus amples informations. Visitez le site Web suivant pour accéder au Mode d'emploi le plus récent.

  • Page 12: Guide De Démarrage Rapide

    Accessoires fournis Vérifiez que vous disposez de tous les accessoires suivants : À utiliser lors de la fixation de la barre de son à un mur. Barre de son (ATS-B200) Entretoises (×2, sur une 1 feuille) Gabarit de fixation Télécommande Cordon d'alimentation ...
  • Page 13 Préparation de la télécommande Installation de la barre de son Retirez la languette isolante de la pile avant d’essayer d’utiliser la Installation sur un meuble de télévision télécommande. Commandes Languette isolante de la pile Montage mural  NOTE Une pile au lithium (CR2025) a déjà été insérée dans la télécommande.
  • Page 14 Raccordement d’un téléviseur Selon le type de téléviseur, raccordez le téléviseur à la barre de son comme suit : Votre téléviseur est-il équipé d’une prise HDMI étiquetée « ARC » ? Raccordez le téléviseur à l’aide d’un câble HDMI compatible ARC Raccordez le téléviseur à...
  • Page 15  NOTE Raccordement du téléviseur au moyen du • Lorsque la barre de son est raccordée à un téléviseur via un câble câble audio optique numérique HDMI, vérifiez que les réglages du téléviseur sont configurés correctement comme suit : uniquement (fourni) –...
  • Page 16 Raccordement à l’alimentation Lecture du son du téléviseur via la barre de son Une fois toutes les connexions terminées, raccordez la barre de son à l’alimentation comme suit : Cordon d’alimentation (fourni) Vers une prise secteur VOLUME (+/−) Barre de son (arrière) Allumez le téléviseur.
  • Page 17 Réglage du son selon vos préférences d Profiter de sons graves de STEREO Lecture stéréo 2 canaux. meilleure qualité (Accentuation des graves) b Lecture audio surround avec différentes hauteurs (Surround 3D) Les sons graves sont de meilleure qualité et deviennent plus puissants Lorsque la fonctionnalité...
  • Page 18 Voice • Modifier la luminosité des témoins à l’avant de la barre de son Sélectionnez votre produit affiché dans la liste. (Variateur) « Yamaha ATS-B200 » ou « YamahaAV » est affiché dans la  liste. NOTE • Pour contrôler la barre de son au moyen de l’application, configurez Lisez le contenu audio sur le dispositif Bluetooth.
  • Page 19 Vielen Dank für den Kauf dieses Yamaha-Produkts. • Zum vorschriftsmäßigen und sicheren Einsatz dieses Produkts lesen Sie vor Gebrauch diese Schnellstartanleitung und die mitgelieferte „Sicherheitsbroschüre“ . • Bewahren Sie dieses Dokument und die Sicherheitsbroschüre nach dem Lesen zum späteren Nachschlagen an einem sicheren Platz griffbereit auf.

  • Page 20: Schnellstartanleitung

    Mitgeliefertes Zubehör Vergewissern Sie sich, dass die folgenden Zubehörteile im Lieferumfang enthalten sind: Bei Montage des Sound-Bars an einer Wand zu verwenden. Sound-Bar (ATS-B200) Abstandhalter (×2, auf 1 Blatt) Montageschablone Fernbedienung Netzkabel  HINWEIS • Schnellstartanleitung Dieser Sound-Bar wird ohne HDMI-Kabel geliefert. Bitte (dieses Heft) erwerben Sie separat ein Kabel mit der passenden Länge.
  • Page 21 Vorbereiten der Fernbedienung Installieren des Sound-Bars Entfernen Sie den Batterie-Isolierstreifen vor dem ersten Gebrauch Auf einem Fernsehschrank der Fernbedienung. Bedienelemente Batterie-Isolierstreifen Bei Wandmontage  HINWEIS Eine Lithiumbatterie (CR2025) sitzt bereits in der Fernbedienung. Wirkungsbereich der Fernbedienung Verwenden Sie die Fernbedienung innerhalb des in der nachstehenden Abbildung gezeigten Bereichs: Bedienelemente Innerhalb 6 m...
  • Page 22 Anschließen eines Fernsehers Schließen Sie den Fernseher je nach Ausstattung wie folgt an den Sound-Bar an: Verfügt Ihr Fernseher über eine HDMI-Buchse mit der Kennzeichnung „ARC“? Nein Schließen Sie den Fernseher mit einem ARC-kompatiblen HDMI- Schließen Sie den Fernseher mit einem HDMI-Kabel (separat Kabel (separat erhältlich) an.
  • Page 23  HINWEIS Anschließen des Fernsehers nur mit dem • Wenn der Sound-Bar über ein HDMI-Kabel mit dem Fernseher optisch digitalen Audiokabel verbunden ist, vergewissern Sie sich, dass die Einstellungen des Fernsehers wie folgt korrekt konfiguriert sind: (mitgeliefert) – Die HDMI-Steuerfunktion des Fernsehers ist aktiviert. –...
  • Page 24 Netzanschluss Wiedergeben des Fernsehtons über den Sound-Bar Nachdem alle anderen Anschlüsse hergestellt wurden, schließen Sie den Sound-Bar wie folgt an: Netzkabel (mitgeliefert) An eine Netzsteckdose VOLUME (+/−) Sound-Bar (Rückseite) Schalten Sie den Fernseher ein. Wenn der Fernseher mit einem HDMI-Kabel angeschlossen ist und die HDMI-Steuerfunktion des Fernsehers aktiviert wurde, wird der Sound-Bar gleichzeitig eingeschaltet.
  • Page 25 Anpassen des Klangs d Hörgenuss mit verstärktem STEREO 2-Kanal-Stereowiedergabe. Bassklang (Bass Extension) Bei aktivierter Basserweiterungsfunktion b Wiedergabe von Ton mit Surround- werden Bässe angehoben und klingen Sound aus verschiedenen Höhen kraftvoller. (3D-Surround) Drücken Sie BASS EXT um die diese Funktion zu aktivieren oder zu Wenn die 3D-Surround-Funktion aktiviert deaktivieren.
  • Page 26 Clear Voice Wählen Sie Ihr Produkt in der angezeigten Liste. • Ändern der Helligkeit der Anzeigen an der Vorderseite des Sound- Bars (Dimmer) „Yamaha ATS-B200“ oder „YamahaAV“ wird in der Liste angezeigt.  HINWEIS • Zum Bedienen des Sound-Bars mit der App konfigurieren Sie die Geben Sie einen Audioinhalt auf dem Bluetooth- Einstellungen an Ihrem Mobilgerät wie folgt:...
  • Page 27 Tack för att du har köpt den här Yamaha produkten. • För att använda denna produkt korrekt och säkert, läs denna Snabbuppstartsguide och medföljande broschyren ”Säkerhetsanvisningar” innan du använder enheten. • Efter att ha läst detta dokument och Säkerhetsanvisningar, se till att förvara dem på...

  • Page 28: Snabbuppstartsguide

    Medföljande tillbehör Se till att du har fått samtliga följande tillbehör: Använd vid montering av soundbaren på en vägg. Soundbar (ATS-B200) Distanser (×2, på 1 ark) Monteringsmall Fjärrkontroll Nätsladd  OBS! • Snabbuppstartsguide En HDMI-kabel medföljer inte denna soundbar. Tänk på längden (denna broschyr) när du köper denna kabel separat.
  • Page 29 Förberedande av fjärrkontrollen Montera soundbaren Ta bort batteriets isoleringsremsa innan du försöker använda Monterad på ett TV-ställ fjärrkontrollen. Reglage Isoleringsremsa för batteriet Väggmonterad  OBS! Ett litiumbatteri (CR2025) har redan satts in i fjärrkontrollen. Fjärrkontrollens räckvidd Använd fjärrkontrollen inom området som visas i följande illustration: Reglage Inom 6 m Fjärrkontrollsen-...
  • Page 30 Ansluta en TV Beroende på typ av TV, anslut Tv:n till soundbaren enligt följande: Är din TV utrustad med ett HDMI-jack markerat som ”ARC”? Anslut Tv:n med en ARC-kompatibel HDMI-kabel (säljs separat). Anslut Tv:n med en HDMI-kabel (säljs separat) och digital optisk ljud kabel (medföljer).
  • Page 31  OBS! Ansluta Tv:n endast med digital optisk • När soundbaren är ansluten till en TV via HDMI-kabel, kontrollera ljud kabel (medföljer) att Tv:ns inställningar är korrekt konfigurerade enligt följande: – Tv:ns HDMI-kontrollfunktion är aktiverad. – TV-ljudutmatningsinställning är satt till ARC. (När en ARC- När HDMI-kontrollfunktionen inte används eller Tv:n inte är utrustad kompatibel TV används.) med ett HDMI-ingångsjack, anslut Tv:n enligt följande:...
  • Page 32 Anslutning till ström Spelar Tv-ljud genom soundbaren Efter att alla anslutningar slutförts, anslut soundbaren till ström enligt följande: Nätsladd (medföljer) Till ett vägguttag VOLUME (+/−) Soundbar (bak) Slå på Tv:n. När Tv:n är ansluten till soundbaren med en HDMI-kabel och HDMI-kontrollfunktionen på...
  • Page 33 Justera ljudet enligt dina önskemål b Spela upp ljud i surround med d Lyssna på förstärkt basljud (Bass olika höjder (3D-surround) Extension) När 3D surround funktionen är aktiverad Basljud utökat och blir kraftfullt när gör ”DTS Virtual:X” (virtuell 3D- basutökningsfunktionen är aktiverad. surroundteknik) det möjligt att Tryck på...
  • Page 34 (Dimmer) Välj din produkt som visas i listan.  OBS! ”Yamaha ATS-B200” eller ”YamahaAV” visas i listan. • För att styra soundbaren med appen, konfigurera inställningarna på din mobil apparat enligt följande: Spela ljudinnehåll på Bluetooth-apparaten. – Aktivera Bluetooth-funktionen.
  • Page 35 Grazie per aver acquistato questo prodotto Yamaha. • Per utilizzare questo prodotto in modo corretto e sicuro, leggere questa Guida introduttiva e il libretto “Volantino sulla sicurezza” in dotazione prima di utilizzare l’unità. • Dopo aver letto questo documento e il Volantino sulla sicurezza, conservarli in un luogo sicuro per potervi fare riferimento in futuro.

  • Page 36: Guida Introduttiva

    Accessori in dotazione Accertare di aver ricevuto tutti i seguenti accessori: Da usare per il montaggio a parete della soundbar. Soundbar (ATS-B200) Distanziatori (×2 su un foglio) Dima di montaggio Telecomando Cavo di alimentazione  NOTA • Guida introduttiva Con questa soundbar non è incluso un cavo HDMI. Quando si...
  • Page 37 Preparazione del telecomando Installazione della soundbar Rimuovere la linguetta isolante della batteria prima di tentare di usare Installazione su un supporto TV il telecomando. Comandi Linguetta isolante della batteria Montaggio a parete  NOTA Una batteria al litio (CR2025) è già stata inserita nel telecomando. Campo d’azione del telecomando Usare il telecomando entro il campo d’azione indicato nella seguente illustrazione:...
  • Page 38 Collegamento di un televisore A seconda del tipo di televisore, collegare il televisore alla soundbar come segue: Il televisore è dotato di una presa HDMI etichettata “ARC?” Sì Collegare il televisore utilizzando un cavo HDMI compatibile con ARC Collegare il televisore utilizzando un cavo HDMI (in vendita (in vendita separatamente).
  • Page 39  NOTA Collegamento del televisore usando solo il • Se la soundbar è collegata al televisore tramite cavo HDMI, cavo audio ottico digitale (in dotazione) verificare che le impostazioni del televisore siano configurate correttamente, come indicato di seguito: – La funzione Controllo HDMI del televisore è attiva. Se la funzione Controllo HDMI non viene utilizzata o il televisore non –...
  • Page 40 Collegamento all’alimentazione Riproduzione dell'audio del televisore dalla soundbar Una volta completate tutte le connessioni, collegare la soundbar all’alimentazione come indicato di seguito: Cavo di alimentazione (in dotazione) A una presa di corrente VOLUME (+/−) Soundbar (lato posteriore) Accendere il televisore. Se il televisore è...
  • Page 41 Regolazione del suono in base alla proprie preferenze d Ascolto di suoni bassi migliorati STEREO Riproduzione stereo a 2 canali. (Bass Extension) La funzione Bass Extension attiva b Riproduzione dell’audio in migliora e rende più potenti i suoni bassi. surround con altezze variabili Premere BASS EXT per attivare o (surround 3D) disattivare la funzione.
  • Page 42 Selezionare il prodotto visualizzato nell’elenco. NOTA • Per controllare la soundbar usando l’app, configurare le Nell’elenco è visualizzato “Yamaha ATS-B200” o “YamahaAV” . impostazioni del dispositivo mobile come indicato di seguito: Riprodurre il contenuto audio sul dispositivo – Attivare la funzione Bluetooth.
  • Page 43 Gracias por la compra de este producto Yamaha. • Para usar este producto de una forma adecuada y segura, lea esta Guía de inicio rápida y el folleto “Folleto de seguridad” incluido antes de usar la unidad. • Tras leer este documento y el Folleto de seguridad, asegúrese de guardarlos en un lugar seguro para poder consultarlos en cualquier momento.

  • Page 44: Guía De Inicio Rápida

    Accesorios incluidos Asegúrese de haber recibido todos los accesorios que aparecen a continuación: Para montar la barra de sonido en una pared. Barra de sonido (ATS-B200) Separadores (×2 en 1 lámina) Plantilla de montaje Mando a distancia Cable de alimentación ...
  • Page 45 Preparación del mando a distancia Instalación de la barra de sonido Quite la tira aislante de la pila antes de intentar utilizar el mando a Instalación en un soporte de televisor distancia. Controles Tira aislante de la pila Montaje en pared ...
  • Page 46 Conexión a un televisor Según el tipo de televisor, conecte el televisor a la barra de sonido del siguiente modo: ¿Cuenta su televisor con una toma HDMI etiquetada como “ARC”? Sí Conecte el televisor con un cable HDMI compatible con ARC Conecte el televisor con un cable HDMI (vendido por separado) y un (vendido por separado).
  • Page 47  NOTA Conexión del televisor solo con el cable de • Una vez que la barra de sonido está conectada al televisor con un audio óptico digital (incluido) cable HDMI, compruebe que los ajustes del televisor están configurados correctamente del siguiente modo: –...
  • Page 48 Conexión de la alimentación Reproducción del sonido del televisor mediante la barra de Una vez realizadas todas las conexiones, conecte la barra de sonido sonido a la alimentación del siguiente modo: Cable de alimentación (incluido) A una toma de CA Barra de sonido (trasera) VOLUME (+/−) Encienda el televisor.
  • Page 49 Ajuste del sonido según sus preferencias d Disfrutar de sonidos graves STEREO Reproducción estéreo de 2 canales. mejorados (Extensión de graves) Al activar la función Extensión de b Reproducción de audio en sonido graves, los sonidos graves se mejoran y envolvente a distintas alturas son más potentes.
  • Page 50 Seleccione su producto mostrado en la lista.  NOTA Se muestra en la lista “Yamaha ATS-B200” o “YamahaAV” . • Para controlar la barra de sonido con la aplicación, configure los ajustes en el dispositivo móvil del siguiente modo: Reproduzca contenido de audio en el dispositivo –...
  • Page 51 Sobre este Guia de Iniciação Rápida Este documento oferece instruções passo a passo para a instalação e reprodução. Consulte o Guia do Usuário no website da Yamaha para mais informações. Visite o seguinte website: para ver o Guia do Usuário mais recente.

  • Page 52: Guia De Iniciação Rápida

    Acessórios fornecidos Certifique-se de que recebeu todos os acessórios abaixo: Utilize quando montar a barra de som numa parede. Barra de som (ATS-B200) Espaçadores (×2, em 1 folha) Gabarito de montagem Telecomando Cabo de alimentação  OBSERVAÇÃO • Guia de Iniciação Rápida Não é...
  • Page 53 Preparação do telecomando Instalação da barra de som Retire a fita de isolamento de pilha antes de tentar utilizar o Instalação num suporte de TV telecomando. Controlos Fita de isolamento de pilha Montagem mural  OBSERVAÇÃO Uma pilha de lítio (CR2025) já vem colocada no telecomando. Alcance de operação do telecomando Utilize o telecomando dentro do alcance mostrado na seguinte ilustração...
  • Page 54 Ligação de uma TV Dependendo do tipo de TV, ligue a TV à barra de som como segue: É sua TV equipada com uma tomada HDMI rotulada como “ARC”? Não Ligue a TV utilizando um cabo HDMI compatível com ARC (vendido Ligue a TV utilizando um cabo HDMI (vendido separadamente) e o separadamente).
  • Page 55  OBSERVAÇÃO Ligar a TV utilizando apenas o cabo de • Ao ligar a barra de som a uma TV através de um cabo HDMI, áudio digital ótico (fornecido) certifique-se de que as definições da TV estão adequadamente configuradas como segue: –...
  • Page 56 Maneira de ligar a alimentação Reprodução do som de uma TV através da barra de som Uma vez concluídas todas as ligações, ligue a barra de som à fonte de energia como segue: Cabo de alimentação (fornecido) Para uma tomada elétrica de CA VOLUME (+/−) Barra de som (traseira) Ligue a TV.
  • Page 57 Ajuste do som para sua preferência GAME Prima CLEAR VOICE para ativar ou Este modo de som é o mais desativar esta função. adequado para jogos de vídeo. A reprodução de som surround é realizada. STEREO Pisca três vezes: ativado Reprodução estéreo de 2 canais.
  • Page 58 • Alterar o brilho dos indicadores na frente da barra de som Selecione seu produto apresentado na lista. (Regulador de intensidade luminosa) “Yamaha ATS-B200” ou “YamahaAV” é apresentado na lista.  OBSERVAÇÃO • Para controlar a barra de som utilizando a aplicação, configure as Reproduza o conteúdo de áudio no dispositivo...
  • Page 59 Hartelijk dank voor het aanschaffen van dit Yamaha product. • Om dit product veilig en op de juiste manier te kunnen gebruiken, moet u deze Snelstartgids en het meegeleverde boekwerkje “Veiligheidsbrochure” lezen voordat u het toestel gaat gebruiken. • Nadat u dit document en de Veiligheidsbrochure hebt gelezen, moet u deze op een veilige plek bewaren zodat u er altijd iets in kunt opzoeken.

  • Page 60: Snelstartgids

    Meegeleverde accessoires Controleer of u alle volgende accessoires inderdaad ontvangen hebt: Voor wanneer u de geluidsbalk aan de wand wilt bevestigen. Geluidsbalk (ATS-B200) Afstandshouders (×2, op 1 vel) Bevestigingssjabloon Afstandsbediening Netsnoer  OPMERKING • Snelstartgids (dit boekje) Er wordt geen HDMI-kabel meegeleverd met deze geluidsbalk.
  • Page 61 Voorbereiden van de De geluidsbalk installeren afstandsbediening Installatie op een tv-standaard Verwijder de isolatiestrip van de batterij voor u probeert de afstandsbediening te gebruiken. Bedieningsorganen Aan de wand bevestigd Isolatiestrip van batterij  OPMERKING Een lithiumbatterij (CR2025) is reeds in de afstandsbediening geplaatst.
  • Page 62 Een tv aansluiten Afhankelijk van het type tv, moet u de tv als volgt aansluiten op de geluidsbalk: Heeft uw tv een HDMI-aansluiting met het label “ARC” of iets dergelijks? Sluit de tv aan met een voor ARC geschikte HDMI-kabel (los Sluit de tv aan met een HDMI-kabel (los verkrijgbaar) en een optisch verkrijgbaar).
  • Page 63  OPMERKING De tv aansluiten via alleen de optisch • Wanneer de geluidsbalk is aangesloten op een tv via een HDMI- digitale audiokabel (meegeleverd) kabel, moet u controleren of de instellingen van de tv correct zijn geconfigureerd als volgt: – De HDMI-bedieningsfunctie (HDMI Control) is ingeschakeld op de Wanneer de HDMI-bedieningsfunctie (HDMI Control) niet wordt gebruikt, of de tv geen HDMI-ingangsaansluiting heeft, moet u de tv –...
  • Page 64 Aansluiten op de Geluid van de tv weergeven via de stroomvoorziening geluidsbalk Nadat alle aansluitingen voltooid zijn, moet u de geluidsbalk als volgt aansluiten op de stroomvoorziening: Netsnoer (meegeleverd) Naar een stopcontact VOLUME (+/−) Geluidsbalk (achterkant) Zet de tv aan. Wanneer de tv is aangesloten op de geluidsbalk via een HDMI- kabel en de HDMI-bedieningsfunctie (HDMI Control) van de tv is ingeschakeld, zal de geluidsbalk ook worden ingeschakeld.
  • Page 65 Het geluid aanpassen aan uw voorkeuren GAME Druk op CLEAR VOICE om deze functie Deze weergavestand is het beste in of uit te schakelen. voor computerspelletjes. Er wordt surroundweergave uitgevoerd. STEREO 2-kanaals stereoweergave. Knippert drie keer: ingeschakeld b Surroundweergave met Knippert één keer: uitgeschakeld verschillen in hoogte (3D- d Genieten van verbeterde...
  • Page 66 • In- of uitschakelen van de functies Bass Extension en Clear Voice • Veranderen van de helderheid van de indicators aan de voorkant Selecteer uw product van de lijst. van de geluidsbalk (Dimmer) Op de lijst zal “Yamaha ATS-B200” of “YamahaAV” worden  OPMERKING vermeld.
  • Page 67 Благодарим вас за покупку данного изделия Yamaha. • Для надлежащего и безопасного использования данного изделия прочтите данное Краткое руководство по началу работы и прилагаемую брошюру “Брошюра по безопасности” перед использованием аппарата. • После прочтения данного документа и Брошюра по безопасности храните их в надежном месте, чтобы к ним...

  • Page 68: Краткое Руководство По Началу Работы

    Прилагаемые аксессуары Убедитесь в наличии всех перечисленных ниже аксессуаров: Используйте при монтаже саундбара на стену. Саундбар (ATS-B200) Проставки (×2, на 1 листе) Монтажный шаблон Пульт ДУ Шнур питания  ПРИМЕЧАНИЕ • Краткое руководство по К данному саундбару кабель HDMI не прилагается.
  • Page 69 Подготовка пульта ДУ Установка саундбара Перед использованием пульта ДУ удалите изолирующую Установка на ТВ-тумбе прокладку батарейки. Органы управления Изолирующая прокладка батарейки Крепление на стене  ПРИМЕЧАНИЕ Литиевая батарейка (CR2025) уже вставлена в пульт ДУ. Диапазон работы пульта ДУ Используйте пульт ДУ в пределах диапазона, показанного на следующем...
  • Page 70 Подключение телевизора В зависимости от типа телевизора подключите телевизор к саундбару следующим образом: Оснащен ли ваш телевизор гнездом HDMI с обозначением “ARC?” Да Нет Подключите телевизор с помощью ARC-совместимого кабеля Подключите телевизор с помощью кабеля HDMI (продается отдельно) HDMI (продается отдельно). и...
  • Page 71  ПРИМЕЧАНИЕ Подключение телевизора только с • При подключении саундбара к телевизору с помощью кабеля помощью цифрового оптического HDMI убедитесь, что надлежащим образом выполнены следующие настройки телевизора: аудиокабеля (прилагается) – Функция управления по HDMI телевизора включена. – Аудиовыход телевизора установлен в ARC. (Если Если...
  • Page 72 Подключение к электропитанию Воспроизведение звука телевизора через саундбар По завершении всех подключений подключите саундбар к питанию следующим образом: Шнур питания (прилагается) В настенную розетку переменного тока VOLUME (+/−) Саундбар (задняя сторона) Включите телевизор. Если телевизор подключен к саундбару с помощью кабеля HDMI и...
  • Page 73 Регулировка звука в соответствии с вашими предпочтениями Выполняется воспроизведение используется много фоновой музыки окружающего звука. и звуковых эффектов. Нажмите CLEAR VOICE для GAME включения или отключения данной Этот режим звука наилучшим функции. образом подходит для видеоигр. Выполняется воспроизведение окружающего звука. STEREO 2-канальное...
  • Page 74 • Включение или отключение окружающего 3D-звука • Включение или отключение функций Bass Extension и Clear Выберите ваше изделие в отображенном списке. Voice • Изменение яркости индикаторов на передней стороне В списке будет отображено “Yamaha ATS-B200” или саундбара (диммер) “YamahaAV” .  ПРИМЕЧАНИЕ...
  • Page 75 感谢您购买本 Yamaha 产品。 • 为正确而安全地使用本产品，请在使用本机之前阅读本 快 速启动指南 和随附的小册子 “ 安全手册 ”。 • 阅读本文件和 安全手册 之后，请确保将其存放在安全的 地方以备随时查阅。 关于本 快速启动指南 本文件提供逐步安装和播放的说明。有关更多信息，请参阅 Yamaha 网站上的 用户指南。 请访问以下网站以查看最新的 用户指南。 https://manual.yamaha.com/av/20/atsb200/ Zh-cn...

  • Page 76: 快速启动指南

    随附配件 请确保您已收到下列所有配件： 将回音壁安装在墙上时使用。 回音壁 （ATS-B200） 垫片 （×2， 1 片） 安装模板 遥控器 电源线  注 • 快速启动指南 （本册子） 此回音壁未随附 HDMI 缆线。单独购买此缆线时，请考虑 • 安全手册 数字光纤音频缆线 其长度。 Zh-cn...
  • Page 77 准备遥控器 安装回音壁 在尝试使用遥控器前，请先取下电池绝缘片。 安装在电视机底座上 电池绝缘片 控制器  注 壁挂式 遥控器内已经插入锂电池 （CR2025） 。 遥控器操作范围 请在下图所示的范围内使用遥控器： 控制器 6 m 以内 遥控器传感器 将回音壁安装在墙上时，请参阅用户指 南。 用户指南 Zh-cn...
  • Page 78 连接电视 根据电视制式，请按照以下步骤将电视连接至回音壁： 您的电视是否配备了标有 “ARC” 的 HDMI 插孔？ 是 否 使用兼容 ARC 的 HDMI 缆线 （另售）连接电视。 使用 HDMI 缆线 （另售）和数字光纤音频缆线 （随附）连接 电视。确保使用两条缆线连接电视。 OPTICAL HDMI IN OPTICAL HDMI IN 兼容 ARC 的电视 电视 兼容 ARC 的 音频输出 HDMI 输入 HDMI HDMI HDMI 输入 （数字光...
  • Page 79  仅使用数字光纤音频缆线 （随附）连接电 注 • 通过 HDMI 缆线将回音壁连接至电视时，请确认电视设置已 视 正确配置如下： –电视的 HDMI 控制功能已启用。 如果未使用 HDMI 控制功能或电视未配备 HDMI 输入插孔， –电视的音频输出已设为 ARC。 （使用兼容 ARC 的电视 请按照以下步骤连接电视： 时。 ） • 电视的 HDMI 控制功能允许使用电视遥控器控制以下功能： –打开和关闭电源 OPTICAL 音频输出 电视和回音壁同时开 / 关。 （数字光纤音频） –音量调节 将电视的音频输出设为回音壁时，可以调节回音壁的音量。 电视 1.
  • Page 80 连接到电源 通过回音壁播放电视声音 完成所有连接后，请按照以下步骤将回音壁连接到电源： 电源线 （随附） 至交流墙壁电源插座 VOLUME (+/−) 回音壁 （后部） 打开电视。 如果使用 HDMI 缆线将电视连接至回音壁且启用电视的 HDMI 控制功能，则回音壁会同时开启。在这种情况下， 请转到步骤 。 打开回音壁。 按遥控器上的 z 按钮，或触摸回音壁上的 z。 按 TV。 按 VOLUME (+/−) 调节音量。 Zh-cn...
  • Page 81 根据您的偏好调节声音 b 从不同高度以环绕声播放音频 （3D d 享受增强的低音音效 （低音增强） 环绕声） 启用低音增强功能后，低音会增强 并变得更为强劲。 启用 3D 环绕声功能后， “DTS 按 BASS EXT 启用或禁用此功能。 Virtual:X” （虚拟 3D 环绕声技术）不 仅可从水平方向而且可从不同高度聆 听环绕声。 按 3D SURROUND 启用或禁用 3D 环 绕声功能。 闪烁三次：已启用 c 增强人声 （清晰音质） 闪烁一次：已禁用 a 基于视频或音频内容的聆听模式 启用清晰音质后，可以更轻松地倾  （声音模式）...
  • Page 82 按 BLUETOOTH 将输入源切换为 Bluetooth。 • 在声音模式之间切换 在 Bluetooth 装置上，启用 Bluetooth 功能。 • 启用或禁用 3D 环绕声 • 启用或禁用低音增强和清晰音质功能 选择列表中显示的产品。 • 更改回音壁正面的指示灯亮度 （调光器） 列表中显示 “Yamaha ATS-B200” 或 “YamahaAV”。  注 播放 Bluetooth 装置上的音频内容。 • 要使用该应用程序控制回音壁，请按照以下步骤在移动设备 上配置设置： 回音壁将开始播放 Bluetooth 装置上的音频。 –启用 Bluetooth 功能。...
  • Page 84 Yamaha Global Site https://www.yamaha.com/ Yamaha Downloads https://download.yamaha.com/ Manual Development Group © 2020 Yamaha Corporation Published 05/2020 2020年5月 KSOD-A2 AV19-0352 10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650 Japan 10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650 Japan...
