Ajuster l'amplitude du mouvement de
flexion plantaire
Modifier l'amplitude du mouvement de flexion plantaire altère l'amplitude
de mouvement de l'étrier entre sa position neutre (à l'angle d'alignement
de la cheville) et le point d'arrêt du mouvement de flexion plantaire.
Paramétrer l'amplitude de mouvement de flexion
plantaire au point zéro :
•
Débloquer l'ajustement d'amplitude du mouvement de
flexion plantaire à l'aide de la clé de 1,5 mm et desserrer la
vis de blocage de l'amplitude.
•
En utilisant la clé de réglage de 4 mm, tourner la vis
d'ajustement de l'amplitude de mouvement au maximum
dans le sens des aiguilles d'une montre.
Augmenter l'amplitude de mouvement de flexion plantaire :
•
Tourner la vis d'ajustement dans le sens inverse des
aiguilles d'une montre pour augmenter l'amplitude de
mouvement de 5° par tour complet.
Bloquer l'amplitude de mouvement de flexion plantaire :
•
Bloquer la vis d'ajustement en serrant l'écrou d'ajustement
et fixer l'amplitude de mouvement à 0,5 Nm (Fig. 1).
Remarques :
• L'amplitude du mouvement de flexion plantaire peut se régler à 10° maximum (2 tours de la vis d'ajustement).
• Compter le nombre de tours afin de savoir à quel angle le réglage est fixé.
• La vis d'ajustement de l'amplitude du mouvement de flexion plantaire est pré-enduit d'un frein filet et ne
nécessite pas d'être sécurisé avec un adhésif bloquant pour les cinq premiers réglages.
Ajuster l'amplitude du mouvement de
flexion plantaire avec le ressort de
rappel de flexion plantaire.
Tourner la tige de réglage du ressort pour ajuster l'amplitude du mouvement de flexion plantaire.
Paramétrer l'amplitude de mouvement de flexion plantaire au point zéro

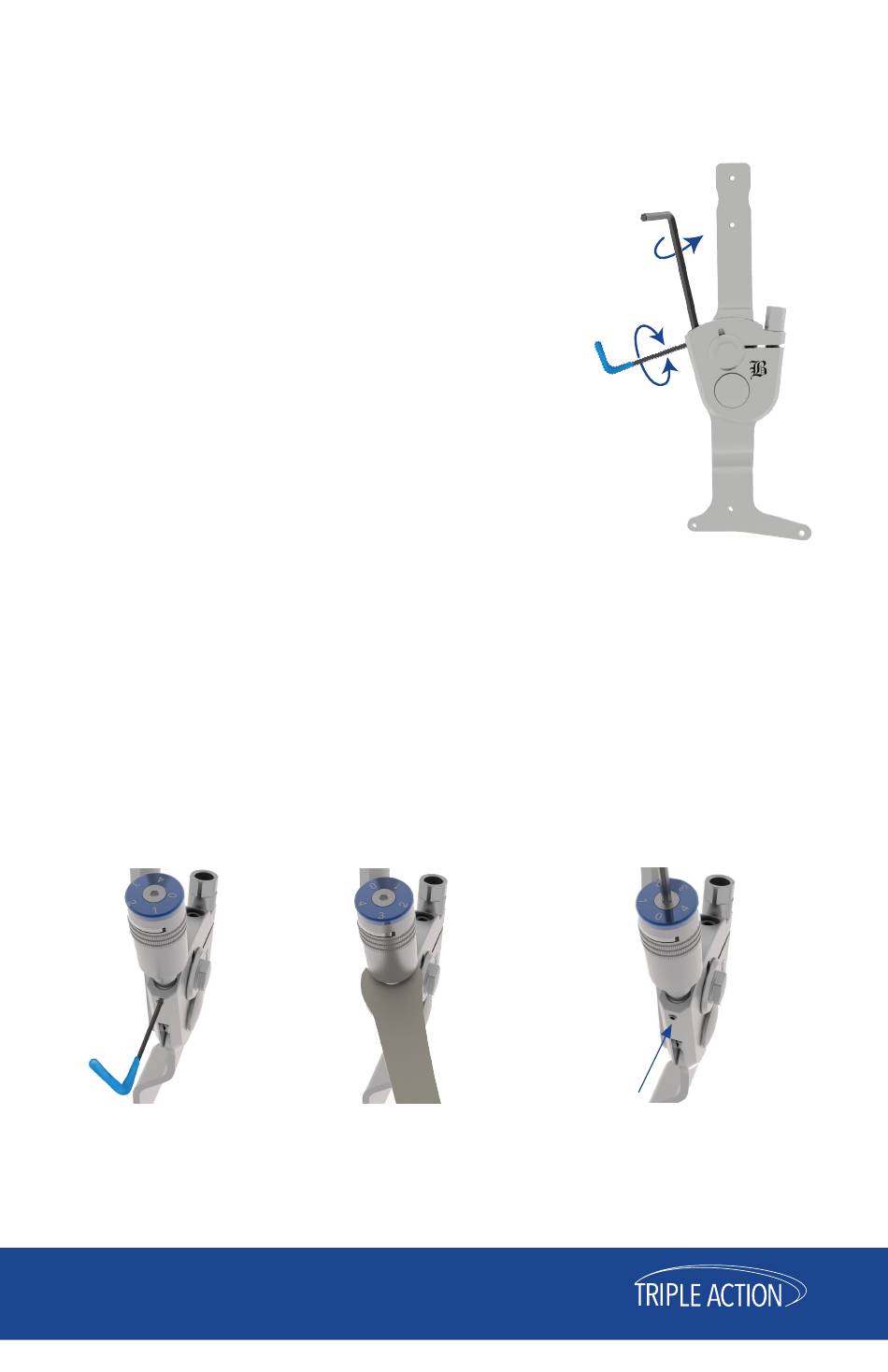

Fig. 1
Débloquer/bloquer l'ajustement
d'amplitude de la flexion plantaire à
l'aide de la clé de 1,5 mm, et serrer/
desserrer la vis de blocage de
l'amplitude.
Fig. 2
Régler l'amplitude de la
flexion plantaire à 0° en tournant la
tige de réglage au maximum dans
le sens des aiguilles d'une montre
à l'aide de la clé de réglage.
5.
Augmenter
l'amplitude du
mouvement de
flexion plantaire
Débloquer/bloquer
l'ajustement de
l'amplitude de
mouvement
Ajuster l'amplitude du
mouvement de flexion plantaire
Fig. 1
Fig. 3
Desserrer la vis du cadran d'amplitude
à l'aide de la clé de réglage de 2 mm et
positionner le réglage de l'amplitude du
mouvement de flexion plantaire à 0° en
tournant le cadran du réglage d'amplitude
bleu. Le côté du composant principal où se
trouve le canal de flexion plantaire sert de
référence pour ce réglage.
