ment sûr des produits tout au long de leur
durée de vie. Les charges de pression maxima-
les indiquées ci-après pour les méthodes de
fi xation tiennent déjà compte de ces cont-
raintes élevées et doivent être considérées

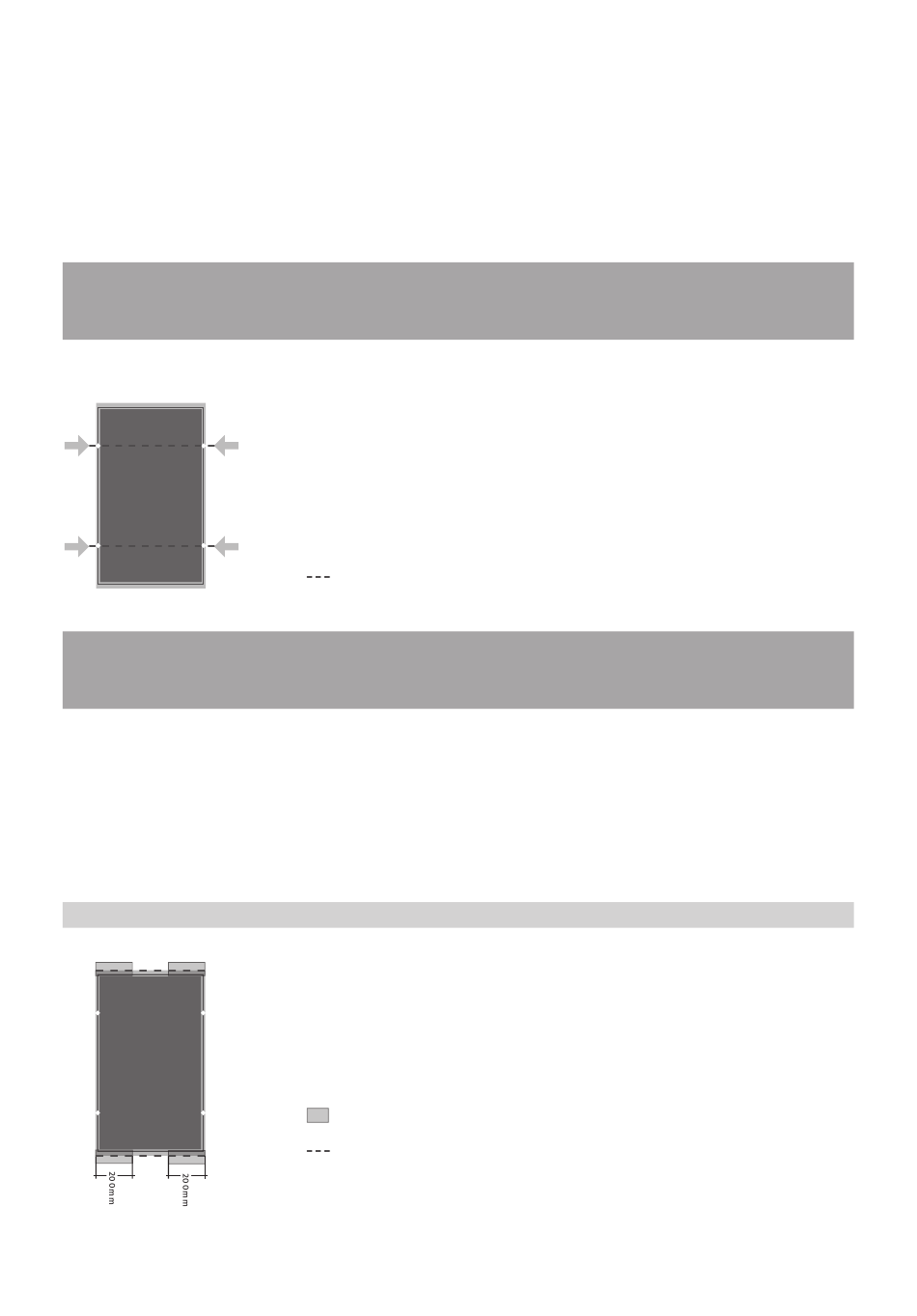

La fi xation des modules photovoltaïques SOLARWATT peut s'opérer de diff érentes manières:
1
SYSTÈME DE SERRAGE
Fixation par vis dans les trous de fi xation
N'utilisez que les trous prévus à cet eff et (diamètre : 9 mm).
2
VISSAGE
Fixation par brides de module adéquates
Les modules PV doivent être fi xés en quatre
points à l'intérieur des zones de fi xation indi-
quées sur la fi gure. Pour cela, il faut utiliser des
colliers de serrage d'une surface suffi sante (au
moins 8 mm x 40 mm).
Montage à la verticale et fi xation par les petits côtés
PAGE 6 | SOUS RÉSERVE D'ERREURS ET DE MODIFICATIONS | © 2018 SOLARWATT GMBH | AZ-TM-PMS-1467 | REV 012 | STATUS: 08/2017
comme charges maximales dans les conditions
d'installation en tenant compte des coeffi -
cients, ceci conformément aux EUROCODE 1
(EN 1991-1).
Fixation par vis dans les trous de fi xation
La charge de pression maximale pour cette
situation de montage est de 2.400 N/m².
châssis
Respecter le couple de serrage indiqué dans le
manuel d'installation du fabricant de la pince.
Veillez à ce que la pince de fi xation ne déforme
pas le module et ne touche pas le verre.
Fixation par les petits côtés
La charge de pression maximale pour cette
situation de montage est de 3.000 N/m².
Zones dédiées à la fi xation
châssis
