l'angle de phase correspond à 90° uniquement pour une fréquence bien
précise et diminue en même temps que les fréquences. Cela n'induit toutefois
aucune restriction concernant la discrimination de sens, car pratiquement
tous les appareils terminaux sont capables d'interpréter parfaitement cette
information de sens, même lorsque le déphasage n'est plus visible sur un
oscilloscope.
Dans ce cas précis, le temps de retard A/B est à régler au niveau du
commutateur DIL2 conformément à la fréquence de sortie maximale.
Plus le facteur diviseur présélectionné sera élevé, plus le déphasage se
rapprochera d'une position 90° indépendamment de la fréquence.
DIL2
8
on
on
off
off
It25102a_f.DOC / Feb-08

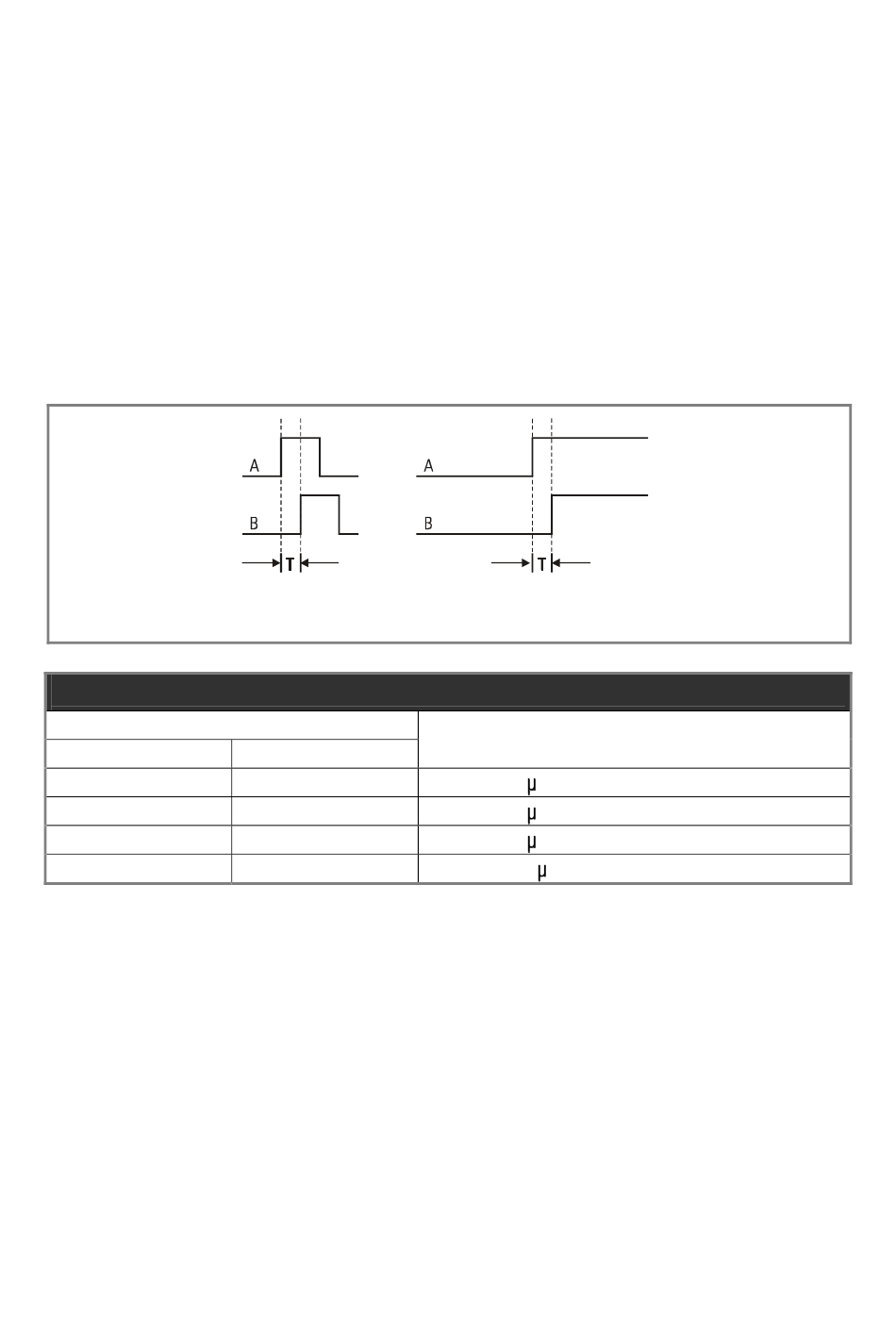

Déphasage temporel A/B en cas conversion d'un
format de direction 2 ou 3 en format de direction 1
Déphasage temporel A/B
7
on
off
on
off
T = 0,4 s
T = 1,2 s
T = 4,4 s
T = 10,0 s
Page 9 / 14
