Date : 14/10/19
Reference : 69681-frn
3.3.3. Branchement des câbles
I.

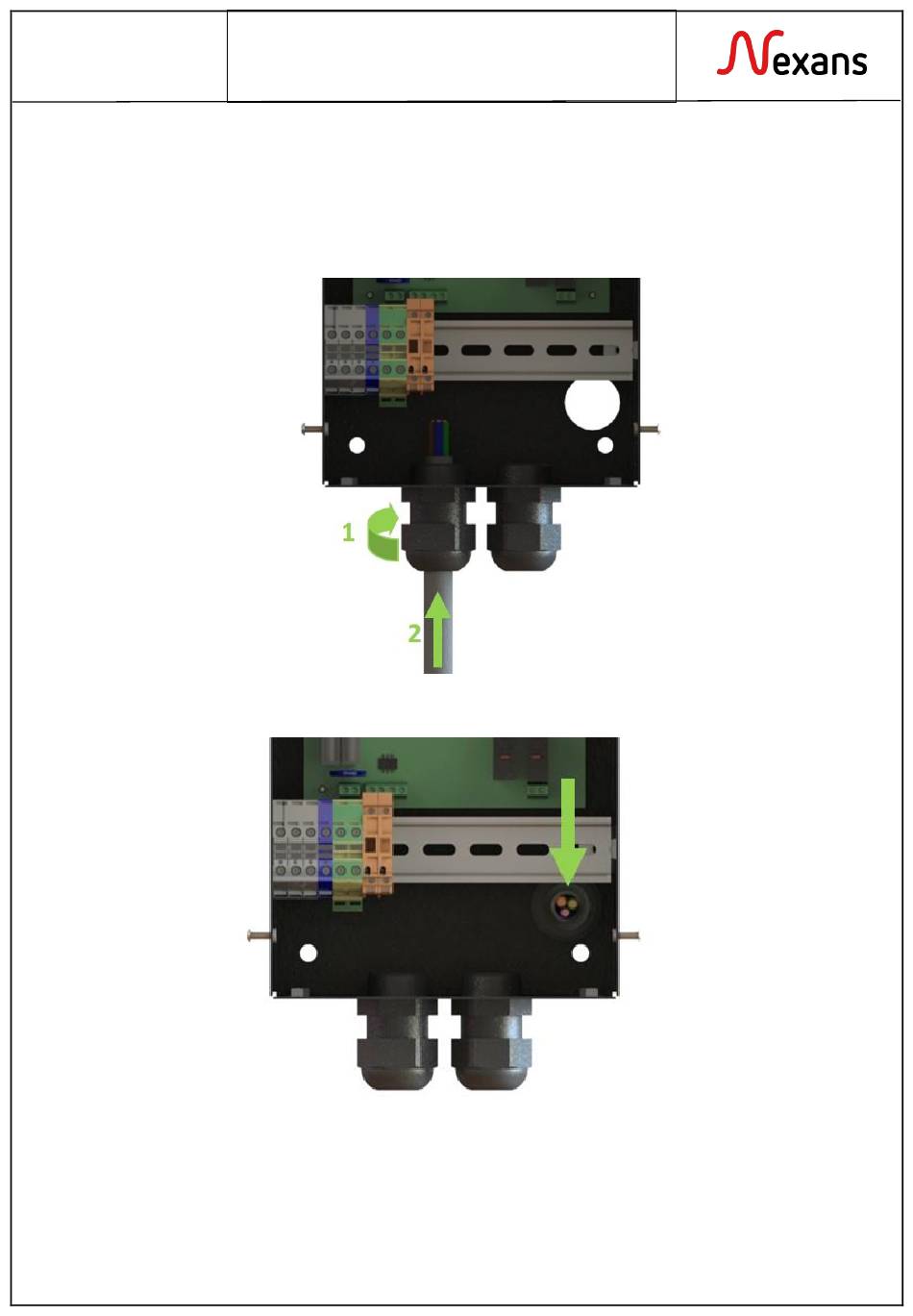

L'entrée du câble dépend du mode d'installation de la borne. Si le câble est inséré par le bas,
utiliser la bague de serrage à gauche (a). Si le câble est inséré par l'arrière (à travers le mur ou
le socle), utiliser la bague d'entrée en caoutchouc (b).
a) Desserrer le presse-étoupe, insérer le câble.
b) Insérer le câble dans la rondelle en caoutchouc.
II.
Dénuder le câble sur au moins 10 cm et connecter les fils sur les borniers selon le schéma suivant.
Si les câbles sont utilisés sont flexibles, vous devez toujours utiliser des cosses pour le raccordement
dans les borniers. Assurez-vous toujours que le câble est complètement inséré de sorte qu'aucun
élément n'interfère avec.
AGICITY UNO
Notice d'installation
Page 10 sur 21
