Mode d'emploi
Appareil chirurgical laser Limax
5.5.5
Branchement de l'interrupteur à pédale
5.5.6
Branchement du laser au réseau

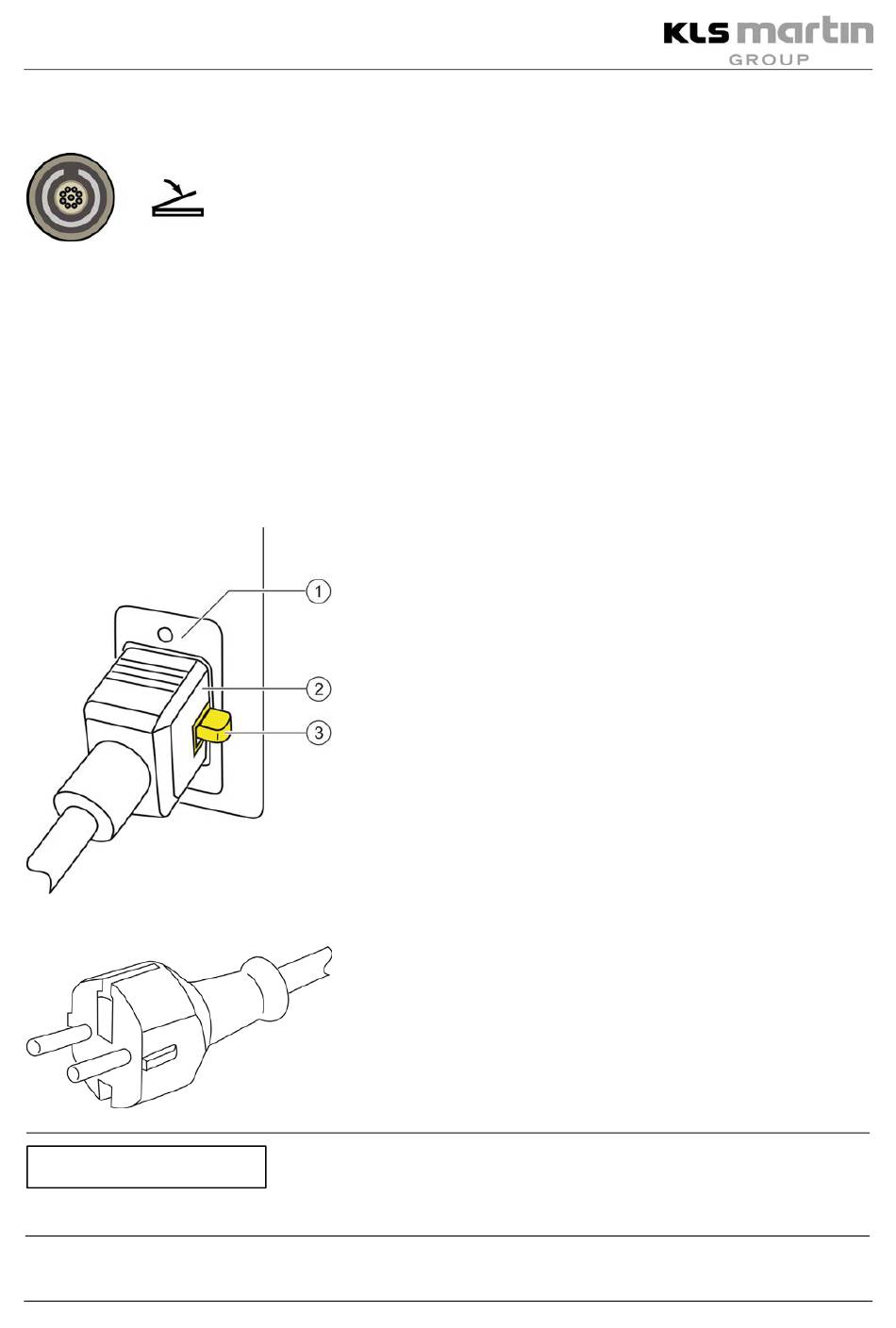

Fig. 5-5:
Branchement au réseau
INDICATION
N'utiliser ni boîtier de distribution ni rallonge !
V. 2.0
®
60
Prise de raccordement de l'interrupteur à
pédale (5, Fig. 5-2) permettant d'activer le laser.
Description fonctionnelle, voir chapitre 6.10 "Interrupteur à
pédale", page 55. Positionner l'interrupteur à pédale à
proximité du champ opératoire de manière à ce que
l'utilisateur puisse l'atteindre facilement avec le pied et
enficher le câble de raccordement avec la fiche noire (came
de guidage sur la fiche orientée vers le haut) dans la prise
de raccordement Interrupteur à pédale.
Pour le débrancher, ne pas tirer sur le câble, mais
débloquer le verrouillage de la fiche en tirant sur le boîtier
de la fiche.
La plage de tension réseau est de
115 – 240 VAC, 50 Hz ou
115 – 120 VAC, 60 Hz
Relier le laser à l'alimentation électrique via le câble
•
compris dans l'étendue de la livraison, 6 m de long, et
le brancher dans la prise réseau au dos de
l'appareil (1).
La prise femelle du câble (2) est dotée d'un
•
mécanisme (3) qui permet de la verrouiller dans la
prise réseau si la prise femelle du câble (2) est
intégralement enfoncée.
Pour débrancher le câble d'alimentation de l'appareil
•
laser, il faut déverrouiller la prise femelle du câble (2)
en appuyant sur la touche jaune de verrouillage (3) et
la retirer.
Câble d'alimentation avec "Europlug",
•
REF 08-507-00-84
Il est possible de commander un câble d'alimentation
national, voir chapitre 10 "Accessoires", page 80, sur
demande auprès du Martin Service Center, voir
chapitre 1.8 "Hotline", page 12.
35
