Compteur de froid à ultrasons
vario 3 type 3.2.1
Dans cette section, juste les caractéristiques et foncti-
onnalités du compteur de froid dérogeant à celles du
compteur de chaleur sont décrites.
Approbation de modèle compteur de froid
Nous vous assurons que ce compteur a été fabriqué
conformément à l'approbation de modèle du PTB/BEV et
peut être utilisé en Allemagne et en Autriche en métrolo-
gie légale.
Conditions d'exploitation / plage de mesure
Unité arithmétique
Θ 2 °C...150 °C
Capteur de débit
Θq 2 °C...130 °C
Plages de température alternatives
Θ 2 °C...130 °C
Θ 2 °C...50 °C
Température ambiante: 5...55°C
!
Le compteur est également disponible comme
compteur de chaleur/ de froid combiné avec une
plage de température de 2°C ... 150°C, mais seule-
ment avec approbation MID comme compteur de
chaleur.
Indications sur le montage du débitmètre/ de
l'unité arithmétique du compteur de froid
En général, l'unité arithmétique doit être installée sépa-
rément du débitmètre pour éviter d'atteindre le point de
rosée.
Exception
Dans les installations où la température du fluide au dé-
bitmètre est de moins de 5°C au-dessous de la tempéra-
ture ambiante, l'unité arithmétique peut également être
montée sur le débitmètre.
• Intégrer le débitmètre dans le circuit de retour.
• Après l'installation, le débitmètre doit être isolé
étanche à la diffusion. Cette isolation doit être renou-
velée lors de chaque échange.
• Les compteurs pour des mélanges eau-glycol ne sont
pas admissibles à la vérification.
• Réaliser une boucle d'égouttage en disposant les lig-
nes de raccordement du débitmètre et des capteurs
de température à l'unité arithmétique, pour empêcher
l'eau de condensation de pénétrer dans celle-ci.
Page 6.4.9
ΔΘ 3 K...85 K
ΔΘ 3 K...85 K
ΔΘ 3 K...110 K
ΔΘ 3 K...30 K

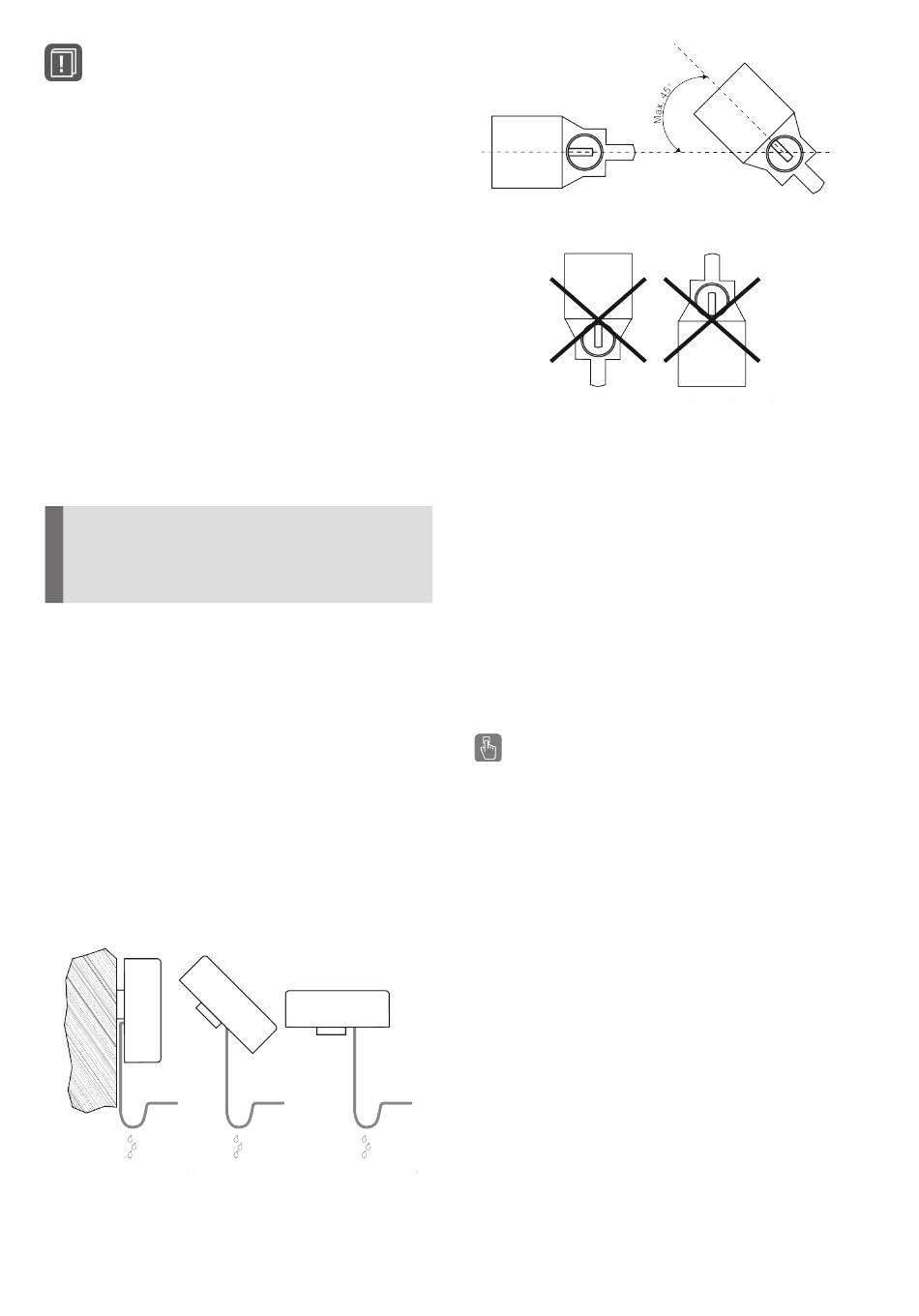

• Le débitmètre peut être orienté de 45° par rapport à
l'axe horizontal.
• Le boîtier ne doit pas être monté vers le haut ou le
bas.
• L'unité arithmétique ne doit être montée qu'en posi-
tion:
- verticale,
- diagonale (angle entre vertical et horizontal),
- horizontale.
À cet égard, le câble du capteur doit toujours être ame-
né par le bas. - Il peut ainsi servir de larmier.
Indications pour le montage des capteurs de
température sur le compteur de froid
En principe, pour le compteur de froid s'appliquent les
mêmes règles que pour le compteur de chaleur (voir
page 6.6.8). - Cependant, les capteurs de température ne
doivent être installés que par le bas.
Affichages/Maniement
Appuyer sur la touche frontale pour activer l'affichage.
Appuyer de nouveau sur la touche pour passer à l'écran
suivant.
Quatre minutes après le dernier actionnement de la
touche frontale, le compteur revient automatiquement à
l'affichage de l'énergie consommée.
La page suivante montre les différents affichages du
compteur de chaleur, du compteur de chaleur/ de froid
et du compteur de froid.
