D Possible dans des systèmes clos
Ne pas possible dans des systèmes ouverts en raison
du risque d'accumulation d'air dans le système
E Ne pas possible: un capteur de débit ne doit pas être
placé immédiatement après une valve, à l'exception
des vannes d'arrêt (type robinet à tournant sphérique)
qui doivent être complètement ouvertes quand elles
ne sont pas utilisées pour couper.
F Attention: un capteur de débit ne doit jamais être
placé trop près du côté d'aspiration d'une pompe.
G Ne pas possible: un capteur de débit ne doit pas être
placé après un coude de déviation dans deux plans.
• Observer la distance recommandée (min. 50 cm)
entre l'unité arithmétique et les possibles sources
d'interférences électromagnétiques (interrupteurs,
moteurs électriques, convertisseurs de fréquence,
lampes fluorescentes etc.).
• Si plusieurs capteurs sont installés dans une seule
unité, il faut veiller à ce que tous les compteurs trou-
vent les mêmes conditions d'installation. Lorsque le
compteur est installé dans le retour commun de deux
cycles, l'endroit d'installation doit être suffisamment
éloigné du té, soit 10xDN minimum, pour permettre
aux différentes températures d'eau à bien se mélan-
ger.

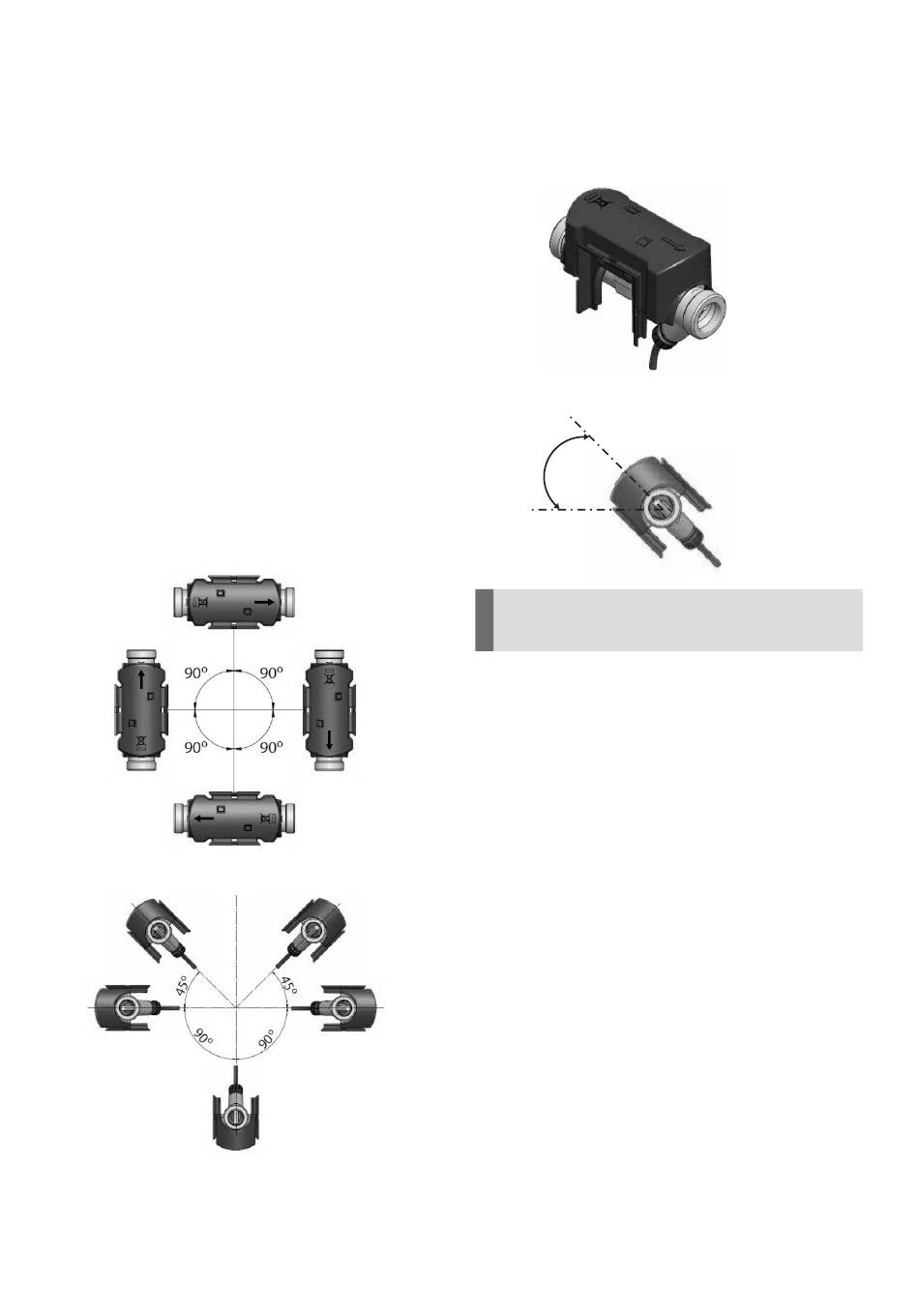

• Le compteur peut être installé soit horizontalement
ou verticalement ou en diagonale.
• Le compteur peut être orienté jusqu'à + 45° par rapport
à l'axe du tuyau vers le haut et jusqu'à 90° vers le bas
par rapport à l'axe du tuyau.
Page 6.4.7
• Le compteur ne devrait pas être monté en position
boîtier de l'électronique tourné vers le haut. - Si le
boîtier électronique est orienté vers le haut, le comp-
teur est plus sensible aux bulles d'air dans l'eau.
Cette position de montage devrait donc uniquement
être prévue pour les installations avec une pression
de service élevée et avec purge automatique, tel que
le chauffage urbain directement connecté.
• Lorsqu'il est installé dans un environnement humide,
le compteur doit être orienté 45° par rapport à l'axe
du tuyau.
45°
!
Installer les compteurs dans un immeuble de ma-
nière aussi uniforme que possible! L 'affichage doit
être lisible et accessible sans outils à tout moment.
• Nous recommandons d'installer un filtre en amont du
débitmètre.
• Il faut installer des organes d'arrêt an amont du
compteur (ou du filtre) et an aval.
• Rincer à fond la conduite avant l'installation de comp-
teurs - utiliser l'adaptateur pour le faire.
• Lors du remplacement du compteur, nettoyer impéra-
tivement les surfaces d'étanchéité de la connexion à
vis. - Toujours utiliser les nouveaux joints.
• Ouvrir les organes d'arrêt et contrôler l'étanchéité.
• Les extrémités de la sonde doivent en tout cas aller
au moins jusqu'au milieu de la section de tuyau.
• Après le montage effectuer un test d'étanchéité et de
fonctionnement.
• Le compteur démarre en présence de débit.
• Documenter la mise en service finale.
Montage compact
L'unité arithmétique est monté directement sur le
capteur de débit. L 'unité arithmétique a été plombée
par l'usine, un plombage ultérieur n'est pas nécessaire
- à moins que les plombs sur le dos de la calculatrice
n'aient pas été brisés.
