Alimentation électrique
Pile
Le compteur est munii de deux piles de longue durée,
qui sont conçues pour la durée de vie du compteur.
Ces piles au lithium contiennent 0,96 g de lithium cha-
cune et ne sont donc pas soumises à des limitations de
transport. Les piles ne doivent pas être remplacées, car
cette action briserait le plombage.
Montage
Indications générales de montage
• Choisir un endroit sec et facilement accessible (lec-
ture et remplacement!) pour placer le comtpeur ou la
pièce de rechange. La température ambiante ne doit
pas dépasser 55°C.
!
Faire attention à la longueur du câble de capteur
•
connecté en permanence lorsque vous choisissez
l'emplacement d'installation.
• Ne pas exécuter des travaux de soudage, brasage ou
perçage à proximité du compteur.
• Garder le compteur dans l'emballage d'origine
jusqu'à l'achèvement de tous les travaux de raccorde-
ment, d'isolation et de rinçage.
• Protéger le compteur contre les dommages provo-
qués par des chocs et des vibrations qui peuvent sur-
venir lors de l'installation. Lors de la mise en service,
les organes d'arrêt doivent être ouverts lentement.
• Lors du montage du compteur, installer le débitmètre
sans contrainte. En plus, les tuyauteries en amont et
en aval du débitmètre doivent être fixées et soutenu-
es de manière adéquate.
Instructions pour l'installation
du débitmètre/de l'unité arithmétique

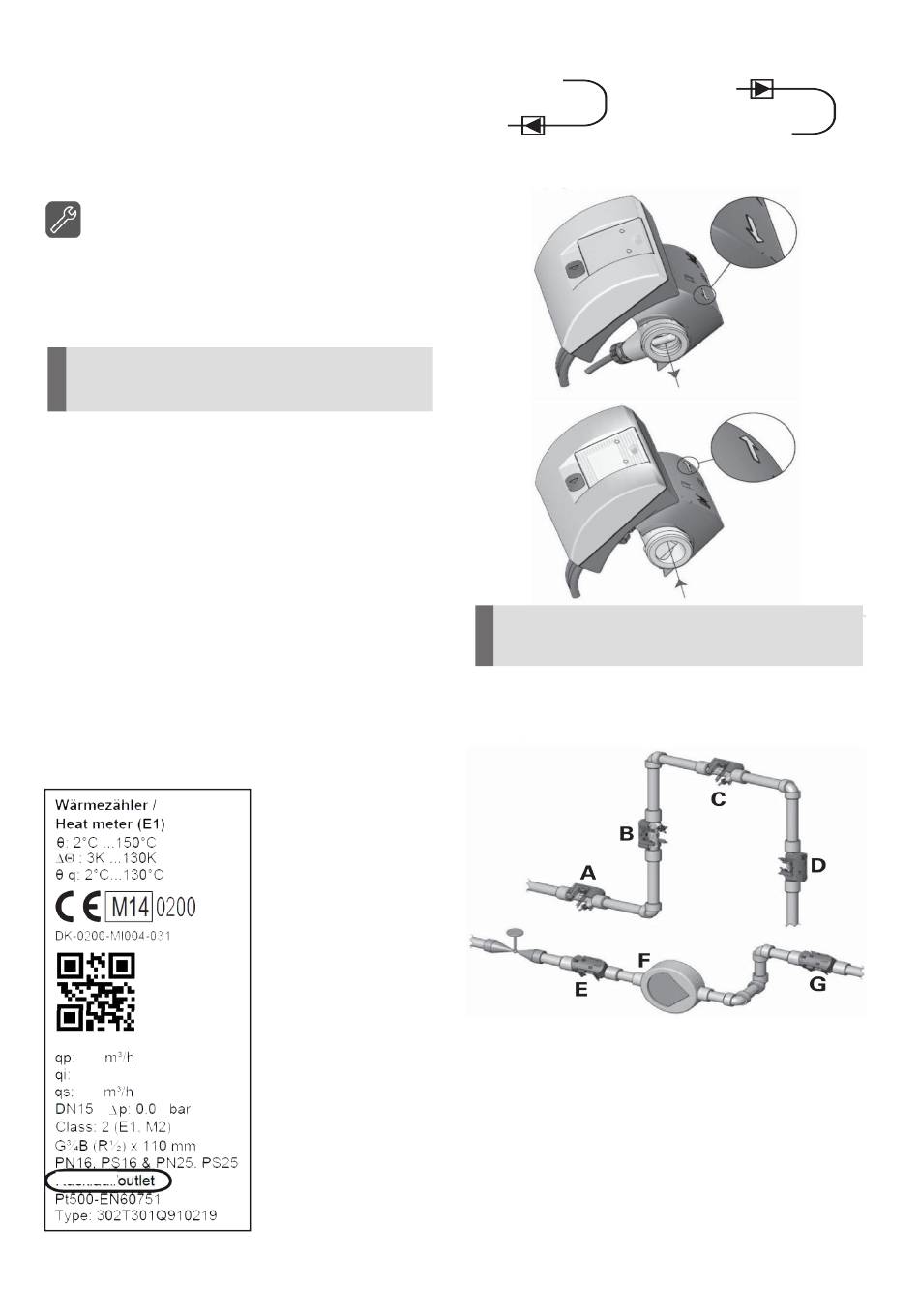

• Le placement correct du débitmètre est indiqué sur
la plaque signalétique (voir ill. en bas, à gauche):
Avance/Inlet ou Retour/Outlet. - En plus, il s'affiche
sur l'écran par un symbole.
1.5
15 l/h
3.0
2
Retour
Type: 302...:
Cette désignation indique
la conformité avec le
compteur Kamstrup MC
302 en matière de tech-
nologie de capture.
Symbole pour compteur de retour
• Le sens du fluide est indiqué par la flèche sur le côté.
!
La flèche indiquée côté débitmètre doit corres-
pondre au sens d'écoulement. Sinon, le compteur
ne démarre pas.
• Généralement le compteur nécessite ni entrée ni
sortie droite.
Le croquis ci-après montre les endroits de montage
appropriés et non appropriés en résumé:
ɶ Placement approprié du capteur de débit
B Placement approprié du capteur de débit
C Placement non approprié en raison du risque
d'accumulation d'air. Des bulles et accumulations
d'air dans le débitmètre provoquent un dysfonction-
nement. Si l'installation, cependant, n'est possible
que sur tel point élevé, une installation de ventilati-
on doit être disponible. - L 'installation sur un point
bas est également à éviter, car c'est là où la crasse
s'accumule, ce qui peut endommager l'appareil.
Symbole pour compteur d'avance
