INSTRUCTIONS DE MONTAGE
Compteur de chaleur à ultrasons 3.2.1 (MID)
Compteur de froid à ultrasons 3.2.1 (PTB)
Compteur de chaleur/froid à ultrasons 3.2.1

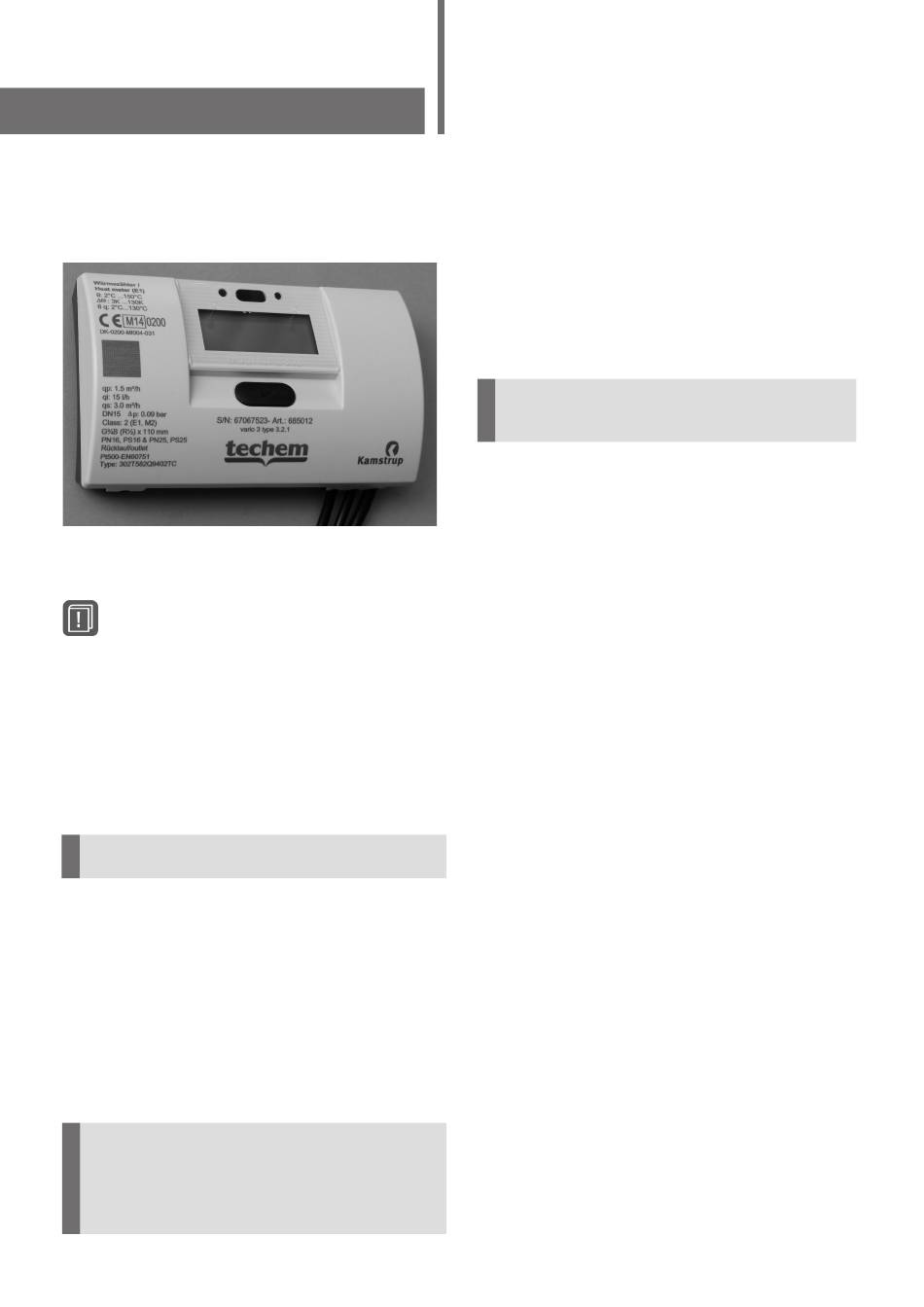

Le compteur de chaleur à ultrasons vario 3 type 3.2.1
dispose d'une touche frontale, dont la fonction est décrite
à la page 6.6.10.
Informations importantes
Groupe cible
Ce manuel est destiné à un personnel qualifié. Les étapes
de base ne sont donc pas abordées.
Consignes de sécurité
• Respecter les consignes pour l'utilisation des comp-
teurs d'énergie!
• Le montage et le démontage doivent être effectués
exclusivement par du personnel qualifié.
!
S'assurer que le système de tuyauterie continue à
être complètement mis à la terre.
• La protection contre la foudre n'est pas garantie; elle
doit être assurée par l'installation du bâtiment.
• N'utiliser le compteur que dans des condition
d'exploitation, sinon des risques peuvent survenir et la
garantie expire (voir indications générales).
• Ne pas ouvrir les piles, éviter le contact avec l'eau et ne
pas les exposer à des températures au-dessus de 80°C.
• Nettoyer le compteur uniquement de l'extérieur avec
un chiffon doux et humide. Ne pas utiliser ni alcool ni
détergent.
Indications générales
!
Ce document décrit en premier le compteur de
chaleur à ultrasons vario 3 type 3.2.1. – Les caracté-
ristiques et fonctionnalités du compteur de froid y
dérogeant sont décrites dans la section compteur de
froid à ultrasons vario 3 type 3.2.1 à partir de page
6.6.9.
Page 6.4.5
• Le compteur est approprié pour les circuits d'eau dans
des systèmes de chauffage - Fluide: eau sans additifs
(exceptions: voir AGFW FW510).
• Conditions d'exploitation / plage de mesure:
Unité arithmétique
Θ 2 °C...150 °C
ΔΘ 3 K...130 K
Paire de capteurs de température
Θ 2 °C...150 °C
ΔΘ 3 K...130 K
Capteur de débit (Compteur de chaleur)
Θq 2 °C...130 °C
• Température ambiante: 5...55°C
L'installation doit être réalisée dans des environnements
sans condensation et dans des espaces clos (installati-
on intérieure). - La mise en place du capteur de débit
dans des environnements de condensation est, cepen-
dant, possible.
!
Le plombage sur le compteur ne doit pas être
endommagé! Un plombage brisé annule immédia-
tement la garantie d'usine et d'étalonnage.
• Le capteur de débit et le capteur de température ne
doivent pas être déconnectés de l'unité arithmétique.
Propriétés de l'appareil /Utilisation conforme
Le compteur à ultrasons type 3.2.1 est un instrument de
mesure pour l'enregistrement physiquement correcte de
consommation d'énergie. Le compteur se compose d'une
unité de mesure de volume, de deux capteurs de tem-
pérature connectés de façon fixe et d'une unité arithmé-
tique qui calcule la consommation d'énergie à partir du
volume et de la différence de température. Le compteur
ne peut pas être ouvert sans briser le plombage. Il ne
peut être utilisé que dans les conditions indiquées dans le
manuel et sur la plaque signalétique.
• Débit nominal: qp 1,5-2,5m
• La précision de mesure répond aux exigences de la
norme EN 1434.
• Le compteur démarre en présence de débit - toutefois
seulement la mesure.
La fonction radio ne peut être activée que par TAVO.
• Le jour de référence dans le compteur est programmé
pour le 31.12. La valeur du jour de référence se consti-
tue dans le compteur à minuit entre le 31.12 et le 01.01.
- La date du jour de référence peut être modifiée par
TAVO. Après l'installation initiale du compteur, jusqu'à
atteindre le jour de référence, indépendamment de ce-
lui codé de l'appareil, la date „2000.00.00" est affichée!
Seulement après la génération de la première valeur
de jour de référence, la date de référence est affichée
„correctement" sur l'écran.
Le compteur est disponible avec une mesure de puis-
sance rapide à une cadence de 8 secondes. Comparé à la
version normale (cadence de 32 seconds), il est particuli-
èrement adapté pour mesurer l'énergie de l'eau chaude et
pour l'utilisation dans les stations compactes d'un réseau
de chaleur local.
/h
3
