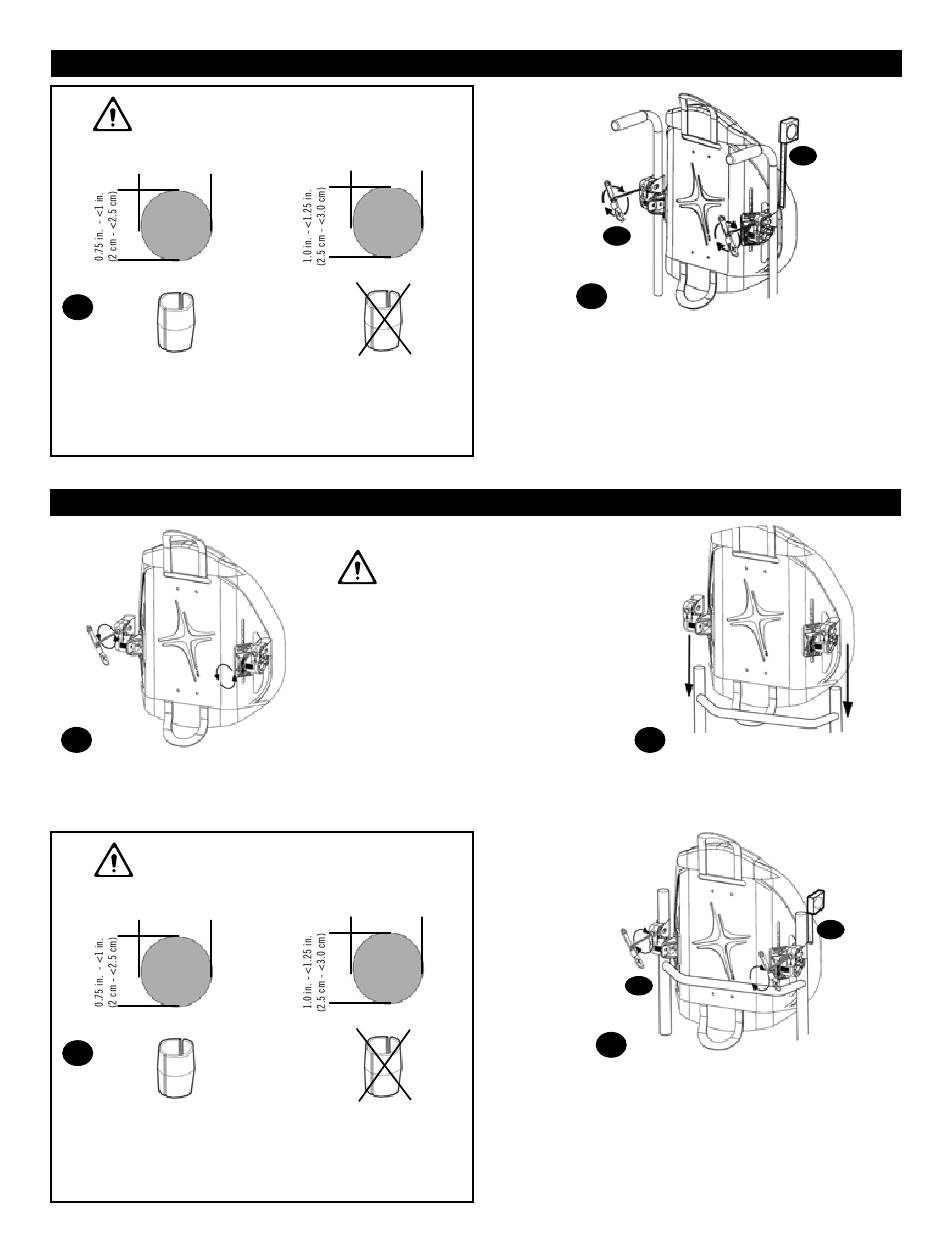

O PTION A DU MONTA GE DE L' AP PA RE I L LA GE F I X E A GI L IT Y - S u it e
Mesurez le diamètre de votre canne de dossier!
0.75 in. - <1 in.
(2 cm - <2.5 cm)
=
7
Si le diamètre de canne de
dossier = 2,0 - < 2,5 cm
(0,75 - < 1,0 po), voir
POSE DE GAINE.
O P TI ON B DU MONTA GE DE L' AP PA RE I L LA GE F I X E A GI L IT Y
1
Desserrez les boulons de carrosserie de canne de
dossier sur les côtés gauche (L) et droit (R).
Mesurez le diamètre de votre canne de dossier!
0.75 in. - <1 in.
(2 cm - <2.5 cm)
=
3
Si le diamètre de canne de
dossier = 2,0 - < 2,5 cm
(0,75 - < 1,0 po), voir
POSE DE GAINE.
1.0 in. - <1.25 in.
(2.5 cm - <3.0 cm)
-OU -
=
Si le diamètre de canne de
dossier = 2,5 - < 3,0 cm
(1,0 - < 1,25 po), passez
à l'étape 8.
Remarques:
NE PAS retirer complètement les
boulons de carrosserie de canne
de dossier du vérin de réglage.
NE PAS détacher les bandes de
canne de dossier du vérin de
réglage.
1.0 in. - <1.25 in.
(2.5 cm - <3.0 cm)
-OU -
=
Si le diamètre de canne de
dossier = 2,5 - < 3,0 cm
(1,0 - < 1,25 po), passez
à l'étape 4.
8b
8
a) Mesurez la hauteur des deux bandes de canne de dossier à
l'aide d'un ruban à mesurer et réglez au besoin.
b) Serrez les boulons de carrosserie de canne de dossier à
l'aide de la clé Allen jusqu'à ce qu'ils donnent l'impression
d'être bien serrés, puis serrez d'un quart de tour supplémen-
taire. Remarque: si vous disposez d'une clé dynamométrique,
ne serrez pas plus que 4,5 newtons-mètres (40 livres-
pouces).
Faites glisser les bandes de canne de dossier
sur les cannes de dossier.
4b
4
a) Mesurez la hauteur des deux bandes de canne de dossier à
l'aide d'un ruban à mesurer et réglez au besoin.
b) Serrez les boulons de carrosserie de canne de dossier à l'aide
de la clé Allen jusqu'à ce qu'ils donnent l'impression d'être bien
serrés, puis serrez d'un quart de tour supplémentaire.
Remarque: si vous disposez d'une clé dynamométrique, ne
serrez pas plus que 4,5 newtons-mètres (40 livres-pouces).
- 5 -
8a
2
4a
FRANÇAIS
