01/2018

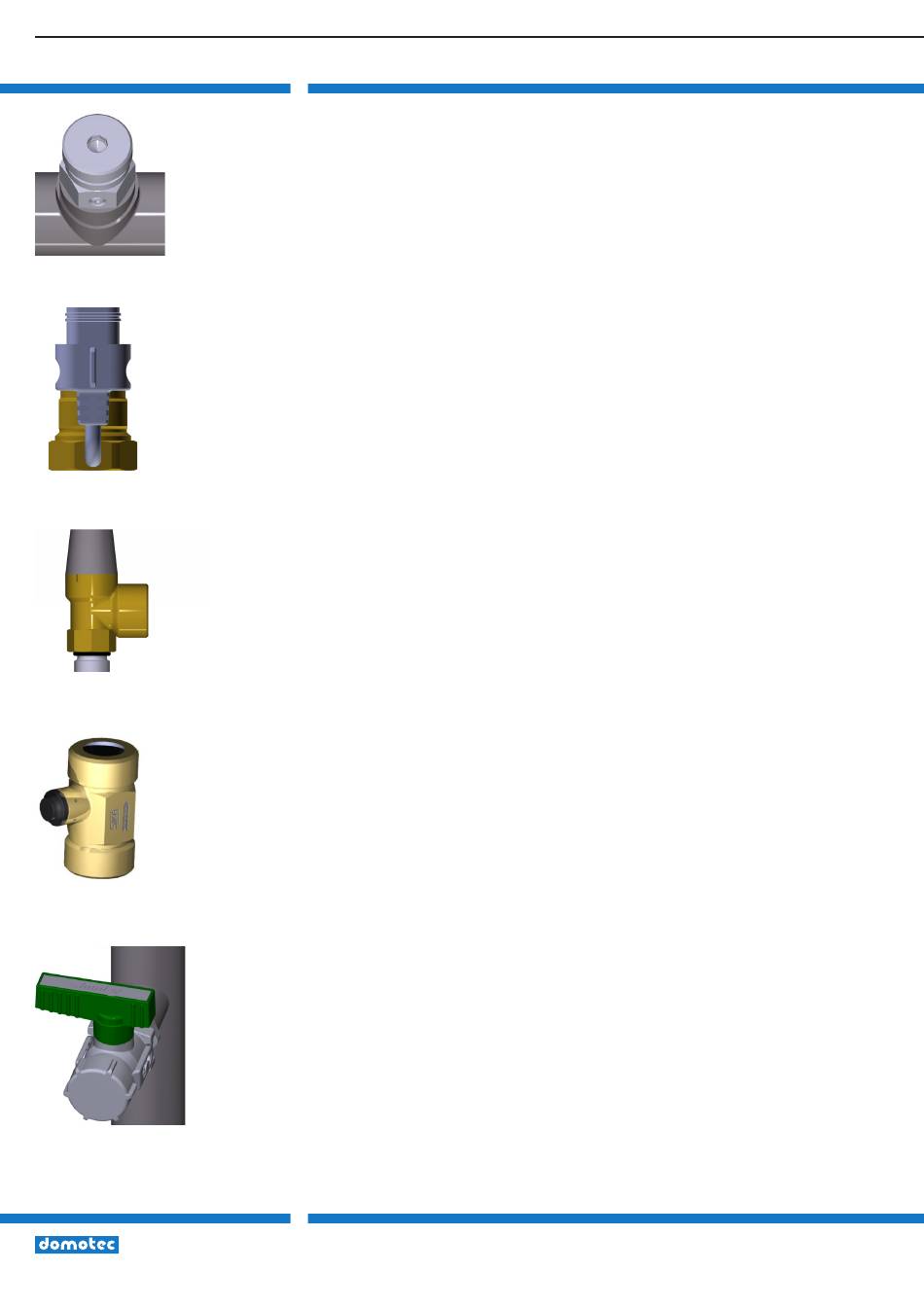

Ill. 11 : Purge de la conduite d'eau chaude
Ill. 12 : Dispositifs anti-reflux
Ill. 13 : Soupape de sécurité
Ill. 14 : Sonde de débit volumique
Ill. 15 : Vannes de chargement et de vidange
Instructions de montage et de service de la station d'eau fraîche
3.3.1.4 Soupape de purge
La soupape de purge (ill. 11) sert à la purge et à la ventilation lors du chargement et
de la vidange de la station et de la tuyauterie raccordée.
3.3.1.5 Dispositif anti-reflux
Le dispositif anti-reflux (illustration 12) se trouve dans le raccord à visser de la pompe.
Il empêche une circulation imprévue et est intégré aux raccords de pompe comme
composant inséré.
3.3.2

Circuit secondaire

3.3.2.1 Soupape de sécurité
La soupape de sécurité (ill.13) décompresse la station en cas de surpression. La soupape
de sécurité est calibrée d'usine pour réagir à une pression de 10 bars ; un réglage n'est
pas nécessaire lors de la mise en service.
Lors de l'installation, une conduite d'échappement doit être raccordée à la soupape de
sécurité ( Chapitre 5.3.2 „Raccorder une conduite d'échappement à la soupape de
$
sécurité " à la page 30).
3.3.2.2 Sonde de débit volumique
La sonde de débit volumique (ill. 14) mesure le débit volumique de telle sorte que sur le
régulateur, on puisse régler un débit volumique constant, indépendamment de la
pression, pour les points de soutirage.
La sonde de débit volumique est déjà raccordée et réglée d'usine.
3.3.2.3

Vannes de chargement et de vidange du circuit secondaire

Les vannes de chargement et de vidange (ill. 15) servent à charger et vidanger les
sections de tuyaux concernées.
22 Téléphone 021 635 13 23, Fax 0800 805 815
