CD RECEIVER
AUTORADIO CD
REPRODUCTOR DE CD

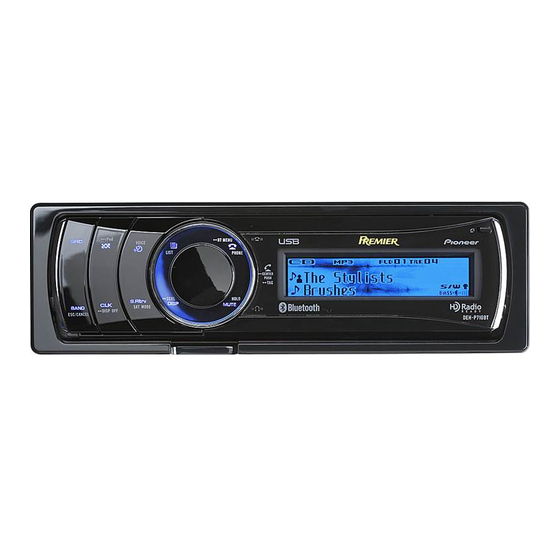

DEH-P710BT
Installation Manual
Manuel d'installation
Manual de instalación

Publicité

Table des Matières
loading

Sommaire des Matières pour Pioneer Premier DEH-P710BT

  • Page 1 CD RECEIVER AUTORADIO CD REPRODUCTOR DE CD DEH-P710BT Installation Manual Manuel d’installation Manual de instalación...
  • Page 2: Table Des Matières

    Contents Connecting the units Connecting the units ......2 Note Connecting the power cord ....... When using a subwoofer • When this unit is installed in a vehicle without ACC (accessory) position on the ignition switch, without using the optional amplifier ..6 red cable must be wired to the terminal that can When connecting to detect the operation of the ignition key.
  • Page 3 Connecting the units • Control signal is output through blue/white cable when this unit is powered on. Connect it to an external power amp’s system remote control or the vehicle’s auto-antenna relay control terminal (max. 300 mA, 12 V DC). If the vehicle is equipped with a glass antenna, connect it to the antenna booster power supply terminal.
  • Page 4: Connecting The Power Cord

    Connecting the units Connecting the power cord USB cable Use supplied USB cable or separately sold USB cable (CD-U150E). 1.5 m (4 ft. 9 in.) iPod to USB connection cable Use supplied iPod to USB connection 0.5 m (1 ft. 8 in.) cable.
  • Page 5 Connecting the units USB1/USB2 input jack 20 cm (7-7/8 in.) AUX jack (3.5 φ) Use a stereo mini plug cable This product Rear output to connect with auxiliary device. Front output Wired remote input Hard-wired remote control adaptor can be connected Subwoofer output (sold separately).
  • Page 6: When Using A Subwoofer Without Using The Optional Amplifier

    Connecting the units When using a subwoofer without using the optional amplifier USB cable Use supplied USB cable or separately 1.5 m (4 ft. 9 in.) sold USB cable (CD-U150E). iPod to USB connection cable Use supplied iPod to USB connection 0.5 m (1 ft.
  • Page 7 Connecting the units USB1/USB2 input jack 20 cm (7-7/8 in.) AUX jack (3.5 φ) Use a stereo mini plug cable This product Rear output to connect with auxiliary device. Front output Wired remote input Hard-wired remote control adaptor can be connected Subwoofer output (sold separately).
  • Page 8: When Connecting To Separately Sold Power Amp

    Connecting the units When connecting to separately sold power amp AUX jack (3.5 φ) This product Use a stereo mini plug cable Rear output to connect with auxiliary device. Front output Wired remote input Hard-wired remote control adaptor can be connected Subwoofer output (sold separately).
  • Page 9 Connecting the units Power amp (sold separately) To rear output Power amp (sold separately) To front output Power amp (sold separately) To subwoofer output Connect with RCA cables (sold separately) System remote control Left Right   Subwoofer Subwoofer  ...
  • Page 10: When Connecting Speakers Without Using The Internal Amplifier

    Connecting the units When connecting speakers without using the internal amplifier • If using this system, we recommend that this unit’s internal amp is turned off. For more details, refer to operation manual. This product Rear output Front output Antenna jack Subwoofer output Fuse (10 A) Yellow...
  • Page 11 Connecting the units Power amp (sold separately) To rear output Connect with RCA cables (sold separately) Power amp (sold separately) To front output Power amp (sold separately) To subwoofer output System remote control Blue/white Connect to system control terminal of the power amp or auto-antenna relay control terminal (max.
  • Page 12: Installation

    Installation • The cords must not cover up the area shown in the Note figure. This is necessary to allow the amplifiers to radiate freely. • Check all connections and systems before final installation. Do not cover this area. • Do not use unauthorized parts. The use of unauthorized parts may cause malfunctions.
  • Page 13: Din Front-Mount

    Installation DIN Front-mount Removing the Unit 1. Insert the supplied extraction keys Installation with metal strap and into both sides of the unit until they screws click into place. 1. Insert the mounting sleeve into the 2. Pull the unit out of the dashboard. dashboard.
  • Page 14: Fastening The Front Panel

    Installation Fastening the front panel Installing the microphone If you do not plan to detach the front panel, Install the microphone in a position and the front panel can be fastened with supplied orientation that will enable it to pick up the screws and holders.
  • Page 15: When Installing The Microphone On The Steering Column

    Installation When installing the microphone Installing the steering remote control on the steering column 1. Install the microphone on the WARNING microphone clip. Microphone • Avoid installing this unit in such a location where the operation of safety devices such as airbags is prevented by this unit.
  • Page 16: Installing The Unit On A Left-Hand Drive Car

    Installation 3. 4 Cut off the extra portion of the belt. Note • Do not install this unit in such a place as may obstruct the driver’s view. • Since interior layout differs depending on the type of vehicle, the ideal installation location for the unit also differs.
  • Page 18 Table des matières Connexions des appareils Connexions des appareils ....2 Remarque Branchement du cordon d’alimentation ..4 Lors de l’utilisation d’un caisson de • Si cet appareil est installé dans un véhicule sans position ACC (accessoire) sur le commutateur grave sans utiliser l’amplificateur d’allumage, le câble rouge doit être connecté...
  • Page 19: Connexions Des Appareils

    Connexions des appareils • Le signal de commande est sorti par le câble bleu/blanc quand cet appareil est sous tension. Connectez-le à la télécommande d’un système d’amplification extérieur ou à la prise de commande du contrôle de relais de l’antenne automatique (max. 300 mA, 12 V CC). Si la véhicule est équipée d’une antenne de vitre, connectez-la à...
  • Page 20: Branchement Du Cordon D'alimentation

    Connexions des appareils Branchement du cordon d’alimentation Câble USB Utiliser le câble USB fourni ou le câble USB vendu séparément (CD-U150E). 1,5 m Câble de connexion iPod à USB Utiliser le câble de connexion iPod à 0,5 m USB fourni. 15 cm Entrée microphone Microphone...
  • Page 21 Connexions des appareils Prise d’entrée USB1/USB2 20 cm Prise AUX (3,5 φ) Utilisez un câble à mini fiche Cet appareil Sortie arrière stéréo pour connecter un appareil auxiliaire. Sortie avant Entrée de télécommande à fil Vous pouvez connecter un adaptateur pour Sortie de caisson télécommande à...
  • Page 22: Lors De L'utilisation D'un Caisson De Grave Sans Utiliser L'amplificateur En Option

    Connexions des appareils Lors de l’utilisation d’un caisson de grave sans utiliser l’amplificateur en option Câble USB Utiliser le câble USB fourni ou le câble 1,5 m USB vendu séparément (CD-U150E). Câble de connexion iPod à USB Utiliser le câble de connexion iPod à 0,5 m USB fourni.
  • Page 23 Connexions des appareils Prise d’entrée USB1/USB2 20 cm Prise AUX (3,5 φ) Utilisez un câble à mini fiche Cet appareil Sortie arrière stéréo pour connecter un appareil auxiliaire. Sortie avant Entrée de télécommande à fil Vous pouvez connecter un adaptateur pour Sortie de caisson télécommande à...
  • Page 24: Raccordements À Un Amplificateur De Puissance Vendu Séparément

    Connexions des appareils Raccordements à un amplificateur de puissance vendu séparément Prise AUX (3,5 φ) Cet appareil Utilisez un câble à mini fiche Sortie arrière stéréo pour connecter un appareil auxiliaire. Sortie avant Entrée de télécommande à fil Vous pouvez connecter un adaptateur pour Sortie de caisson télécommande à...
  • Page 25 Connexions des appareils Amplificateur de puissance (vendu séparément) À la sortie arrière Amplificateur de puissance (vendu séparément) À la sortie avant Amplificateur de puissance (vendu séparément) À la sortie du caisson de grave Raccordez avec des câbles Cinch (RCA) (vendus séparément) Télécommande du système Gauche Droit...
  • Page 26: Quand Vous Raccordez Les Enceintes Sans Utiliser L'amplificateur Interne

    Connexions des appareils Quand vous raccordez les enceintes sans utiliser l’amplificateur interne • Si vous utilisez ce système, nous vous conseillons de mettre hors service l’amplificateur interne de cet appareil. Pour les détails, reportez-vous au mode d’emploi. Cet appareil Sortie arrière Sortie avant Prise d’antenne Sortie de caisson...
  • Page 27 Connexions des appareils Amplificateur de puissance (vendu séparément) À la sortie arrière Raccordez avec des câbles Cinch (RCA) (vendus Amplificateur de séparément) puissance (vendu séparément) À la sortie avant Amplificateur de puissance (vendu séparément) À la sortie du caisson de grave Télécommande du système Bleu/blanc Raccordez ce fil à...
  • Page 28: Installation

    Installation • Les cordons ne doivent pas couvrir la zone montrée Remarque sur la figure ci-dessous. C’est nécessaire pour permettre à l’amplificateur de rayonner librement. • Vérifiez toutes les connexions et tous les systèmes avant l’installation finale. Ne recouvrez pas cette zone. •...
  • Page 29: Montage Frontal Din

    Installation Montage frontal DIN Retrait de l’appareil 1. Insérez les clés d’extraction fournies Installation avec l’attache en métal de chaque côté de l’appareil jusqu’à et les vis ce que vous entendiez un déclic. 1. Insérez le manchon de montage dans 2.
  • Page 30: Fixation Du Panneau Avant

    Installation Fixation du panneau avant Installation du microphone Si vous ne prévoyez pas de détacher le Installez et orientez le microphone à un endroit panneau avant, il peut être fixé avec les vis et où il pourra bien capter la voix de la personne les crochets fournis.
  • Page 31: Installation Du Microphone Sur La Colonne De Direction

    Installation Installation du microphone sur Installation du boîtier de télécommande sur le volant la colonne de direction 1. Fixez le microphone sur l’attache AVERTISSEMENT fournie. Microphone • Eviter d’installer cette unité dans un endroit où elle empêche le fonctionnement d’un dispositif de sécurité, comme celui du sac gonflable.
  • Page 32: Installation De L'unité Sur Une Voiture À Direction À Gauche

    Installation 3. 4 Coupez la partie de la courroie qui Remarque dépasse. • Ne pas installer cette unité dans un endroit où elle peut gêner la visibilité du conducteur. • Etant donné que l’agencement de l’habitacle varie en fonction du véhicule, l’emplacement idéal d’installation de l’appareil diffère pareillement.
  • Page 34: Conexión De Las Unidades

    Contenido Conexión de las unidades Conexión de las unidades ....2 Nota Conexión del cable de alimentación ....Cuando se usa un altavoz de subgraves • Cuando se instale esta unidad en un vehículo sin la posición ACC (accesorio) en el interruptor sin el amplificador opcional ......
  • Page 35 Conexión de las unidades • La señal de control se emite a través del cable azul/blanco cuando se enciende esta unidad. Conéctelo a un terminal de control de sistema de amplificador de potencia externo o al terminal de control de relé de antena automática del vehículo (máx.
  • Page 36: Conexión Del Cable De Alimentación

    Conexión de las unidades Conexión del cable de alimentación Cable USB Utilice el cable USB suministrado o el cable 1,5 m USB vendido separadamente (CD-U150E). Cable de conexión de iPod a USB Utilice el cable de conexión de iPod 0,5 m a USB suministrado.
  • Page 37 Conexión de las unidades Toma de entrada USB1/USB2 20 cm Toma AUX (3,5 φ) Utilice un cable estéreo con Este producto Salida trasera enchufe miniatura para conectar a un equipo auxiliar. Salida delantera Entrada remota cableada Se puede conectar el adaptador de control remoto Salida de altavoz cableado (vendido...
  • Page 38: Cuando Se Usa Un Altavoz De Subgraves Sin El Amplificador Opcional

    Conexión de las unidades Cuando se usa un altavoz de subgraves sin el amplificador opcional Cable USB Utilice el cable USB suministrado o el cable 1,5 m USB vendido separadamente (CD-U150E). Cable de conexión de iPod a USB Utilice el cable de conexión de iPod 0,5 m a USB suministrado.
  • Page 39 Conexión de las unidades Toma de entrada USB1/USB2 20 cm Toma AUX (3,5 φ) Utilice un cable estéreo con Este producto Salida trasera enchufe miniatura para conectar a un equipo auxiliar. Salida delantera Entrada remota cableada Se puede conectar el adaptador de control remoto Salida de altavoz Entrada IP-BUS (Azul)
  • Page 40: Cuando Conecte A Un Amplificador De Potencia Vendido Separadamente

    Conexión de las unidades Cuando conecte a un amplificador de potencia vendido separadamente Toma AUX (3,5 φ) Utilice un cable estéreo con Este producto Salida trasera enchufe miniatura para conectar a un equipo auxiliar. Salida delantera Entrada remota cableada Se puede conectar el adaptador de control remoto Salida de altavoz Entrada IP-BUS (Azul)
  • Page 41 Conexión de las unidades Amplificador de potencia (vendido separadamente) A la salida trasera Amplificador de potencia (vendido separadamente) A la salida delantera Amplificador de potencia (vendido separadamente) A la salida del altavoz de subgraves Conecte los cables RCA (vendidos separadamente) Control remoto de sistema Izquierda Derecha...
  • Page 42: Cuando Conecte Altavoces Sin Utilizar El Amplificador Interno

    Conexión de las unidades Cuando conecte altavoces sin utilizar el amplificador interno • Cuando utilice este sistema, se recomienda apagar el amplificador interno de esta unidad. Para los detalles, consulte el manual de instrucciones. Este producto Salida trasera Salida delantera Toma de antena Salida de altavoz de subgraves...
  • Page 43 Conexión de las unidades Amplificador de potencia (vendido A la salida trasera separadamente) Conecte los cables RCA (vendidos separadamente) Amplificador de potencia (vendido separadamente) A la salida delantera Amplificador de potencia (vendido separadamente) A la salida del altavoz de subgraves Control remoto de sistema Azul/blanco Conecte al terminal de control de sistema del...
  • Page 44: Instalación

    Instalación • Los cordones no deben tapar el área mostrado en Nota la figura de abajo. Esto es necesario para permitir que los amplificadores puedan radiar libremente. • Verifique todas las conexiones y sistemas antes de la instalación final. No cubra esta área. •...
  • Page 45: Montaje Delantero Din

    Instalación Montaje delantero DIN Extracción de la unidad 1. Inserte las llaves de extracción Inslatación con correa metálica y suministradas en ambos lados de la tornillos unidad hasta que se enganchen en 1. Inserte el manguito de montaje en el posición.
  • Page 46: Fijación Del Panel Delantero

    Instalación Fijación del panel delantero Instalación del micróphono Si no planea extraer el panel delantero, se Instale el micrófono en una posición u puede fijar el panel delantero con los tornillos y orientatión que permita captar bien las voces de sujetadores suministrados.
  • Page 47: Cuando Instale El Micrófono En La Base Del Volante

    Instalación Cuando instale el micrófono en Instalación de la unidad de control remoto de dirección la base del volante 1. Instale el micrófono en la presilla de ADVERTENCIA micrófono. Micrófono • Evite instalar esta unidad en un lugar en el que la operación de los dispositivos de seguridad tales como las bolsas de aire sea impedida por Base del...
  • Page 48: Instalación De La Unidad En El Coche De Manejo Del Lado Izquierdo

    Instalación 3. 4 Corte la porción restante de la Nota correa. • No instale esta unidad en un lugar en el que obstruya la visión del conductor. • Como la disposición interior difiere dependiendo del tipo de vehículo, la ubicación de instalación ideal para la unidad también difiere.
  • Page 49 PIONEER ELECTRONICS OF CANADA, INC. 300 Allstate Parkway, Markham, Ontario L3R OP2, Canada TEL: 1-877-283-5901 TEL:905-479-4411 PIONEER ELECTRONICS DE MEXICO, S.A. de C.V. Blvd.Manuel Avila Camacho 138 10 piso Published by Pioneer Corporation. Col.Lomas de Chapultepec, Mexico, D.F. 11000 Copyright © 2009 by Pioneer Corporation.
