6. Description du produit et accessoires

6.1 Description générale
Les agitateurs 509 assurent un mélange constant du liquide à
doser dans le bac de dosage. Les agitateurs 1 500 tr/min sont
conçus pour les liquides à doser de faible viscosité.
Les agitateurs Grundfos Alldos sont disponibles dans les
versions suivantes :
• 7 tailles de bac de dosage Grundfos Alldos pour une capacité
de 75 à 1 000 l.
• Version plastique : arbre recouvert de PP, turbine de mélange
en PP.
– La turbine circulaire aspire axialement le produit à mélanger
et le rejette radialement.
– Avec bride d'étanchéité sur la bride de moteur pour les
liquides dégazants.
• Version inox pour les liquides agressifs : arbre et propulseur
de mélange en inox 1.4571.
• Selon la taille de l'agitateur, moteur triphasé et au choix
monophasé.
6.2 Caractéristiques techniques
• Température ambiante admissible : 0 °C à +60 °C
• Le liquide à doser doit être en phase liquide.
6.3 Station de dosage-bac montée
3
9
1

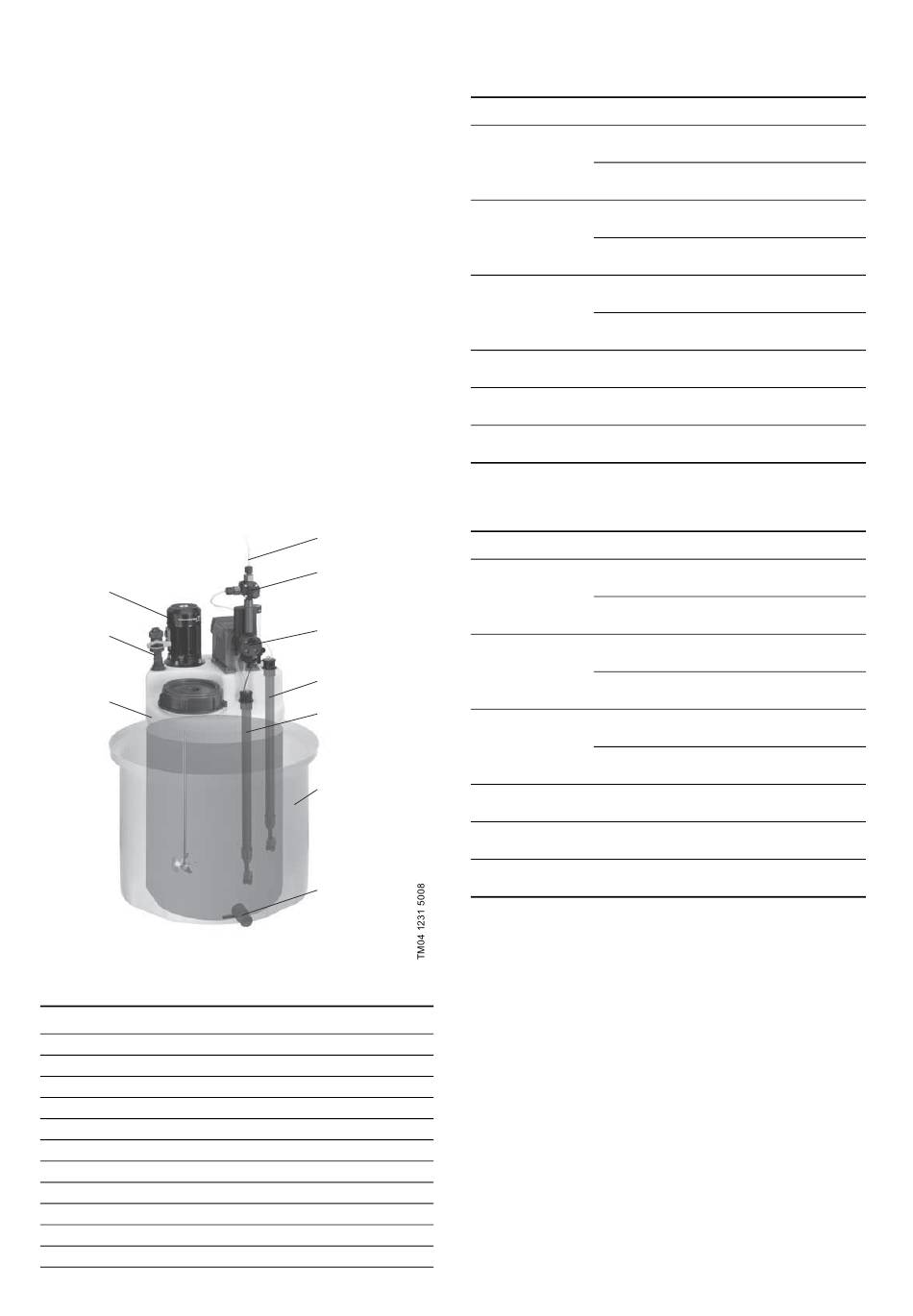

Station de dosage-bac montée (exemple)
Fig. 1
Poste Description
1 Bac
2 Cuve de réception
3 Agitateur
4 Surveillance du niveau
5 Conduite d'aspiration
6 Canne d'injection (non représentée)
7 Conduite de refoulement
8 Soupape de décharge
9 Garniture de remplissage
10 Soupape multifonction
11 Pompe doseuse
6
6.4 Versions / Numéros de commande
6.4.1 Matériau (mélangeur et arbre) : inox (1.4571)
N° du produit
509-11.1
509-21.1
509-31.1
509-41
509-51
509-61
6.4.2 Matériau (mélangeur et arbre) : PP, sans bride
7
N° du produit
10
509-12.1
11
509-22.1
4
5
509-32.1
2
509-42
509-52
509-62
8
Type de mélangeur : propulseur
Moteur
Triphasé
Monophasé
Triphasé
Monophasé
Triphasé
Monophasé
Triphasé
Triphasé
Triphasé
d'étanchéité
Type de mélangeur : turbine
Moteur
Triphasé
Monophasé
Triphasé
Monophasé
Triphasé
Monophasé
Triphasé
Triphasé
Triphasé
Numéro de commande
96726871
(509-11.1-10000)
96698329
(509-11.1-10001)
96697254
(509-21.1-10002)
96698331
(509-21.1-10000)
96726905
(509-31.1-10001)
96698362
(509-31.1-10003)
96726917
(509-41-10000)
96698364
(509-51-10000)
96698365
(509-61-10000)
Numéro de commande
96726879
(509-12.1-10001)
96726878
(509-12.1-10000)
96726897
(509-22.1-10000)
96726898
(509-22.1-10001)
96726909
(509-32.1-10000)
96726911
(509-32.1-10002)
96726925
(509-42-10001)
96726937
(509-52-10000)
96726949
(509-62-10000)
