Mode d'emploi X-THL Version 1.1
Prérequis – Montage
4.1 Prérequis
Il est impératif de disposer d'une IPX800V4 en fonctionnement, d'une
alimentation comprise entre 3,3V et 5V continus ainsi que de deux paires de
fils blindés (catégorie 5 ou 6) d'une section maximale de 0,75 mm² afin
4.2 Montage
La norme NFC 15-100 préconise d'installer le capteur X-THL à une hauteur comprise entre 90 et 130
cm du sol.
Remarque : Il est recommandé d'utiliser une boîte d'encastrement étanche à l'air d'un diamètre de
40mm.
Procédure de montage :
Fixer la plaque arrière du capteur X-THL à la boîte d'encastrement (dans votre mur), avec les
parties métalliques contre le mur (si vous n'utilisez pas une boîte d'encastrement étanche à
l'air, veillez à boucher les orifices susceptible de laisser passer de l'air).
Attention à l'orientation du capteur : les ouïes doivent être placées en haut et en bas et la
lumière sur la face avant doit être placée en haut. Il faut donc orienter la plaque de fixation
en conséquence.
GCE Electronics
d'utiliser la X-THL.

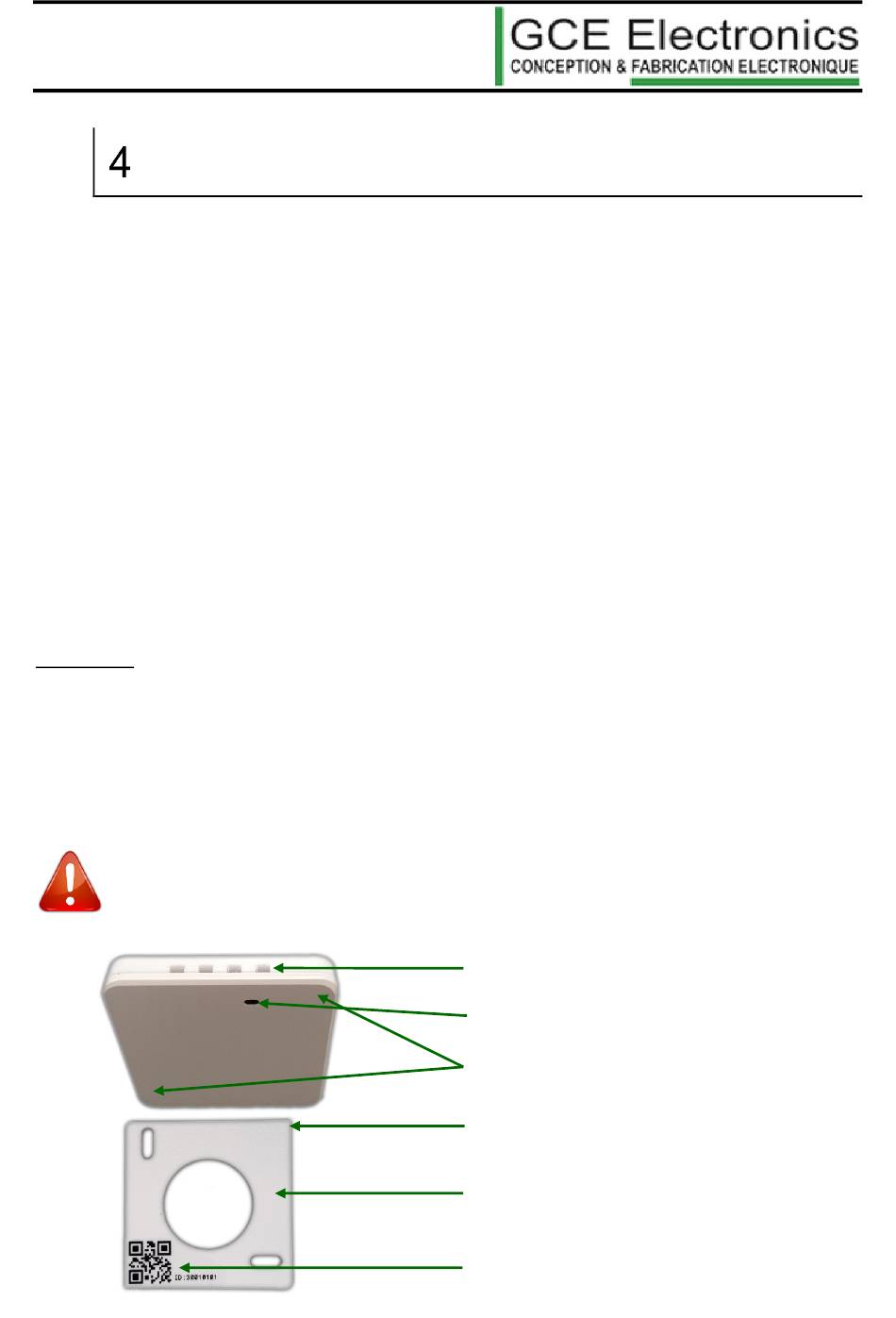

Ouïes vers le haut (et vers le bas)
Lumière dans le boitier en haut
Position des aimants
Détrompeur
Sens de la plaque de fixation au mur
QR code et identifiant
28/08/2015
5
