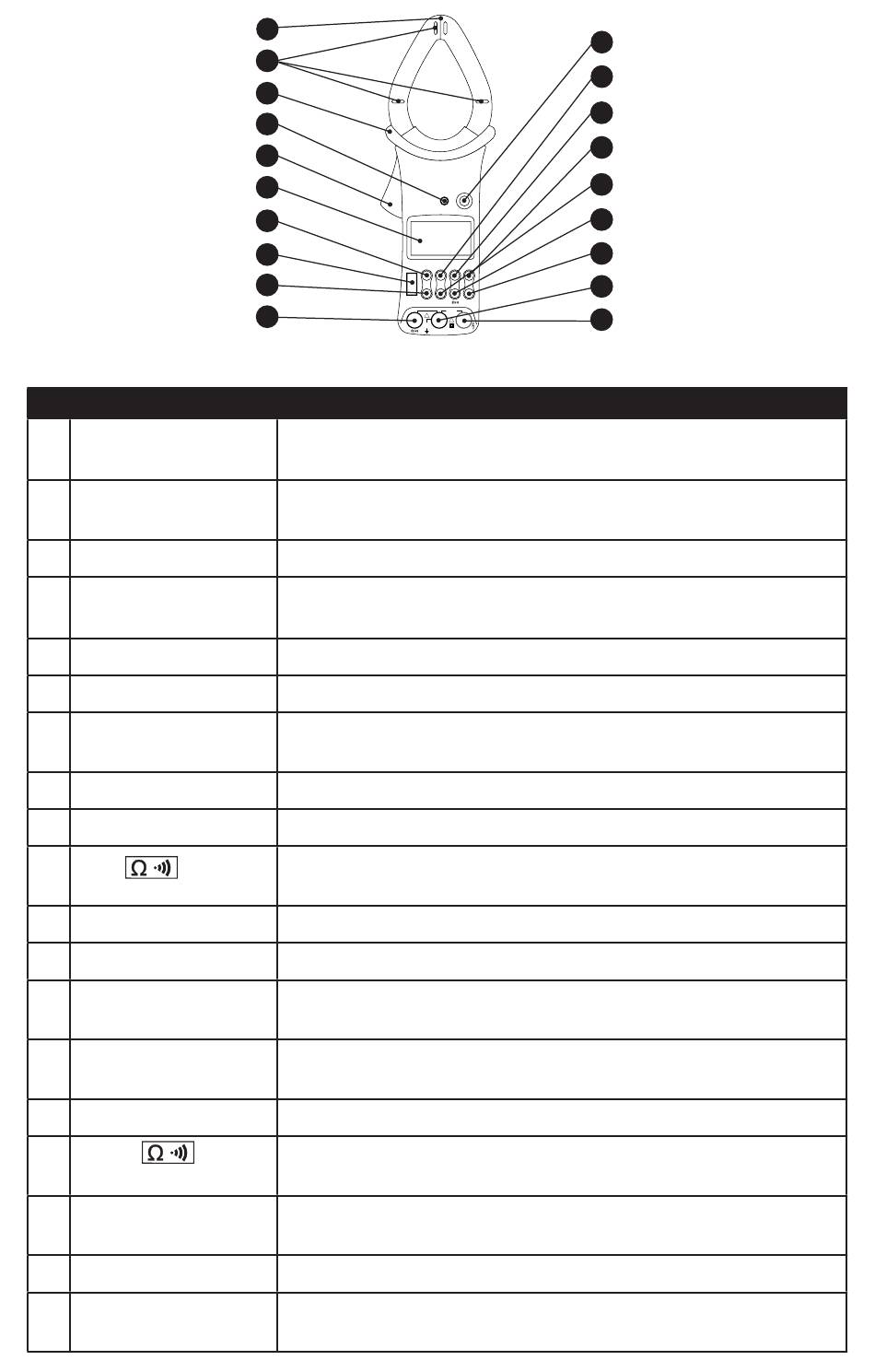

DESCRIPTION DU PANNEAU AVANT
NO. ELEMENT
1
Mâchoires des pinces
2
Marques dʼalignement
3
Protège-main
4
Mise à zéro ampères
CC
5
Détente de la pince
6
Écran LCD
7
Bouton CA/CC
8
Prise Température
9
Bouton Tension
10 Prise
/
11 Bouton marche/arrêt
12 Bouton Fréquence
13 Bouton Température °F Pour sélectionner la fonction de mesure de la température en
14 Bouton MIN/MAX
15 Bouton Courant
16 Bouton
/
17 Bouton Retenue des
données
18 Prise COM
19 Prise V/F
1
2
3
4
5
CIRCUIT-TEST
6
DCL-420
7
TRUE RMS CLAMP METER
8
AC/DC
9
TEMP
10
DESCRIPTION
Pincez-les autour dʼun seul fil porteur de courant pour mesurer le
courant CA et CC.
Pour obtenir la précision spécifiée, placez le conducteur entre les
mâchoires de la pince, à lʼintersection de ces marques.
Il garde votre main à une distance sécuritaire de la pince.
En mode Ampères CC (DC Amps), il permet de régler la lecture
affichée à 0000 avant dʼeffectuer une mesure.
Appuyez sur la détente pour écarter les mâchoires.
Écran LCD 4000 à chiffres 3-3/4
Il permet de sélectionner le mode CA ou CC pour les mesures de
tension et de courant.
Pour brancher un thermocouple de type ʻKʼ.
Il permet de sélectionner la mesure de tension.
Prise dʼentrée positive pour brancher le fil dʼessai rouge servant à
la mesure de résistance et à la vérification de continuité.
Commutateur à pression MARCHE/ARRÊT (ON/OFF).
Appuyez sur ce bouton pour sélectionner la mesure de fréquence.
degrés Fahrenheit.
Pour sélectionner la fonction de mesure MIN ou MAX. Cette fonc-
tion est désactivée dans le mode Température (°F).
Appuyez sur ce bouton pour sélectionner la mesure du courant.
Appuyez sur ce bouton pour choisir entre la mesure de résistance
et la vérification de continuité.
La lecture affichée se fige et lʼindicateur ʻD-Hʼ sʼaffiche à lʼécran.
Les variations du signal à lʼentrée ne modifient pas lʼaffichage.
Pour brancher le fil dʼessai noir, pour tous les modes de mesurage.
Prise dʼentrée positive pour brancher le fil dʼessai rouge servant
aux mesures de tension et de fréquence.
– 5 –
ZERO
POWER
ADJUST
AUTO
POWER OFF
Hz
°F
MIN/MAX
V
A
HOLD
AC600V
DC600V
!
!
500V
MAX
COM
CAT II
V/F
11
12
13
14
15
16
17
18
19
